第十四届 蓝桥杯 EDA设计与开发项目 模拟考试 Ⅰ

第一部分 客观试题（15分）

1.三个β相同的晶体管组成复合管后，其电流放大系数约为（）。

A.β

B.3β

C.β^3

D.2+β

2.在嘉立创EDA软件环境下设计原理图，放置多个元器件，不可重复的元器件属性是（）。

A.名称

B.位号（编号）

C.封装

D.制造商

3.二输入与非门，输入端分别为A、B，输出端为Y，当其中一个输入端为0时，则输出端Y=（）。

A.0

B.1

C.2

D.3

4.嘉立创EDA PCB设计环境下，完成印制线路板设计后，进行规则检查的过程一般称为（）。

A.DRC

B.PRC

C.RCK

D.PCB

5.1N4148型二极管内部具有（）个PN结。

A.1

B.2

C.3

D.4

6.现已知，低频段的截止为f1，高频段的截止为f2，当频率满足条件f>f1和f<f2的信号可以通过，则此为（）滤波器。

A.带通滤波器

B.带阻滤波器

C.低通滤波器

D.高通滤波器

7.在嘉立创EDA专业版设计环境下，在PCB文件中添加过孔的快捷键是（）。

A.H

B.W

C.P

D.V

8.下列哪些封装属于贴片封装（）。

A.SOT-89

B.DIP-20

C.SOT-23

D.BGA

9.逻辑变量的取值1和0可以表示（）。

A.开关的闭合、断开

B.电位的高、低

C.真与假

D.电流的有、无

10.一般情况下，与线路板的“层数”相关的是（）。

A.丝印层

B.信号层

C.机械层

D.电源层

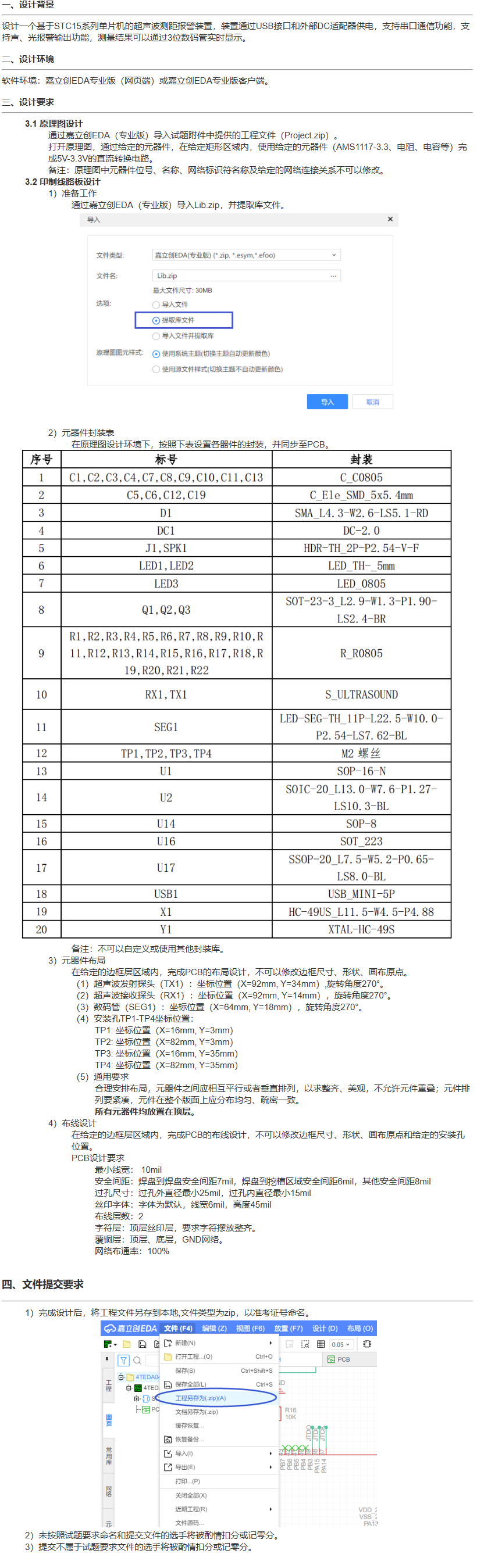

第二部分 设计试题（85分）

客观试题解析答案

1.C

2.B

3.B

4.A

5.A

6.A

7.D

8.ACD

9.ABCD

10.BD

此试题来源于 蓝桥杯 EDA设计与开发 赛项!
