一、项目介绍

  简介：基于天空星-STM32F407VET6的简易万用表，项目使用USB-TYPEC进行供电，支持电压、电流、电阻、通断、二极管档测量，精度与立创万用表对比相差不大。

1 项目简介

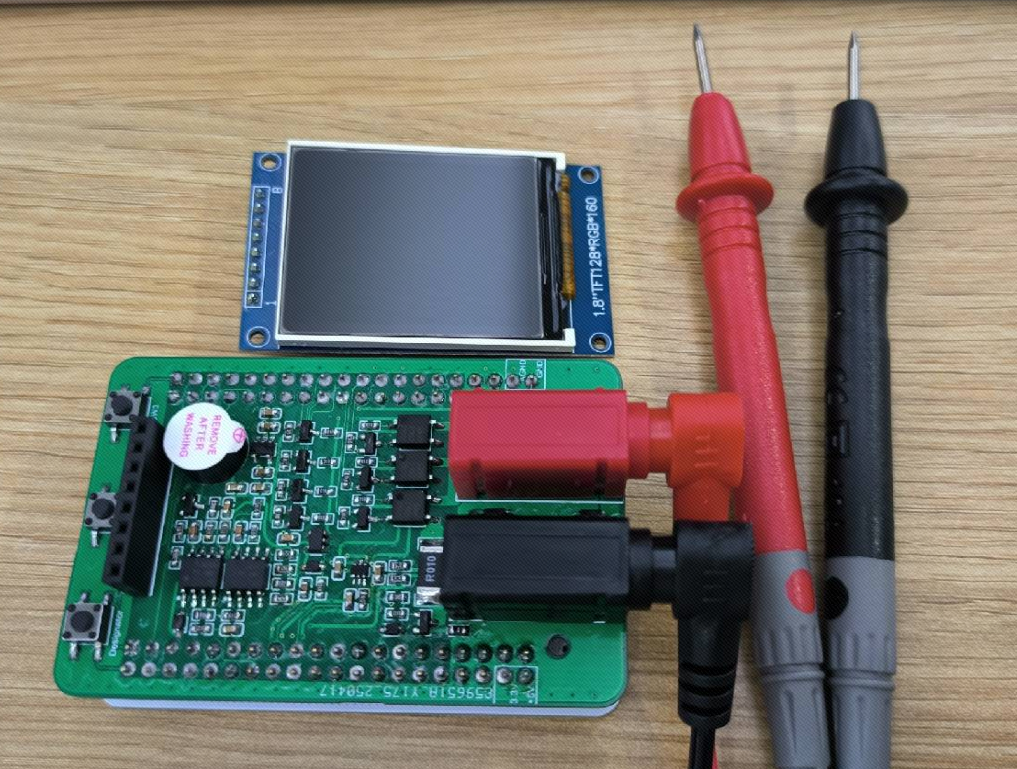

  基于天空星-STM32F407VET6的简易万用表拓展板，板载1.8寸TFT屏幕接口，3个拓展功能按键、1路电压电阻输入接口、1路黑表笔输入接口、1路电流输入接口（V1.2版本将该接口合并到电压电阻接口中了），可直接使用通用万用表-表笔进行连接。

2 输出显示

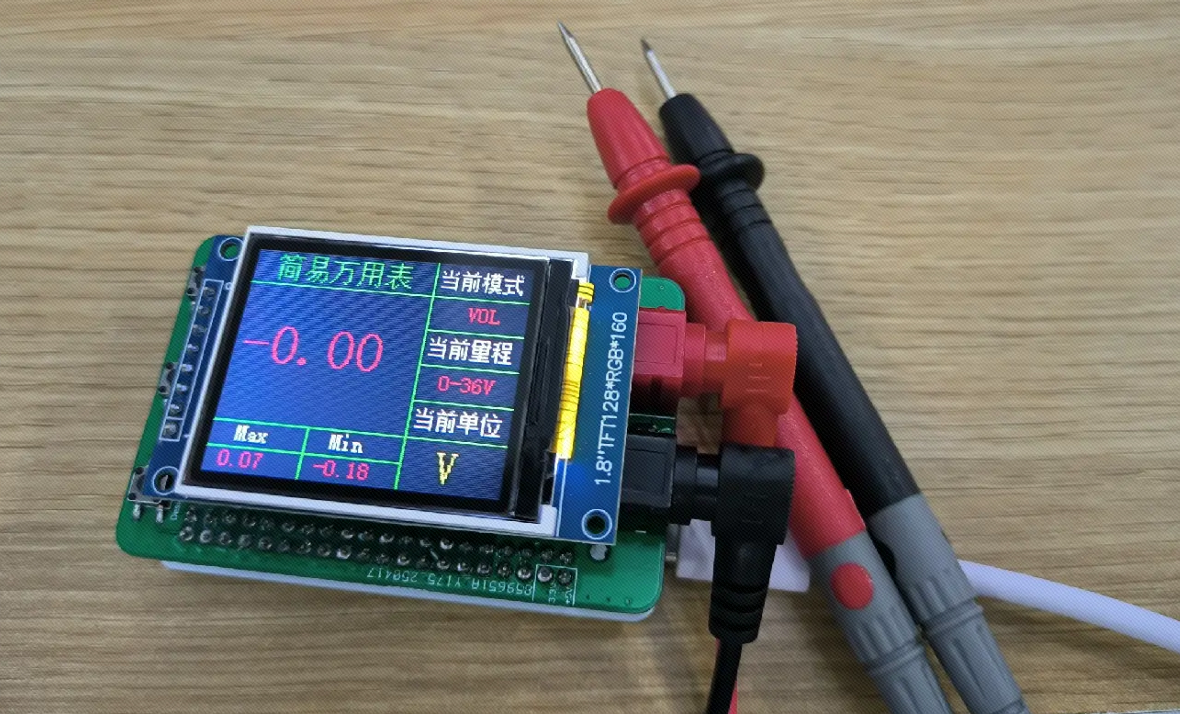

电压检测

简易万用表电压检测		立创万用表电压检测

电阻检测

简易万用表电阻检测		立创万用表电阻检测

电流检测

简易万用表电流检测	立创万用表电流检测

二极管检测

简易万用表电流检测	立创万用表电流检测

3 V1.2版本改动说明

  非常感谢评论区很多大佬的建议，目前V1.2版本已经修改完成，改动如下：

1. 对运放进行更换，由LMV358->TLV2333,LMV321->TLV333;运放的失调电压更小，当然价格也贵一点；
2. 对运放阻容进行调整，每一个运放输出接口均加入一个10R电阻+2.2nF电容，防止输出振荡，同时采集更加稳定；
3. 电压采集分配电阻等比例缩小，电阻过大容易引入更大的失调电压，同时可能会造成增益隆起；
4. 加入一路固态继电器进行电流分配，此时仅需要两个接口即可完成之前的功能，但固态继电器的价格还是挺贵的，而且目前最大电流为2A，这也就意味着电流测量最大不能超过2A，不过简单测试也够用了；
5. 对PCB布局进行调整，更换表头接口，换成了香蕉座，此时整个板框与原天空星包保持一致，更加小巧精致。
6. 代码方面，由于换了一个继电器切换，这里需要进行调整，配套代码已经更新上传到gitee仓库中，同时wiki文档链接也已经更新。
7. 新版小体积的情况下，丝印没办法保留，焊接会更加费劲一点，这里我给出一个焊接的pdf，推荐按照这个轮廓图来进行焊接，尤其注意0.1%精度的电阻，这些是直接影响测量精度的，pdf在开源链接的附件中。
8. 新版测量与旧版基本一致，与立创万用表无明显偏差，但稳定性更好，抖动更小，测试图可直接参考旧版。

简易数字万用表V1.2版本实物图

4 使用说明

  目前仅使用了一个功能按键作为模式切换，其余按键暂未使用；SW3--双击进行模式切换

5 开源链接

https://oshwhub.com/course-examples/tian-kong-xing-jian-yi-shu-zi-wan-yong-biao-tuo-zhan-ban

6 写在最后

目前项目没有使用外部参考源、也没有使用专门的adc来进行测量，在程序中使用内部adc基准源进行校准测试，同时牺牲非常多的时间来进行采样取平均值，可以说是牺牲时间换精度了，关于硬件设计与代码有任何想法欢迎评论区讨论。
