项目简介

本项目基于SOP8封装的音乐芯片，使用3块彩色丝印PCB制作，电路简单，元器件器件成本7.5元，主要费用在40颗led，6元。

项目功能

本项目是基于音乐IC制作的简单圣诞树彩灯项目，可播放圣诞节音乐并交替闪烁LED灯。

• ✅圣诞音乐播放
• ✅LED灯光闪烁

项目参数

• 本项目不涉及软件编程，使用自动固件的音乐IC
• 本设计基于SOP8封装的音乐IC芯片
• 支持36颗LED灯闪烁

原理图设计

这是底板的电路原理图，整个电路非常简单，参考音乐芯片的数据手册。

这是树叶部分的电路原理图，单片树叶并联18颗LED灯。

PCB设计

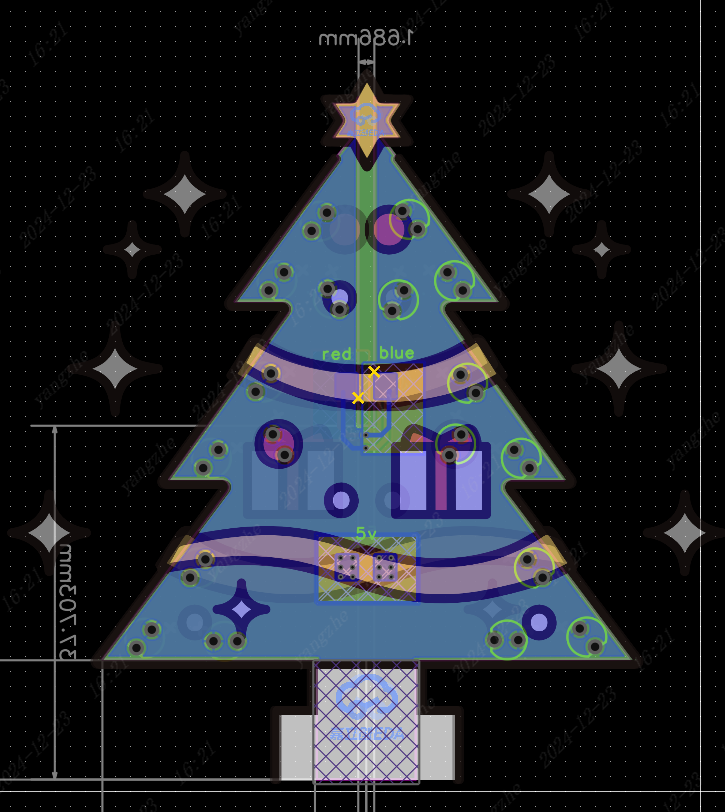

这是底板PCB电路的设计，这里在居中位置设计了一个X形挖槽，这里X的宽度要大于1.6mm，因为树叶的板厚为1.6mm,并在单变两侧阻焊开窗，用作为树叶的焊盘及焊接固定。其实也可以新建封装作为封装设计。 这是树叶1的设计，在树干设计有12个开窗，两两对齐，这12个开窗其中8个用于和树叶2连接。其中树干底部的4个是用于连接底座的焊点。 这是树叶2的设计，在树干设计有8个开窗，两两对齐，这8个开窗就是树叶的电路连接及固定部分，用于和树叶1连接，通过焊接即连接了电路又固定了树叶，避免松动。

这里的两片树叶只有一片的底部进行开窗用于和底座连接，这样另一片没开窗的树叶可以起到隔离作用，防止断路。

这两片树叶是通过插接进行连接，十字交叉插入焊接即可，建议先焊接好LED再进行连接。与底座的连接是将树叶1和底座开窗的部分进行焊接，切记注意5V方向，不要焊接反了。如果要拆除底座建议使用加热台进行回流焊取出。

拓展灯效设计

该项目的电路设计实现的灯效是两片树叶LED灯交替闪烁，可以尝试修改电路实现两两相近LED灯的交替闪烁，或者圣诞树的上下部分交替闪烁等等。并不仅局限于两片树叶的LED灯交替，试试自己修改硬件电路实现更多灯效吧。

拓展供电设计

该芯片的建议电压在3-4.5V，这里为简化电路，使用5V供电，测试功能正常。当然，你也可以尝试自行改动电路，使用纽扣电池供电或者增加一个充电电路，通过锂电池供电，更为方便。

实物图

FAQ

图片从哪来

图片来自SVGRepo,这是一个开源SVG图标平台 https://www.svgrepo.com/svg/492733/christmas-tree

DRC存在错误怎么办

本项目共由三块PCB板拼接而成，且存在板框边缘开窗，DRC板框、挖槽及连接性错误可忽略。

注意事项

• 1.这里的音乐芯片来自淘宝，需额外单独购买，如果购买其他厂家芯片需注意引脚定义。 购买链接： 0.78元圣诞音乐IC_淘宝
• 2.焊接时留意LED及底座正负极
