3D外壳结构

3D外壳由嘉立创云CAD平台构建

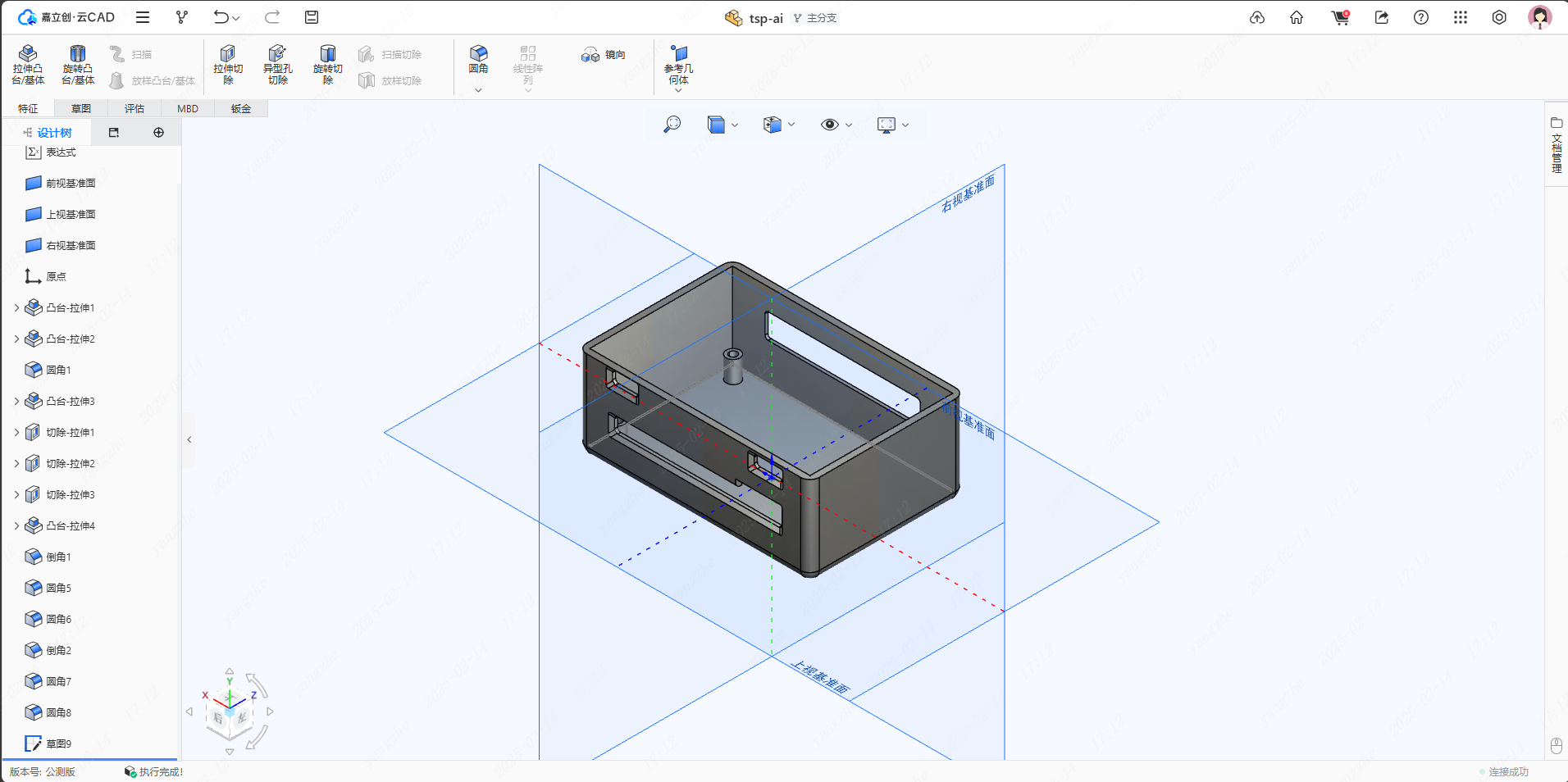

主体

侧面1	侧面2

• 外壳设计有螺丝孔柱，用于固定，并拉高7mm，可放置40x55x5mm锂电池，并为主要接口做了开孔。

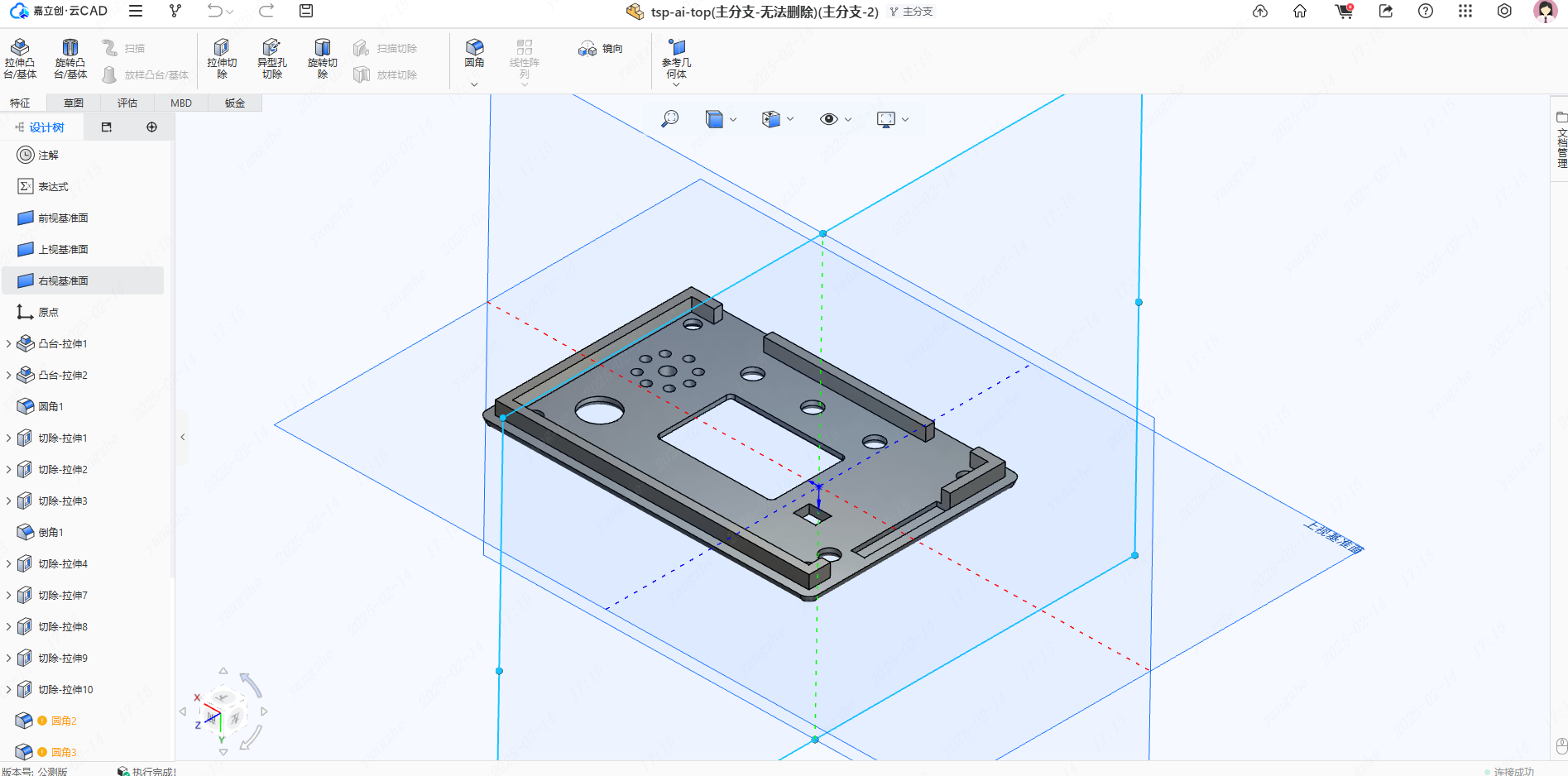

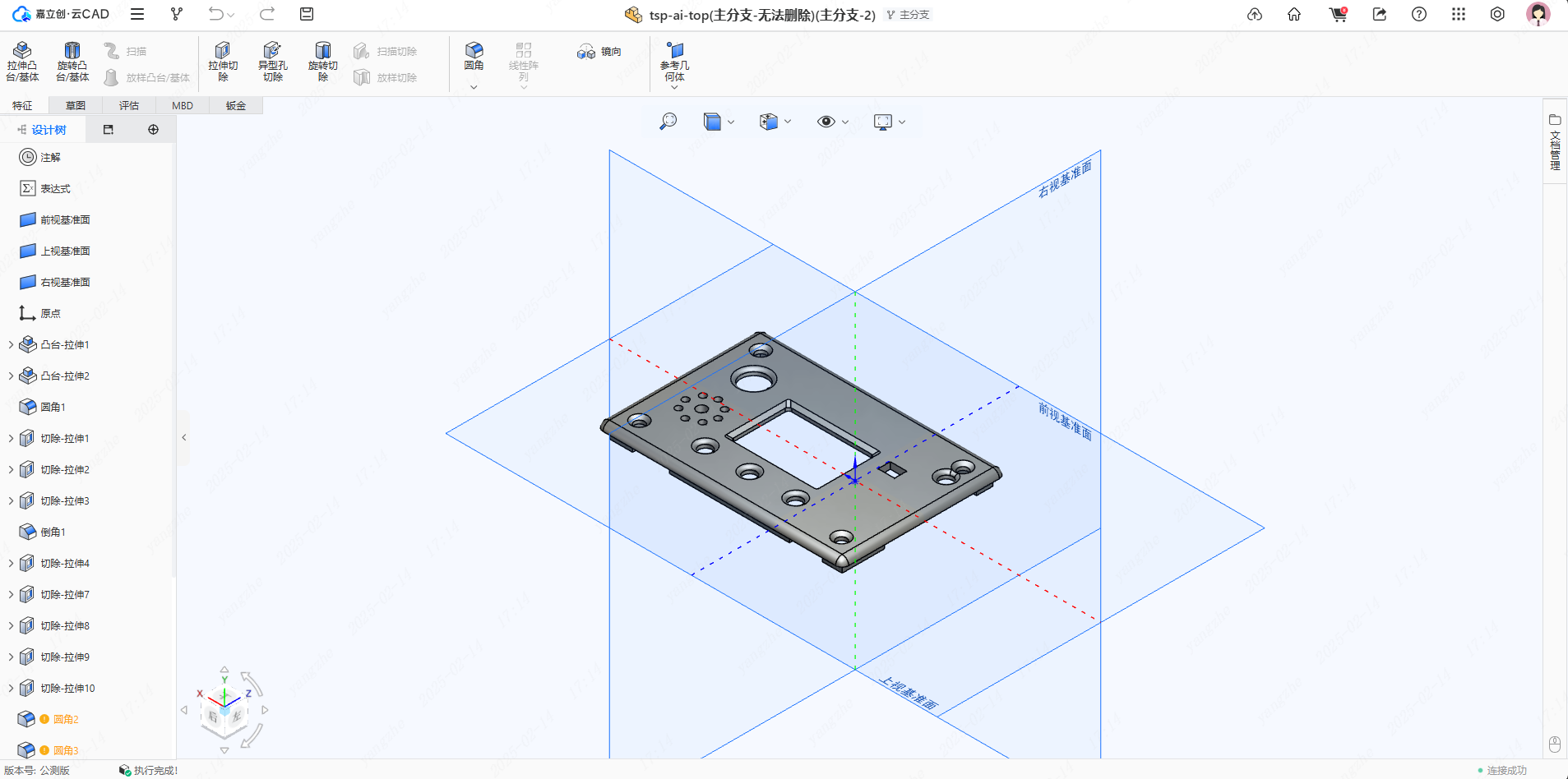

顶盖

正面	背面

• 顶盖为驻极体麦克风、扬声器设计有开孔，屏幕、按键温湿度传感器均有开孔，电量指示灯切除1mm厚度增加透光性。

组装

组装较为简单，分为上中下三层

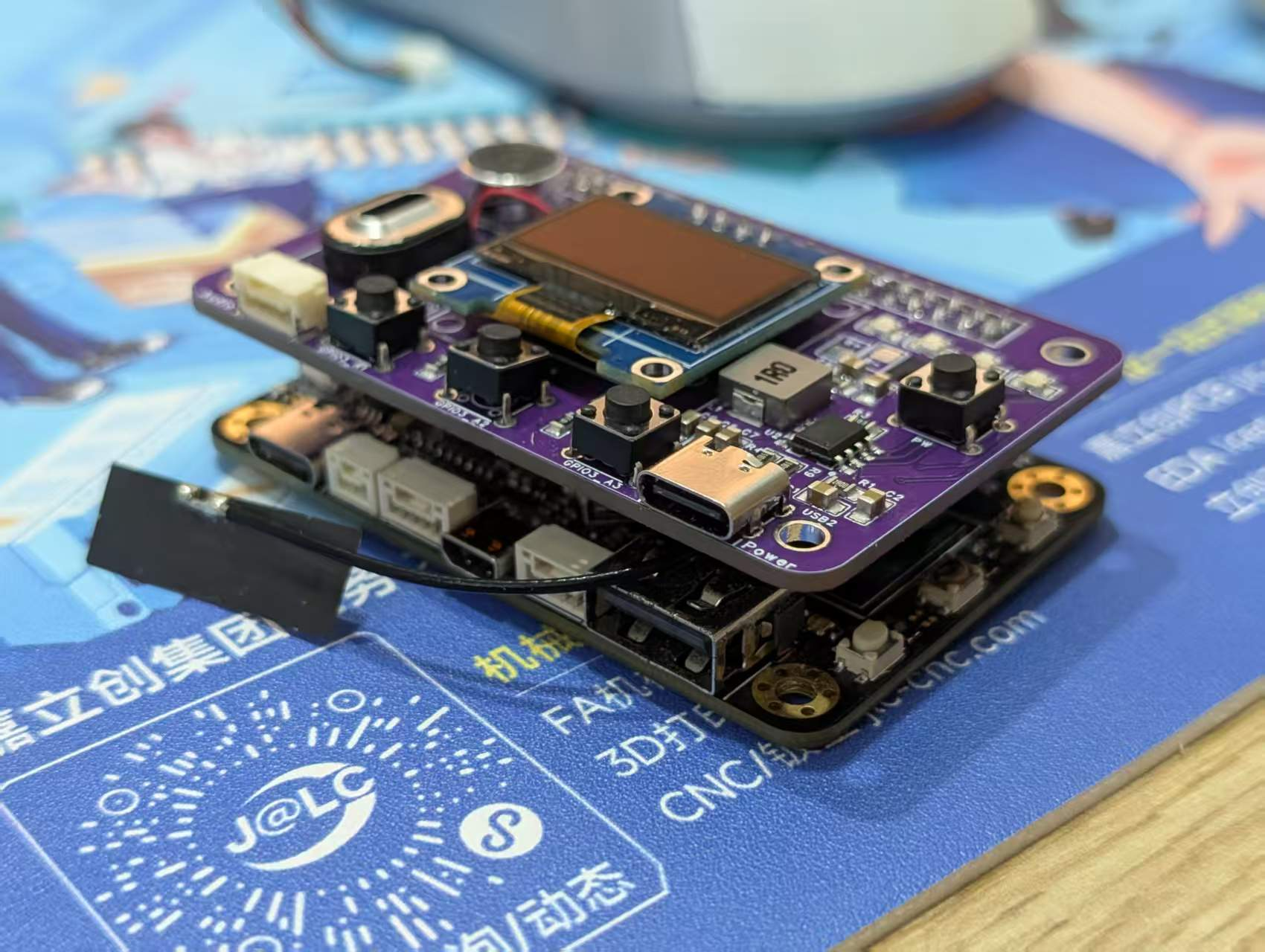

PCB

作为拓展版，泰山派IO排针对接语音助手拓展版的IO排母连接即可

上层

最上层是上壳。

中间层

中间层是电路板空间，通过上壳内的限位槽将PCB固定在中间，并压住底部电池。

下层

下层为电池空间，可以放置40x55x5mm锂电池。
