外观
目录
进入下载模式

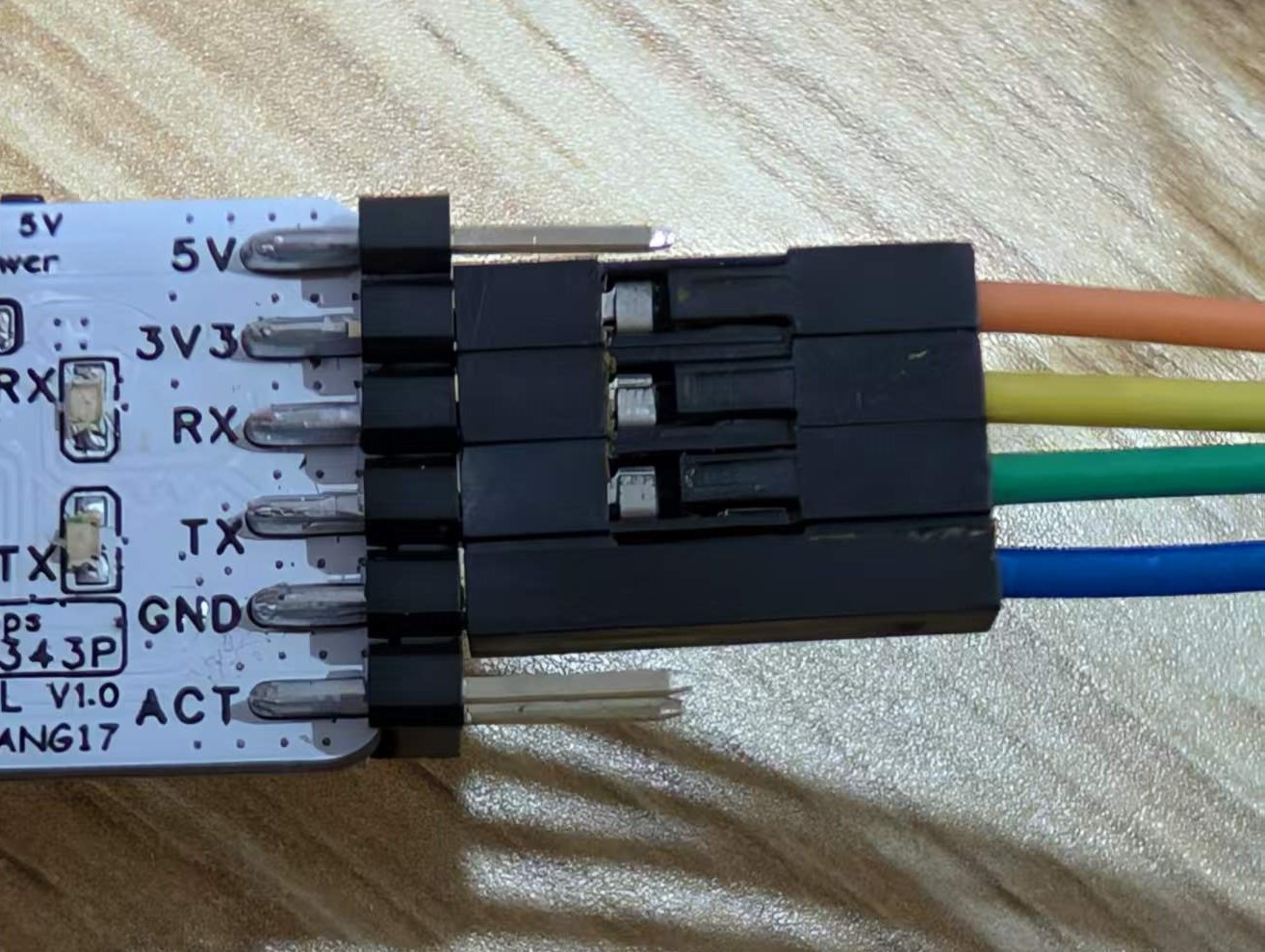

连接USB转TTL模块
| 主板 | 串口模块 |
|---|---|
| RX | TX |
| TX | RX |
| 3.3V | 3.3V |
| GND | GND |
| IO0接到GND/短接Debug接口 | / |
 |  |
使用ESP烧录工具（ESP Flash Download Tool）
配置烧录
打开软件，按以下设置后点击OK.
进入主界面后配置如下:
- 设置固件(firmware.bin)偏移地址
0x00000并在左侧复选框打勾 - 设置文件系统(spiffs.bin)偏移地址
0x300000并在左侧复选框打勾
烧录
1.右下角设置COM端口号，端口号对应串口模块
2.右下角设置BAUD串口波特率到115200
3.点击START开始烧录
启动
一切烧录完成后，拔下短接跳帽，重新上电即可正常启动
失败问题排查
如果烧录失败，则：
1.检查硬件焊接，ESP8266是否有3.3V供电，各个引脚直接有没有短接虚焊，电容焊接有没有短路或焊反。
2.如果烧录时出现........，拔下3.3V后重新插上3.3V供电。

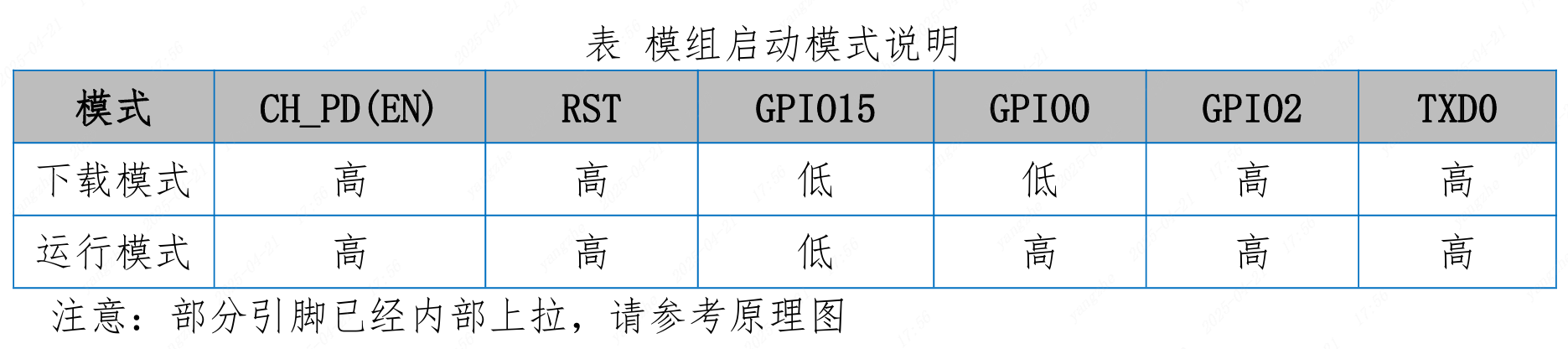

3.如果按照步骤2操作仍不行，则按下图检查IO口电平和下载模式电平是否一致。
使用源码烧录(PlatformIO)
⚠️先按照软件教程文档安装好PlatformIO
打开源码
这里使用VSCode打开软件源码
烧录固件
在底部工具栏选择工作区为EDA-Robot,点击->箭头符号开始编译烧录
重新初始化
使用源码在固件烧录完成后会关闭烧录接口，烧录文件系统前请按如下步骤操作：
- 断电取下短接跳帽再上电正常启动
- 断电接上短接跳帽再上电进下载模式 固件前面烧成功后按步骤操作完成后继续烧录文件系统就可以了，不需要再烧固件。
烧录文件系统
在左侧边框栏点击PlatformIO的图标，然后如下操作
- 1.点击
Build Filesystem Image构建文件系统镜像 - 2.点击
Upload Filesystem Image烧录文件系统
启动
一切烧录完成后，拔下短接跳帽，重新上电即可正常启动
失败问题排查
如果烧录失败，则：
1.检查硬件焊接，ESP8266是否有3.3V供电，各个引脚直接有没有短接虚焊，电容焊接有没有短路或焊反。
2.如果烧录时出现........，拔下3.3V后重新插上3.3V供电。
3.如果按照步骤2操作仍不行，则按下图检查IO口电平和下载模式电平是否一致。
