芯片架构

‌  芯片架构是处理器设计的核心，决定了处理器的指令集、性能特性和应用场景。本文将详细介绍主流的芯片架构，包括ARM系列、RISC-V系列、FPGA等，帮助开发者在项目中做出合适的架构选型决策。

1 ARM架构系列

‌  ARM（Advanced RISC Machine）是目前应用最广泛的处理器架构之一，采用精简指令集计算（RISC）设计理念。ARM架构主要分为三个系列：Cortex-M、Cortex-R和Cortex-A系列。

（1）ARM Cortex-M系列

‌  Cortex-M系列专为微控制器（MCU）应用设计，具有低功耗、低成本、高集成度的特点，广泛应用于物联网、嵌入式系统和实时控制领域。

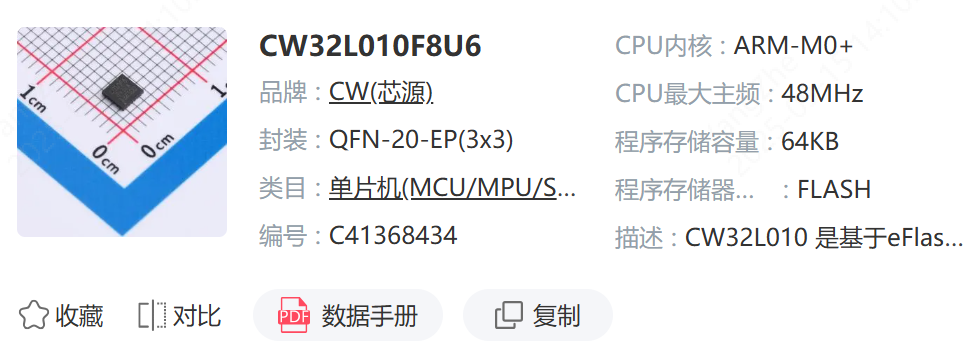

①Cortex-M0/M0+

‌  Cortex-M0是ARM最简单的处理器内核，采用ARMv6-M架构，具有极低的功耗和成本。作为ARM Cortex-M系列的入门级产品，M0内核专门为对成本和功耗极其敏感的应用而设计。该内核采用32位RISC处理器架构，使用哈佛架构设计，将指令和数据分别存储在不同的存储器中，这种设计能够提高处理器的执行效率。

‌  M0内核采用简化的2级流水线设计，相比更复杂的流水线结构，虽然在性能上有所妥协，但大大降低了功耗和硅片面积。处理器支持Thumb指令集，这是ARM专门为代码密度优化而设计的16位指令集，能够在保持性能的同时显著减少程序存储器的需求。M0的最高工作频率通常在48MHz左右，功耗表现极为出色，通常小于10μA/MHz，这使得它非常适合电池供电的应用场景。

‌  M0+是M0的增强版本，在保持M0所有优点的基础上，进一步优化了能效比。M0+增加了单周期I/O端口、更好的中断处理能力以及可选的内存保护单元（MPU）。这些改进使得M0+在保持超低功耗的同时，能够处理更复杂的应用需求。

‌  在应用场景方面，Cortex-M0/M0+主要用于传感器节点，如温度、湿度、光照等环境监测设备。在物联网领域，这些内核常用于简单的连接设备，如智能开关、智能插座等。由于其出色的低功耗特性，M0/M0+也广泛应用于各种电池供电设备，如可穿戴设备、无线传感器网络节点等。在成本敏感的消费电子产品中，如简单的家用电器控制器、玩具电子产品等，M0/M0+也是理想的选择。

②Cortex-M3

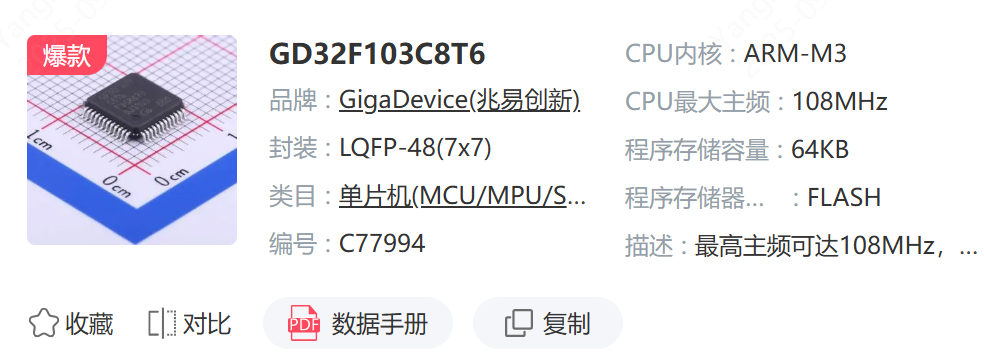

‌  Cortex-M3采用ARMv7-M架构，是ARM Cortex-M系列中的中端产品，相比M0系列在功能和性能方面都有显著提升。M3内核采用3级流水线设计，相比M0的2级流水线，能够提供更高的指令执行效率和更好的性能表现。这种设计在功耗和性能之间找到了良好的平衡点，使得M3成为许多中等复杂度应用的理想选择。

‌  M3的一个重要特性是集成了嵌套向量中断控制器（NVIC），这是一个高度优化的中断处理系统，支持多达240个中断源，并提供8个可编程的优先级别。NVIC能够实现极低延迟的中断响应，通常只需要12个时钟周期就能从中断发生到开始执行中断服务程序，这对于实时性要求较高的应用非常重要。此外，NVIC还支持中断的嵌套和尾链处理，进一步提高了系统的实时响应能力。

‌  M3内核支持Thumb-2指令集，这是ARM对原有Thumb指令集的重大扩展。Thumb-2指令集结合了16位和32位指令，既保持了代码密度的优势，又提供了与ARM指令集相当的性能和功能。这使得开发者能够编写更高效的代码，同时减少存储器需求。M3还集成了单周期乘法器，能够在一个时钟周期内完成32位乘法运算，这对于需要大量数学计算的应用非常有用。

‌  在内存保护方面，M3可选配内存保护单元（MPU），虽然不如MMU功能强大，但能够提供基本的内存访问控制和保护功能。MPU可以将内存划分为不同的区域，并为每个区域设置不同的访问权限，这有助于提高系统的安全性和稳定性，防止程序错误导致的系统崩溃。

‌  Cortex-M3广泛应用于工业控制系统，如PLC（可编程逻辑控制器）、工业传感器、数据采集系统等。在电机控制领域，M3的实时性能和数学计算能力使其成为变频器、伺服驱动器等设备的理想选择。通信设备中，如无线模块、网关设备、协议转换器等也经常采用M3内核。在消费电子产品方面，智能家电、安防设备、医疗器械等对性能有一定要求但又需要控制成本的产品中，M3也有广泛应用。

③Cortex-M4

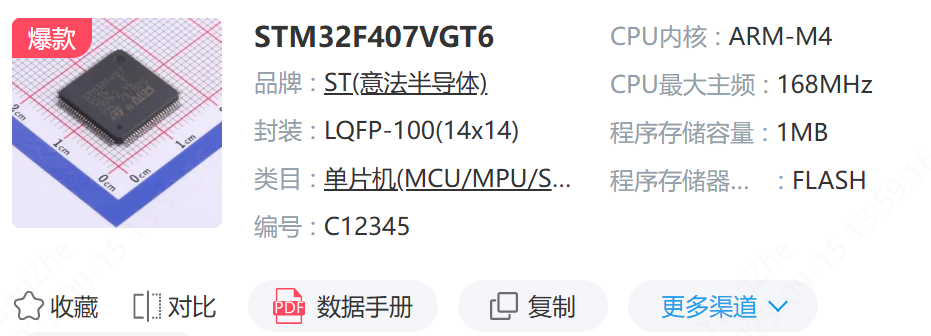

‌  Cortex-M4是ARM Cortex-M系列中的高性能产品，在M3的基础上增加了专门的数字信号处理（DSP）功能和可选的浮点运算单元（FPU），使其特别适合需要大量数学运算和信号处理的应用场景。M4内核保持了M3的所有优点，包括高效的中断处理、低功耗设计和丰富的外设接口，同时在数字信号处理能力方面实现了质的飞跃。

‌  M4最重要的特性是其DSP指令集扩展，这些专用指令能够高效地执行各种数字信号处理算法。DSP指令包括单指令多数据（SIMD）操作，能够在一个指令周期内对多个数据进行并行处理，大大提高了数据处理效率。饱和运算支持确保了在数学运算过程中不会出现溢出，这对于音频和图像处理等应用非常重要。M4还支持各种专用的DSP指令，如乘加运算（MAC）、滤波器运算等，这些指令的执行效率比用通用指令实现相同功能要高得多。

‌  可选的单精度浮点运算单元（FPU）是M4的另一个重要特性。FPU能够硬件加速浮点运算，相比软件模拟浮点运算，性能提升可达10倍以上。这对于需要精确数学计算的应用，如控制算法、科学计算等非常有价值。FPU支持IEEE 754标准的单精度浮点格式，包括加法、减法、乘法、除法、平方根等基本运算，以及各种比较和转换操作。

‌  M4的最高工作频率通常可达180MHz甚至更高，结合其DSP能力和FPU，使得它能够处理相当复杂的实时信号处理任务。在音频处理领域，M4常用于数字音频处理器、音响设备、语音识别系统等。图像处理方面，M4可以实现基本的图像滤波、边缘检测、格式转换等功能。在电机控制领域，M4的DSP能力使其能够实现复杂的控制算法，如矢量控制、直接转矩控制等。传感器数据处理是M4的另一个重要应用领域，它能够实时处理来自多个传感器的数据，进行滤波、融合、特征提取等操作。

④Cortex-M7

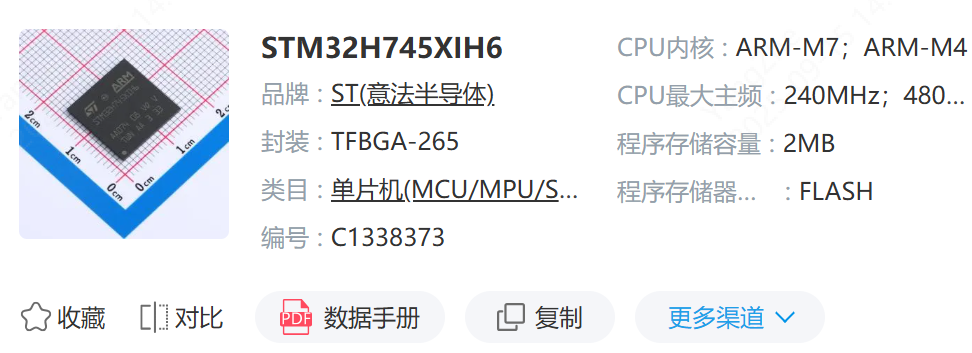

‌  Cortex-M7是ARM Cortex-M系列中性能最强大的处理器，代表了微控制器架构的技术巅峰。M7采用了先进的6级超标量流水线设计，这种设计允许处理器在每个时钟周期内同时执行多条指令，大大提高了指令执行效率。超标量架构结合深度流水线，使得M7能够达到接近应用处理器的性能水平，同时保持微控制器的低功耗和实时性特征。

‌  M7的缓存系统是其性能优势的重要来源。处理器集成了独立的指令缓存和数据缓存，通常为32KB的指令缓存和32KB的数据缓存，这种哈佛架构的缓存设计能够显著减少内存访问延迟，提高系统整体性能。缓存系统支持多种缓存策略，包括写回、写穿等，开发者可以根据应用特点选择最优的缓存配置。此外，M7还支持紧耦合内存（TCM），这是一种与处理器核心直接连接的高速内存，访问延迟极低，特别适合存储关键的代码和数据。

‌  分支预测技术的应用使得M7能够智能地预测程序的执行路径，减少因分支跳转造成的流水线停顿。现代程序中包含大量的条件分支，如果每次遇到分支都要等待条件判断结果，会严重影响流水线效率。M7的分支预测器能够根据历史执行模式预测分支方向，大大提高了程序执行效率，特别是对于包含复杂控制逻辑的应用。

‌  M7支持双精度浮点运算单元，这是M系列中首个支持双精度浮点的处理器。双精度浮点运算提供了更高的数值精度，对于科学计算、精密控制等应用非常重要。FPU不仅支持基本的算术运算，还支持三角函数、指数函数等复杂数学函数的硬件加速，大大提高了数学密集型应用的性能。

‌  M7的最高工作频率可达600MHz甚至更高，结合其先进的架构设计，使其能够处理极其复杂的实时任务。在高性能嵌入式系统中，M7常用于需要大量计算的应用，如高级控制算法、信号处理、通信协议栈等。实时图像处理是M7的重要应用领域，它能够实现复杂的图像算法，如图像增强、目标识别、机器视觉等。在高速通信设备中，M7可以处理复杂的通信协议和数据包处理任务。复杂控制算法，如模型预测控制、自适应控制等，也是M7的典型应用场景。

（2）ARM Cortex-R系列

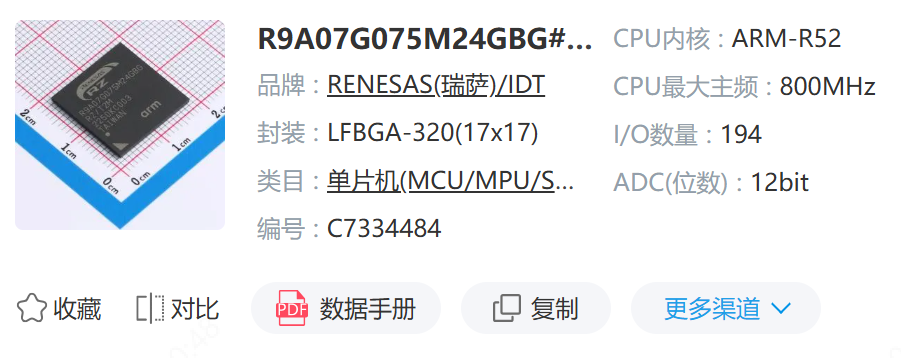

‌  Cortex- R系列是ARM专门为实时系统设计的处理器架构，其核心设计理念是提供确定性的性能和极高的可靠性。与通用处理器追求平均性能不同，Cortex-R系列更注重最坏情况下的性能保证，确保系统能够在严格的时间约束下可靠运行。这种设计哲学使得R系列特别适合那些对实时性和安全性要求极高的关键应用场景。

‌  低延迟中断处理是Cortex-R系列的核心特性之一。R系列处理器采用了专门优化的中断处理机制，能够在极短的时间内响应外部中断。中断延迟的确定性是实时系统的关键要求，R系列通过硬件和软件的协同优化，确保中断响应时间的上界是可预测的。处理器支持向量化中断控制器（VIC），能够快速定位中断源并跳转到相应的处理程序，大大减少了中断处理的开销。

‌  错误检测和纠正（ECC）功能是R系列的另一个重要特性，这对于安全关键应用至关重要。处理器集成了多层次的错误检测机制，包括内存ECC、缓存奇偶校验、总线错误检测等。当检测到错误时，系统能够自动进行纠正或采取适当的故障处理措施。这种设计确保了系统在恶劣环境下的可靠运行，满足了汽车、航空航天等领域的严格安全要求。

‌  内存保护单元（MPU）在R系列中得到了增强，提供了更细粒度的内存访问控制。MPU能够将内存空间划分为多个区域，为每个区域设置不同的访问权限和属性。这不仅有助于系统安全，还能够帮助调试和故障隔离。在多任务实时系统中，MPU确保了不同任务之间的内存隔离，防止一个任务的错误影响到其他任务。

‌  R系列支持多种内存架构，包括缓存和紧耦合内存（TCM）。缓存系统经过特殊优化，支持缓存锁定功能，允许将关键代码和数据锁定在缓存中，确保访问延迟的确定性。TCM提供了零等待状态的内存访问，对于时间关键的代码段非常重要。这种灵活的内存架构使得开发者能够根据应用需求优化系统性能。

‌  在汽车电子系统中，Cortex-R系列广泛应用于发动机控制单元（ECU）、安全气囊控制器、防抱死制动系统（ABS）等安全关键系统。这些应用要求处理器能够在严格的时间限制内完成控制任务，任何延迟都可能导致严重后果。工业自动化领域中，R系列用于可编程逻辑控制器（PLC）、运动控制器、安全控制器等设备，确保工业过程的精确控制和安全运行。航空航天系统对可靠性的要求更为严格，R系列的高可靠性设计使其成为飞行控制系统、导航系统等关键应用的理想选择。医疗设备中，如心脏起搏器、呼吸机等生命支持设备，也依赖R系列的实时性和可靠性来确保患者安全。

（3）ARM Cortex-A系列

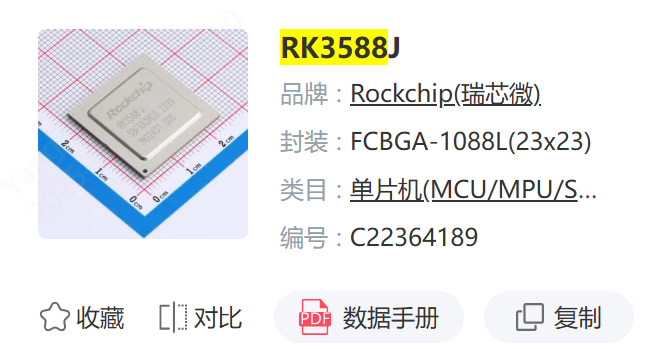

‌  Cortex-A系列是ARM的旗舰应用处理器系列，专为运行复杂操作系统和丰富应用而设计。与专注于实时性的R系列和低功耗的M系列不同，A系列追求的是高性能和功能完整性，能够支持现代计算设备所需的各种复杂任务。A系列处理器采用了先进的超标量架构、乱序执行、分支预测等现代处理器技术，在性能上可以与传统的桌面处理器相媲美，同时保持了相对较低的功耗。

‌  A系列最重要的特性是其对复杂操作系统的全面支持，包括Linux、Android、Windows等主流操作系统。这种支持不仅体现在指令集兼容性上，更重要的是硬件层面提供了操作系统所需的各种功能。虚拟内存管理单元（MMU）是实现这一目标的关键组件，它提供了完整的虚拟内存管理功能，包括地址转换、内存保护、缓存一致性维护等。MMU使得操作系统能够为每个应用程序提供独立的虚拟地址空间，实现内存保护和多任务处理。

‌  多级缓存系统是A系列高性能的重要保障。典型的A系列处理器采用三级缓存架构：L1缓存分为指令缓存和数据缓存，通常为32KB或64KB；L2缓存为统一缓存，容量通常为256KB到1MB；L3缓存在多核系统中作为共享缓存，容量可达数MB。这种层次化的缓存设计有效地缓解了处理器与内存之间的速度差异，大大提高了系统性能。缓存系统还支持缓存一致性协议，确保多核系统中数据的一致性。

‌  多核处理能力是现代A系列处理器的标准配置。从双核到八核甚至更多核心的配置，A系列能够充分利用并行处理来提高系统性能。多核架构不仅提高了多任务处理能力，还能够加速那些可以并行化的计算任务。现代A系列处理器还采用了大小核（big.LITTLE）架构，将高性能核心和高效能核心结合在一起，根据任务负载动态调度，在性能和功耗之间实现最佳平衡。

‌  NEON SIMD引擎是A系列处理器的重要特性，专门用于加速多媒体和信号处理任务。NEON能够在单个指令中处理多个数据元素，大大提高了向量运算的效率。这对于图像处理、音频处理、视频编解码等应用非常重要。NEON支持多种数据类型，包括8位、16位、32位整数和32位浮点数，能够满足各种多媒体应用的需求。

‌  在应用场景方面，智能手机和平板电脑是A系列最主要的应用领域。这些设备需要运行复杂的操作系统和丰富的应用程序，对处理器的性能、功耗和多媒体处理能力都有很高要求。智能电视作为家庭娱乐中心，需要处理高清视频、运行各种应用和游戏，A系列的强大性能和多媒体处理能力使其成为理想选择。在网络设备领域，如高端路由器和网关，A系列能够处理复杂的网络协议和大量的数据包转发任务。随着边缘计算的兴起，A系列也越来越多地应用于边缘计算设备，为物联网和人工智能应用提供本地计算能力。

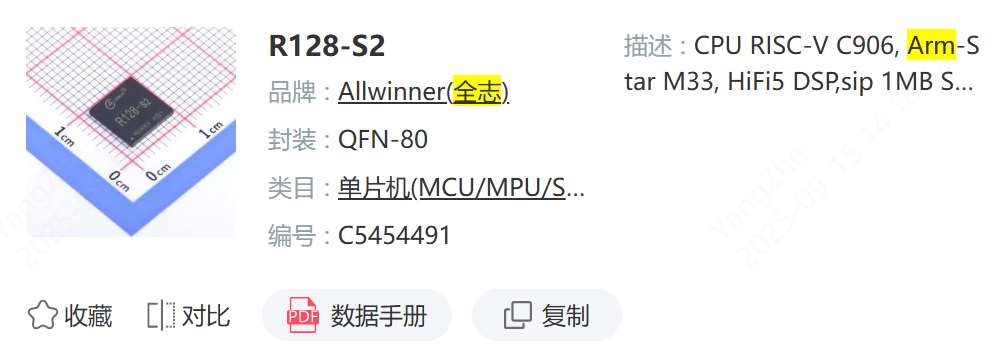

2 RISC-V架构

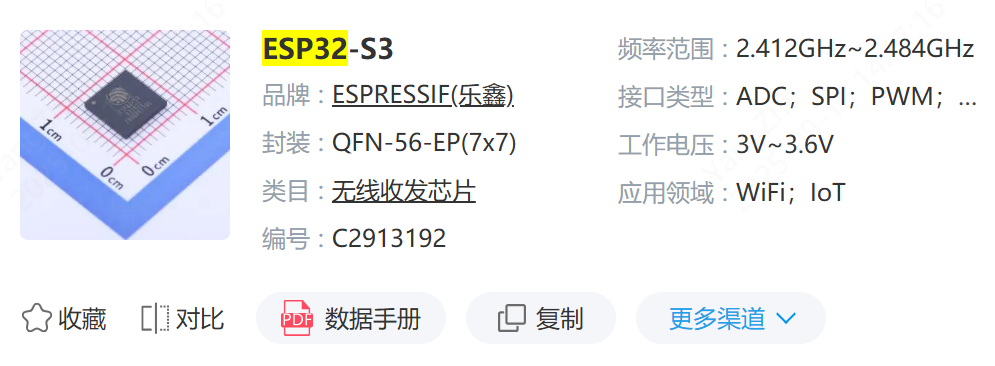

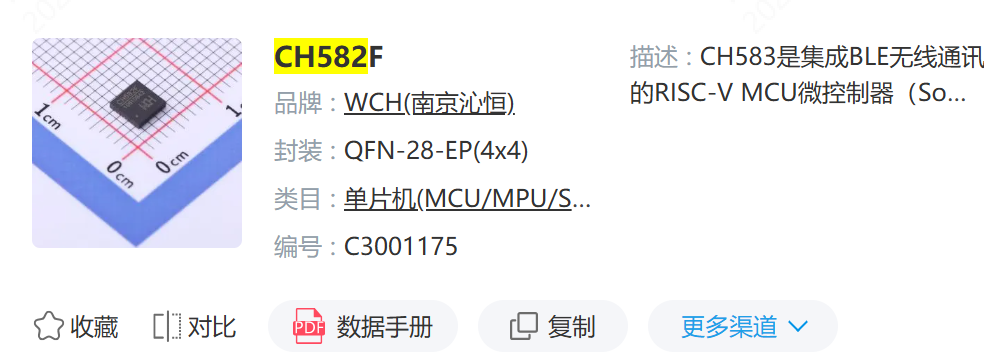

‌  RISC-V是一个开源的指令集架构（ISA），基于精简指令集计算原理设计。由于其开源特性和模块化设计，RISC-V正在快速发展并获得广泛关注。

（1）RISC-V核心特性

‌  RISC-V架构最突出的特点是其完全开源的性质，这在处理器架构领域是一个革命性的变化。与传统的商业架构不同，RISC-V不需要任何授权费用，任何个人、学术机构或商业公司都可以自由使用、修改和扩展这个架构。这种开源模式不仅大大降低了芯片设计的门槛和成本，还促进了整个行业的创新和发展。开源特性使得RISC-V能够快速吸引全球的开发者和研究机构参与，形成了一个活跃的社区驱动发展模式，避免了传统架构中的供应商锁定问题。

‌  RISC-V的另一个重要特性是其高度模块化的设计理念。架构采用"基础指令集+可选扩展"的设计方式，基础指令集提供了处理器运行所需的最基本功能，而各种扩展模块则可以根据具体应用需求进行选择性添加。这种设计使得处理器可以从最简单的微控制器扩展到高性能的服务器处理器，同时避免了不必要的复杂性和成本。

‌  基础整数指令集包括RV32I（32位）、RV64I（64位）和RV128I（128位）三种版本，分别适用于不同的应用场景。可选扩展模块包括M扩展（乘法除法）、A扩展（原子操作）、F扩展（单精度浮点）、D扩展（双精度浮点）、C扩展（压缩指令）等，提供了灵活的配置选项。更重要的是，RISC-V支持自定义指令扩展，允许设计者根据特定应用需求添加专用指令，这为AI加速、密码学处理等专用应用提供了极大的优化空间。

（2）RISC-V指令集扩展

基础指令集：

• RV32I：32位基础整数指令集
• RV64I：64位基础整数指令集
• RV128I：128位基础整数指令集

标准扩展：

• M扩展：整数乘法和除法
• A扩展：原子指令
• F扩展：单精度浮点
• D扩展：双精度浮点
• C扩展：压缩指令

（3）RISC-V应用场景

嵌入式系统：

• 物联网设备
• 传感器节点
• 工业控制

高性能计算：

• 服务器处理器
• 人工智能加速器
• 边缘计算

教育和研究：

• 处理器设计教学
• 学术研究项目
• 原型验证

3 FPGA架构

‌  FPGA（Field-Programmable Gate Array）现场可编程门阵列是一种可重新配置的数字电路平台，与传统的固定功能处理器不同，FPGA允许用户在硬件层面自定义数字逻辑功能。FPGA由大量的可编程逻辑块、可配置互连资源和I/O块组成，通过编程可以实现各种复杂的数字系统功能。这种灵活性使得FPGA在需要高性能、低延迟或特殊功能的应用中具有独特优势。

（1）FPGA核心特性

‌  FPGA最突出的特性是其可重新配置能力，这种能力源于其独特的硬件架构。FPGA内部包含大量的可编程逻辑块（CLB或LAB），每个逻辑块包含查找表（LUT）、触发器、多路选择器等基本逻辑元件。通过配置这些逻辑块的功能和它们之间的连接关系，可以实现任意的组合逻辑和时序逻辑功能。这种可重新配置特性意味着同一片FPGA可以在不同时间实现完全不同的功能，为系统设计提供了极大的灵活性。

‌  并行处理能力是FPGA的另一个重要特性。与串行执行指令的传统处理器不同，FPGA可以同时执行多个独立的操作，实现真正的并行计算。这种并行性不仅体现在数据处理上，还体现在控制逻辑上，使得FPGA特别适合需要大量并行计算的应用，如数字信号处理、图像处理、密码学计算等。FPGA的并行处理能力可以通过增加逻辑资源来扩展，理论上没有上限。

‌  确定性延迟是FPGA在实时系统中的重要优势。由于FPGA实现的是硬件逻辑而不是软件程序，其执行时间是完全确定的，不会受到操作系统调度、缓存失效、分支预测错误等因素的影响。这种确定性使得FPGA特别适合对时序要求严格的应用，如高频交易、实时控制、通信协议处理等。

‌  现代FPGA还集成了丰富的专用硬件资源，包括数字信号处理器（DSP）块、块RAM（BRAM）、时钟管理单元、高速串行收发器等。DSP块专门用于高效执行乘法、累加等数学运算，大大提高了数字信号处理的性能。BRAM提供了高速的片上存储资源，可以配置为各种存储器类型。高速串行收发器支持多种通信协议，如PCIe、以太网、USB等，使得FPGA能够与各种外部设备高速通信。

（2）FPGA主要厂商和产品系列

‌  Intel（原Altera）是FPGA市场的主要厂商之一，其产品线涵盖了从低成本到高性能的各个细分市场。Cyclone系列是Intel的低成本FPGA产品线，主要面向成本敏感的应用，如工业控制、通信设备等。Arria系列定位于中端市场，在成本和性能之间提供良好的平衡，适合需要中等性能的应用。Stratix系列是Intel的高端FPGA产品线，采用最先进的制程工艺和架构设计，提供最高的性能和最丰富的功能，主要用于数据中心、5G通信、人工智能等高性能应用。

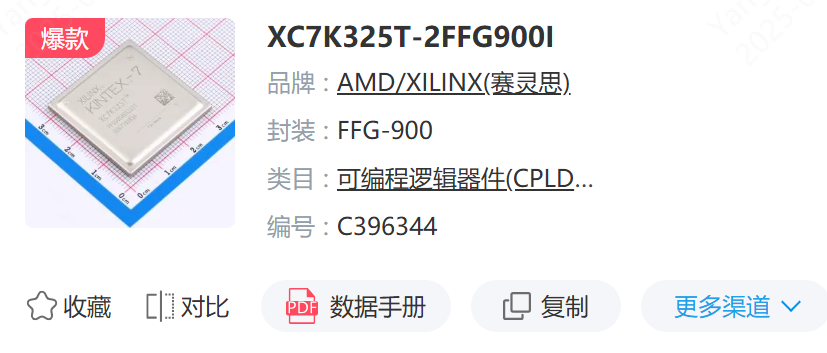

‌  AMD（原Xilinx）是另一个重要的FPGA厂商，其产品同样覆盖了完整的市场范围。Spartan系列是AMD的入门级FPGA产品线，以低成本和低功耗为特色，适合教育、原型开发和成本敏感的应用。Artix系列面向中低端市场，提供良好的性能功耗比，广泛应用于通信、工业和汽车电子等领域。Kintex系列定位于高性能应用，在DSP性能和功耗效率方面表现出色。Virtex系列是AMD的旗舰产品，代表了FPGA技术的最高水平，主要用于航空航天、国防、高性能计算等要求极高性能的应用。

‌  近年来，国产FPGA厂商也在快速发展，如紫光同创、复旦微电子、京微齐力等公司都推出了自主设计的FPGA产品。虽然在技术水平上与国际先进产品还有一定差距，但在特定应用领域已经能够满足需求，并且在供应链安全和成本控制方面具有优势。

（3）FPGA应用场景

‌  在通信领域，FPGA广泛应用于基站、路由器、交换机等网络设备中。FPGA的高速并行处理能力使其能够高效地处理大量的数据包，实现复杂的通信协议和信号处理算法。在5G通信中，FPGA用于实现大规模MIMO、波束成形、信道编解码等关键技术。软件定义网络（SDN）和网络功能虚拟化（NFV）的发展也为FPGA在网络设备中的应用提供了新的机遇。

‌  数字信号处理是FPGA的传统优势应用领域。在雷达、声纳、医疗成像、音视频处理等应用中，FPGA能够实现高效的滤波、变换、调制解调等算法。FPGA的并行处理能力和专用DSP资源使其在处理大量实时数据时具有显著优势。随着人工智能的发展，FPGA也越来越多地用于神经网络推理加速，特别是在边缘计算场景中。

‌  在工业控制和自动化领域，FPGA的确定性延迟和高可靠性使其成为理想的控制平台。FPGA可以实现复杂的控制算法，同时提供丰富的I/O接口与各种传感器和执行器连接。在运动控制、机器视觉、过程控制等应用中，FPGA能够提供精确的时序控制和快速的响应能力。

‌  汽车电子是FPGA的新兴应用领域，特别是在自动驾驶和先进驾驶辅助系统（ADAS）中。FPGA能够实时处理来自多个传感器的数据，执行复杂的图像识别和决策算法。其低延迟和高可靠性特性对于安全关键的汽车应用非常重要。此外，FPGA还用于汽车信息娱乐系统、车载网络等应用中。

4 51架构（8051）

‌  51架构，正式名称为8051，是Intel在1980年推出的8位单片机架构，是世界上最成功和应用最广泛的单片机架构之一。经过40多年的发展，51架构已经成为单片机领域的经典，不仅在教育领域作为入门学习的首选，在工业应用中也有着不可替代的地位。51架构的成功在于其简单易学、资源丰富、成本低廉的特点，为无数工程师提供了进入嵌入式系统开发的入门平台。

（1）51架构核心特性

‌  51架构采用哈佛架构设计，将程序存储器和数据存储器分离，这种设计使得处理器可以同时访问程序和数据，提高了执行效率。8051内核包含一个8位的算术逻辑单元（ALU），支持基本的算术和逻辑运算。处理器采用12时钟周期的指令执行机制，即执行一条指令需要12个时钟周期，这种设计虽然在速度上不如现代处理器，但提供了良好的时序可预测性。

‌  51架构的存储器组织是其重要特色。内部RAM通常为128字节或256字节，分为工作寄存器区、位寻址区、通用RAM区等不同功能区域。特殊功能寄存器（SFR）区域包含了各种控制和状态寄存器，如定时器、串口、中断控制器等。程序存储器可以是内部ROM/Flash或外部存储器，最大寻址空间为64KB。数据存储器也可以扩展到64KB的外部RAM。这种灵活的存储器架构使得51单片机能够适应各种不同规模的应用需求。

‌  51架构的指令集简洁而实用，包含111条指令，分为数据传送、算术运算、逻辑运算、控制转移、位操作等几大类。指令长度为1到3字节不等，大部分常用指令为单字节指令，这有助于提高代码密度。51架构支持丰富的寻址方式，包括立即寻址、直接寻址、寄存器寻址、寄存器间接寻址、变址寻址等，为程序设计提供了灵活性。

‌  中断系统是51架构的重要特性，标准8051支持5个中断源：外部中断0、定时器0中断、外部中断1、定时器1中断和串口中断。中断系统采用两级优先级设计，支持中断嵌套。这种中断机制使得51单片机能够有效地处理实时事件，满足大多数控制应用的需求。

（2）51架构发展演进

‌  经典8051是51架构的起点，采用NMOS工艺制造，工作电压为5V，最高时钟频率为12MHz。经典8051奠定了51架构的基本框架，包括内核结构、指令集、存储器组织等核心要素。虽然性能有限，但其简单可靠的特性使其在很多应用中至今仍有使用。

‌  80C51系列采用CMOS工艺，相比NMOS版本具有更低的功耗和更好的抗干扰能力。CMOS工艺的应用使得51单片机能够在更宽的电压范围内工作，并且待机功耗大大降低，这对于电池供电的应用非常重要。80C51系列还增加了一些新的功能，如掉电保护、看门狗定时器等。

‌  增强型51单片机在保持指令集兼容的基础上，大幅提升了性能和功能。现代增强型51单片机采用单时钟周期指令执行，相比经典的12时钟周期，性能提升了12倍。内部集成了更多的外设，如多个定时器、PWM输出、ADC、比较器等。存储器容量也大幅增加，Flash程序存储器可达64KB甚至更大，RAM容量也相应增加。

‌  超级51单片机进一步扩展了51架构的能力边界。这类单片机通常集成了丰富的通信接口，如SPI、I2C、UART、CAN等。一些产品还集成了USB控制器、以太网控制器等高级功能。在性能方面，超级51的工作频率可达100MHz甚至更高，并且支持在线调试、在线编程等现代开发特性。

（3）主要厂商和产品系列

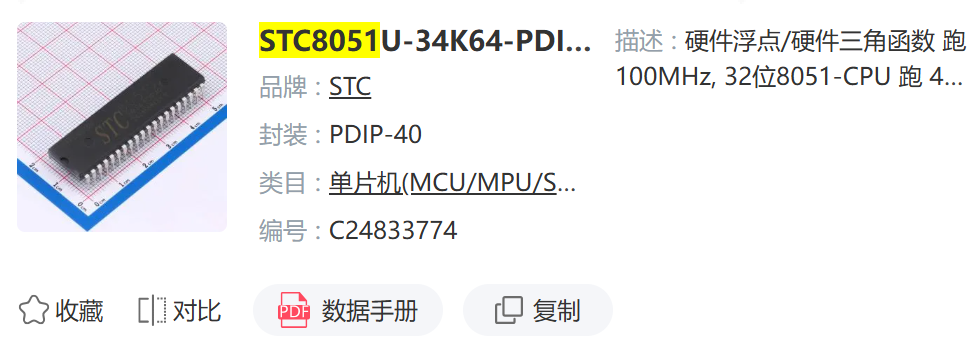

‌  STC（宏晶科技）是国内最著名的51单片机厂商，其STC89系列、STC12系列、STC15系列等产品在国内市场占有重要地位。STC单片机的特点是高性价比、丰富的外设集成、强大的抗干扰能力。STC15系列采用1T架构（单时钟周期指令），性能相比传统51提升显著，同时集成了ADC、PWM、比较器等丰富外设，特别适合工业控制和消费电子应用。

‌  Atmel（现为Microchip）的AT89系列是经典的51兼容单片机产品线。AT89C51、AT89S52等型号在教育和工业应用中有广泛使用。Atmel的51单片机以稳定可靠著称，支持在线编程，开发工具完善。虽然在性能上不如现代ARM处理器，但在简单控制应用中仍有其价值。

‌  Nuvoton（新唐科技）的N76系列、N78系列等也是重要的51兼容产品。这些产品在保持51指令集兼容的同时，集成了更多现代化的外设和功能。Silicon Labs的C8051F系列则代表了51架构的高端应用，集成了高精度ADC、DAC、比较器等模拟外设，特别适合混合信号应用。

（4）51架构应用场景

‌  在教育领域，51单片机是单片机入门教学的首选平台。其简单的架构、丰富的学习资料、低廉的成本使得学生能够快速上手嵌入式系统开发。从基本的LED控制到复杂的通信协议实现，51单片机为学生提供了完整的学习路径。许多高校的单片机课程都以51为基础，培养了大量的嵌入式系统工程师。

‌  工业控制是51单片机的重要应用领域。在简单的过程控制、设备监控、数据采集等应用中，51单片机凭借其稳定可靠、成本低廉的优势占据重要地位。工业环境对单片机的实时性、可靠性要求很高，51单片机的简单架构使其在恶劣环境下仍能稳定工作。

‌  消费电子产品中，51单片机广泛应用于各种小家电、玩具、遥控器等产品中。这些应用通常对成本非常敏感，51单片机的低成本优势使其成为理想选择。随着物联网的发展，一些简单的智能设备也采用增强型51单片机作为主控制器。

‌  在汽车电子领域，51单片机主要用于一些辅助功能模块，如车窗控制、座椅调节、灯光控制等。虽然现代汽车越来越多地采用32位处理器，但在一些简单的控制功能中，51单片机仍有其应用价值。其成熟稳定的特性对于汽车这种对可靠性要求极高的应用非常重要。

5 x86/x64架构

‌  x86架构由Intel开发，是个人计算机和服务器领域的主流架构，具有强大的性能和丰富的软件生态。x86架构经历了从16位到32位再到64位的演进过程，目前主要以x64（x86-64）架构为主。

①x86架构发展历程

8086/8088（1978年）：

• 16位处理器
• 1MB内存寻址能力
• 奠定了x86指令集基础

80386（1985年）：

• 首个32位x86处理器
• 4GB内存寻址能力
• 引入保护模式

x86-64/AMD64（2003年）：

• 64位扩展架构
• 向后兼容32位x86
• 理论上支持16EB内存寻址

②x86架构核心特性

‌  x86架构采用复杂指令集计算（CISC）设计理念，这与RISC架构形成了鲜明对比。CISC设计的核心思想是通过复杂的指令来减少程序中的指令数量，从而提高代码密度和执行效率。x86指令的长度是可变的，从最短的1字节到最长的15字节不等，这种设计允许处理器支持非常丰富的指令类型和寻址模式。复杂的指令功能使得单条指令能够完成多个操作，例如一条指令可以同时完成内存访问、算术运算和结果存储。

‌  为了处理这些复杂指令，x86处理器内部采用了微码执行机制。复杂指令在执行前会被分解为多个简单的微操作（μops），然后由处理器的执行单元来处理这些微操作。这种设计使得处理器能够在保持指令集复杂性的同时，内部采用类似RISC的执行方式，实现高效的流水线处理。现代x86处理器的微架构已经高度优化，能够高效地处理各种复杂指令。

‌  在性能特性方面，现代x86处理器采用了多种先进技术来提高执行效率。超标量执行允许处理器在每个时钟周期内同时执行多条指令，典型的现代x86处理器可以同时执行4-6条指令。乱序执行技术使得处理器能够动态调整指令的执行顺序，充分利用执行单元，避免因数据依赖造成的流水线停顿。分支预测技术通过预测程序的执行路径来减少分支跳转造成的性能损失，现代x86处理器的分支预测准确率通常超过95%。

‌  多级缓存系统是x86处理器高性能的重要保障。典型的x86处理器采用三级缓存架构：L1缓存分为指令缓存和数据缓存，每个通常为32KB；L2缓存为统一缓存，容量通常为256KB到1MB；L3缓存作为共享缓存，容量可达数十MB。这种大容量的缓存系统能够有效减少内存访问延迟，提高系统整体性能。

‌  超线程技术是Intel x86处理器的特色功能，它允许一个物理核心同时执行两个线程，通过共享执行单元来提高处理器利用率。虽然超线程不能提供真正的双倍性能，但在多任务环境下能够显著提高系统吞吐量。AMD的同步多线程（SMT）技术提供了类似的功能。

‌  x86架构最大的优势之一是其强大的向后兼容性。从最早的8086处理器到最新的64位处理器，x86架构始终保持着良好的兼容性，这意味着几十年前编写的程序仍然可以在现代x86处理器上运行。这种兼容性为x86架构建立了庞大的软件生态系统，包括操作系统、应用软件、开发工具等各个层面。标准化程度高使得不同厂商的x86处理器能够运行相同的软件，为用户提供了更多选择。广泛的硬件支持意味着x86处理器可以与各种外设和系统组件无缝集成，大大简化了系统设计和部署。

③主要厂商和产品线

‌  Intel作为x86架构的创始者，在x86处理器市场占据主导地位。Intel的Core系列是其消费级高性能处理器的主力产品，包括Core i3、i5、i7、i9等不同性能级别的产品。这些处理器采用先进的制程工艺和微架构设计，在单核性能和能效比方面表现出色。Core系列广泛应用于个人电脑、笔记本电脑、一体机等消费电子产品，是主流桌面和移动计算的首选。

‌  Xeon系列是Intel的服务器和工作站处理器产品线，专为企业级应用设计。Xeon处理器通常具有更多的核心数量、更大的缓存容量、更强的内存支持能力，以及企业级特性如ECC内存支持、虚拟化加速、安全特性等。Xeon系列涵盖了从入门级服务器到高端数据中心的各种应用场景，是云计算、大数据、人工智能等领域的重要计算平台。

‌  Atom系列是Intel的低功耗处理器产品线，主要面向嵌入式、物联网和移动设备应用。Atom处理器采用简化的微架构设计，在保证基本性能的同时大幅降低功耗，特别适合电池供电设备和对功耗敏感的应用场景。在物联网网关、工业控制、数字标牌等领域有广泛应用。

‌  AMD作为x86架构的重要参与者，近年来在技术创新和市场竞争中表现活跃。Ryzen系列是AMD的消费级高性能处理器产品线，采用先进的Zen架构和多核设计，在多核性能和性价比方面具有显著优势。Ryzen处理器的推出重新激活了桌面处理器市场的竞争，为消费者提供了更多选择。

‌  EPYC系列是AMD的服务器处理器产品线，采用创新的chiplet设计和先进制程工艺，在核心数量、内存带宽、I/O能力等方面都有突出表现。EPYC处理器在数据中心、云计算、高性能计算等领域获得了广泛认可，成为Intel Xeon的有力竞争者。AMD的嵌入式处理器产品线则专注于工业、通信、医疗等专业应用领域，提供长期供货保证和专业技术支持。

④技术特点对比

优势：

• 极强的单核性能
• 成熟的软件生态系统
• 丰富的开发工具支持
• 标准化的硬件接口
• 广泛的操作系统支持

劣势：

• 相对较高的功耗
• 复杂的架构设计
• 较高的成本
• 授权和专利限制

⑤应用场景详解

桌面计算：

• 个人电脑
• 游戏主机
• 工作站
• 一体机

服务器领域：

• 数据中心服务器
• 云计算平台
• 企业级应用
• 高性能计算

嵌入式应用：

• 工业控制系统
• 网络设备
• 数字标牌
• 医疗设备

新兴应用：

• 边缘计算节点
• AI推理服务器
• 虚拟化平台
• 容器化部署

（2）MIPS架构

‌  MIPS是经典的RISC架构之一，在嵌入式系统和网络设备中有广泛应用。

特点：

• 精简指令集
• 流水线友好
• 低功耗设计
• 成熟的生态系统

应用场景：

• 路由器和交换机
• 嵌入式系统
• 数字信号处理

5 架构对比分析

（1）性能对比

架构	性能等级	功耗特性	成本
Cortex-M系列	低到中等	极低功耗	低成本
Cortex-R系列	中等	低功耗	中等成本
Cortex-A系列	中到高性能	中等功耗	中高成本
RISC-V	可配置	可优化	低成本
51架构	较低	低功耗	极低成本
FPGA	可定制	可优化	中高成本
x86	高性能	高功耗	高成本

（2）生态系统对比

‌  ARM架构经过数十年的发展，已经建立了极为成熟和完善的生态系统。其开发工具链包括了从编译器到调试器的完整解决方案，如ARM Development Studio、Keil MDK等专业开发环境，这些工具经过长期优化，在易用性和功能完整性方面都达到了很高的水平。ARM生态系统中有大量的第三方支持，包括芯片厂商、软件供应商、系统集成商等，形成了一个庞大的产业链。无论是硬件设计还是软件开发，都能找到丰富的参考设计和解决方案。ARM官方和社区提供的文档资料非常完善，从架构手册到应用指南，从入门教程到高级优化技巧，几乎涵盖了开发过程中可能遇到的所有问题。

‌  RISC-V作为一个相对年轻的架构，其生态系统正在快速发展中。虽然起步较晚，但RISC-V凭借其开源特性吸引了大量的关注和投入。开源工具链如GCC、LLVM等主流编译器都已经支持RISC-V，而且由于开源特性，这些工具的改进和优化速度很快。RISC-V社区非常活跃，全球有众多大学、研究机构和公司参与其中，贡献代码、分享经验、推动标准制定。这种社区驱动的发展模式使得RISC-V能够快速响应市场需求和技术发展。RISC-V的灵活定制能力是其独特优势，允许用户根据具体需求定制指令集，这为特定应用的优化提供了无限可能。

‌  51架构拥有最成熟和完善的8位单片机生态系统。经过40多年的发展，51架构积累了丰富的开发工具和学习资源。主流的开发环境包括Keil C51、SDCC等，这些工具简单易用，特别适合初学者。51单片机的学习资料极其丰富，从基础教程到高级应用，从硬件设计到软件编程，几乎涵盖了所有方面。大量的参考设计和开源项目为开发者提供了宝贵的学习资源。51架构的另一个优势是其标准化程度高，不同厂商的51单片机在软件层面基本兼容，这为开发者提供了很大的灵活性。

‌  FPGA拥有独特的生态系统，主要由EDA工具厂商、IP核供应商和应用开发者组成。主流的FPGA开发工具包括Intel Quartus Prime、AMD Vivado等，这些工具提供了从设计输入到实现验证的完整流程。丰富的IP核库是FPGA生态系统的重要组成部分，包括处理器核、通信协议栈、数字信号处理算法等，大大降低了开发难度和时间成本。FPGA的生态系统还包括各种开发板、参考设计和培训资源，为开发者提供了良好的学习和开发环境。随着人工智能和边缘计算的发展，FPGA生态系统正在快速扩展，涌现出越来越多的专用工具和解决方案。

（3）应用场景对比

物联网和嵌入式：

• 首选：ARM Cortex-M系列
• 备选：RISC-V（成本敏感）
• 入门级：51架构（简单控制）

实时系统：

• 首选：ARM Cortex-R系列
• 备选：RISC-V（定制需求）
• 简单实时：51架构（基础控制）

高性能应用：

• 移动设备：ARM Cortex-A系列
• 服务器：x86
• 边缘计算：RISC-V/ARM
• 加速处理：FPGA

教育和入门：

• 首选：51架构
• 进阶：ARM Cortex-M系列
• 高级：RISC-V/FPGA

7 项目选型指导

（1）选型考虑因素

‌  在进行芯片架构选型时，性能需求是首要考虑的因素。计算能力要求决定了处理器需要具备的基本性能水平，包括指令执行速度、数学运算能力、多任务处理能力等。不同的应用对计算能力的要求差异很大，简单的传感器节点可能只需要基本的数据处理能力，而人工智能应用则需要强大的并行计算能力。实时性要求涉及系统对时间约束的敏感程度，硬实时系统要求处理器能够在严格的时间限制内完成任务，这对处理器的中断响应时间、任务调度能力等提出了很高要求。

‌  功耗限制是现代电子系统设计中越来越重要的考虑因素。电池供电设备需要极低的功耗以延长使用时间，而高性能计算系统则需要在性能和功耗之间找到平衡点。成本预算不仅包括处理器本身的成本，还包括开发成本、生产成本、维护成本等全生命周期成本。在成本敏感的应用中，选择合适的架构可能比追求最高性能更重要。

‌  开发生态的成熟度直接影响项目的开发效率和成功率。工具链的成熟度包括编译器、调试器、仿真器等开发工具的完善程度和易用性。技术支持的质量和响应速度对于解决开发过程中遇到的问题至关重要。参考资料的丰富程度和质量影响开发团队的学习曲线和开发效率。社区活跃度反映了架构的生态健康程度，活跃的社区通常意味着更多的技术交流、问题解答和开源资源。

‌  商业因素在企业级应用中尤为重要。授权费用不仅包括初始的授权成本，还可能包括基于销量的版税费用。供应链稳定性关系到产品的长期可持续性，特别是在全球供应链不确定性增加的背景下。长期支持承诺确保了产品在整个生命周期内都能得到必要的技术支持和更新。合规要求包括各种行业标准、安全认证、出口管制等法规要求，在某些应用领域这些要求可能是决定性因素。

（2）选型决策流程

第一步：明确需求

• 确定性能指标
• 分析功耗要求
• 评估成本预算
• 识别特殊需求

第二步：架构筛选

• 根据性能需求筛选架构
• 考虑功耗和成本约束
• 评估开发难度
• 检查合规要求

第三步：具体选型

• 选择具体的处理器型号
• 评估开发工具和支持
• 考虑供应链因素
• 制定备选方案

（3）典型应用选型建议

简单物联网设备：

• 推荐：ARM Cortex-M0/M0+
• 备选：RISC-V基础配置
• 关键因素：低功耗、低成本

复杂嵌入式系统：

• 推荐：ARM Cortex-M4/M7
• 备选：RISC-V扩展配置
• 关键因素：性能、DSP能力

实时控制系统：

• 推荐：ARM Cortex-R系列
• 备选：高性能RISC-V
• 关键因素：实时性、可靠性

智能终端设备：

• 推荐：ARM Cortex-A系列
• 备选：LoongArch（国产化）
• 关键因素：性能、生态系统

服务器和高性能计算：

• 推荐：x86/ARM Cortex-A
• 备选：LoongArch/RISC-V
• 关键因素：性能、生态、合规

8 发展趋势

（1）技术发展趋势

架构融合：

• 异构计算成为主流
• CPU+GPU+AI加速器
• 专用处理单元集成

开源化趋势：

• RISC-V快速发展
• 开源工具链完善
• 社区驱动创新

国产化需求：

• 自主可控要求增强
• 国产架构快速发展
• 政策支持力度加大

（2）应用发展趋势

边缘计算：

• AI推理能力增强
• 低延迟处理需求
• 功耗效率优化

物联网扩展：

• 设备数量爆发增长
• 连接技术多样化
• 安全需求提升

实时系统：

• 确定性要求提高
• 安全认证需求
• 功能安全标准

总结

‌  芯片架构选型是项目成功的关键因素之一。ARM架构凭借其成熟的生态系统和广泛的应用，在嵌入式和移动领域占据主导地位；RISC-V以其开源特性和灵活性，正在快速发展并在多个领域获得应用；51架构作为经典的8位单片机架构，在教育和简单控制应用中仍有重要价值；FPGA以其可重新配置的特性，在需要高性能并行处理和定制化功能的应用中展现出独特优势。

‌  在实际项目中，应根据具体的性能需求、功耗限制、成本预算、开发生态和合规要求等因素，综合考虑选择最适合的架构。同时，还需要关注架构的发展趋势和生态系统的完善程度，确保项目的长期可持续发展。

‌  随着技术的不断发展，各种架构都在持续演进和完善。开发者应保持对新技术的关注，及时了解各架构的最新发展，为项目选择最优的技术方案。
