摄像头选型介绍
摄像头作为现代电子设备中重要的图像采集组件，广泛应用于安防监控、智能手机、工业检测、机器视觉等领域。本文将详细介绍不同接口类型的摄像头以及传感器技术的选择要点。
1. 摄像头接口类型
1.1 DVP摄像头（Digital Video Port）
DVP（数字视频端口）是一种并行接口，通过多根数据线同时传输图像数据。
DVP接口特点：
- 并行传输，数据线通常为8位或10位
- 传输速度相对较慢，适合低分辨率应用
- 接口简单，成本较低
- 功耗相对较高
- PCB布线复杂，占用更多GPIO

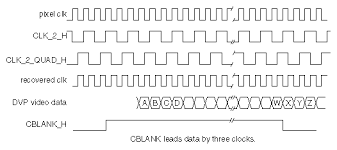

DVP接口信号定义：
| 信号名 | 功能 | 说明 |
|---|---|---|
| PCLK | 像素时钟 | 同步像素数据传输 |
| HREF/HSYNC | 行同步信号 | 标识每行数据的开始和结束 |
| VSYNC | 场同步信号 | 标识每帧数据的开始和结束 |
| D[7:0] | 数据线 | 8位并行数据传输 |
| XCLK | 主时钟 | 提供给摄像头的工作时钟 |
| SDA/SCL | I2C控制线 | 用于配置摄像头寄存器 |
适用场景：
- 低成本应用
- 低分辨率需求（VGA、QVGA等）
- 简单的图像采集系统
- 学习和原型开发
1.2 MIPI CSI摄像头（Mobile Industry Processor Interface Camera Serial Interface）
MIPI CSI是专为移动设备设计的高速串行摄像头接口，是目前主流的摄像头接口标准。
MIPI CSI接口特点：
- 高速串行传输，支持多通道
- 传输速度快，支持高分辨率和高帧率
- 功耗低，适合移动设备
- 接口紧凑，节省PCB空间
- 支持多种数据格式
MIPI CSI版本对比：
| 版本 | 最大数据速率 | 通道数 | 主要特性 |
|---|---|---|---|
| CSI-1 | 1Gbps | 1 | 早期版本，已淘汰 |
| CSI-2 | 2.5Gbps/lane | 1-4 | 主流版本，广泛应用 |
| CSI-3 | 2.5Gbps/lane | 1-8 | 支持更多通道 |

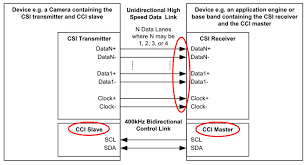

MIPI CSI-2信号定义：
| 信号名 | 功能 | 说明 |
|---|---|---|
| CLK+ / CLK- | 差分时钟 | 高速串行时钟信号 |
| DATA0+ / DATA0- | 差分数据0 | 第一路数据通道 |
| DATA1+ / DATA1- | 差分数据1 | 第二路数据通道（可选） |
| SDA/SCL | I2C控制线 | 摄像头配置接口 |
适用场景：
- 智能手机和平板电脑
- 高分辨率图像采集（1080P、4K等）
- 高帧率视频录制
- 专业摄影设备
- 工业机器视觉
1.3 USB摄像头
USB摄像头通过USB接口与主机通信，是最常见的即插即用摄像头类型。
USB摄像头特点：
- 即插即用，兼容性好
- 标准化接口，通用性强
- 传输距离较长（最长5米）
- 功耗由USB总线提供
- 延迟相对较高
USB版本对比：
| USB版本 | 理论带宽 | 实际可用带宽 | 支持分辨率 |
|---|---|---|---|
| USB 2.0 | 480Mbps | ~320Mbps | 最高1080P@30fps |
| USB 3.0 | 5Gbps | ~3.2Gbps | 4K@30fps |
| USB 3.1 | 10Gbps | ~6.4Gbps | 4K@60fps |
适用场景：
- 电脑外设摄像头
- 视频会议系统
- 监控摄像头
- 直播设备
- 教育和办公应用

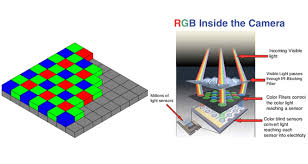

2. 图像传感器技术
2.1 CCD传感器（Charge-Coupled Device）
CCD是较早的图像传感器技术，通过电荷耦合器件实现光电转换。
CCD传感器特点：
优点：
- 图像质量优秀，噪声低
- 色彩还原度高
- 动态范围大
- 光敏度高，适合低光环境
缺点：
- 功耗较高
- 制造成本高
- 读取速度慢
- 体积相对较大
- 需要多个电源电压
CCD工作原理： CCD通过光电二极管将光信号转换为电荷，然后通过电荷转移的方式逐行读取图像数据。每个像素的电荷需要依次传递到输出端，因此读取速度相对较慢。
2.2 CMOS传感器（Complementary Metal-Oxide-Semiconductor）
CMOS是目前主流的图像传感器技术，采用互补金属氧化物半导体工艺制造。
CMOS传感器特点：
优点：
- 功耗低，适合移动设备
- 制造成本低
- 读取速度快，支持高帧率
- 体积小巧
- 单一电源供电
- 可集成更多功能
缺点：
- 早期产品噪声较高（现已大幅改善）
- 动态范围相对较小（高端产品已接近CCD）
CMOS工作原理： CMOS传感器每个像素都有独立的放大器和模数转换电路，可以随机访问任意像素，支持更快的读取速度和更灵活的读取模式。
2.3 CCD vs CMOS 详细对比
| 特性 | CCD | CMOS |
|---|---|---|
| 图像质量 | 优秀，噪声极低 | 良好，高端产品接近CCD |
| 功耗 | 高（100-1000mW） | 低（10-100mW） |
| 成本 | 高 | 低 |
| 读取速度 | 慢 | 快 |
| 动态范围 | 大（70-80dB） | 中等（60-70dB，高端可达80dB+） |
| 光敏度 | 高 | 中等（背照式CMOS已接近CCD） |
| 电源需求 | 多电压（3.3V、12V、-9V等） | 单电压（1.8V-3.3V） |
| 集成度 | 低，需要外部电路 | 高，可集成ISP等功能 |
| 应用领域 | 专业摄影、科学成像 | 消费电子、移动设备 |
3. 常见CMOS传感器对比分析
3.1 四款主流传感器技术参数对比
常见CMOS传感器介绍：
①OV2640（OmniVision）
OV2640是OmniVision公司推出的一款经典的200万像素CMOS图像传感器，在嵌入式和物联网应用中广泛使用。该传感器采用1/4英寸光学格式，最大分辨率为1600×1200（UXGA），支持多种输出格式包括YUV422、RGB565等。OV2640集成了完整的图像处理流水线，包括自动曝光控制（AEC）、自动白平衡（AWB）、自动增益控制（AGC）等功能，大大简化了系统设计的复杂度。
该传感器支持DVP并行接口输出，工作电压为2.5V-3.0V，功耗极低，非常适合电池供电的便携式设备。OV2640还支持JPEG压缩输出，可以直接输出压缩后的JPEG图像数据，减轻了主控处理器的负担。在帧率方面，OV2640在UXGA分辨率下可以达到15fps，在VGA分辨率下可以达到30fps，满足大多数应用的需求。由于其成本低廉、集成度高、易于使用的特点，OV2640成为了Arduino、树莓派等开发平台的热门选择。
②OV5640（OmniVision）
OV5640是OmniVision公司的500万像素CMOS图像传感器，代表了中端图像传感器的技术水平。该传感器采用1/4英寸光学格式，最大分辨率为2592×1944，支持1080P高清视频录制。OV5640集成了先进的图像信号处理器（ISP），提供了优秀的图像质量和丰富的功能特性。
OV5640支持MIPI CSI-2和DVP两种接口输出，其中MIPI CSI-2接口支持2通道输出，最大数据速率可达840Mbps。该传感器具有出色的低光性能，采用了背照式像素技术和先进的噪声抑制算法，在低光环境下仍能提供清晰的图像。自动对焦功能是OV5640的一大亮点，它集成了相位检测自动对焦（PDAF）技术，能够实现快速准确的对焦。
在视频功能方面，OV5640支持1080P@30fps的高清视频录制，同时支持720P@60fps的高帧率录制。传感器还提供了丰富的图像增强功能，包括镜头阴影校正、坏点校正、颜色矩阵校正等，确保输出图像的质量。OV5640广泛应用于智能手机、平板电脑、安防摄像头、车载摄像头等领域，是一款性能均衡、应用广泛的中端传感器。

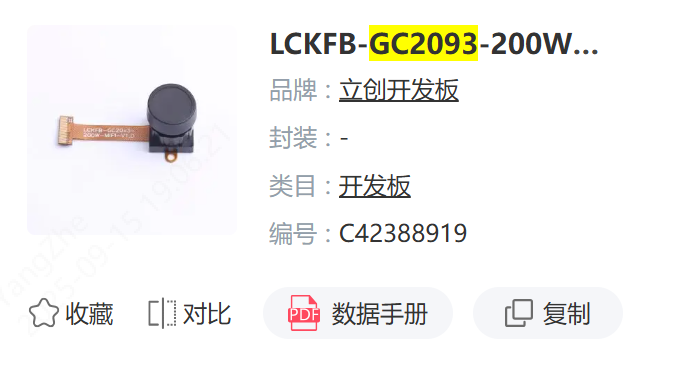

③GC2093（GalaxyCore）
GC2093是格科微电子（GalaxyCore）推出的一款高性价比200万像素CMOS图像传感器，专为安防监控和工业应用设计。该传感器采用1/2.9英寸光学格式，最大分辨率为1920×1080（Full HD），像素尺寸为2.8μm×2.8μm，在同等像素数下提供了更大的像素尺寸，从而获得更好的低光性能。
GC2093采用了先进的背照式像素结构和优化的模拟前端设计，具有出色的图像质量表现。该传感器支持宽动态范围（WDR）功能，能够在高对比度场景下同时捕捉明亮和黑暗区域的细节，动态范围可达70dB。在低光性能方面，GC2093表现优异，最低照度可达0.01Lux@F1.2，配合其大像素尺寸设计，在夜间监控应用中具有明显优势。
在接口方面，GC2093支持MIPI CSI-2接口输出，提供2通道数据传输，最大数据速率可达896Mbps。传感器支持多种输出格式，包括RAW10、RAW12等，为后续图像处理提供了灵活性。GC2093还支持多种工作模式，包括全分辨率模式、窗口模式、像素合并模式等，可以根据不同应用场景进行优化配置。
在视频功能方面，GC2093支持1080P@60fps的高清视频录制，同时支持720P@120fps的高帧率模式，满足了不同应用对帧率的需求。传感器集成了自动曝光控制（AEC）、自动白平衡（AWB）、自动增益控制（AGC）等功能，简化了系统设计复杂度。GC2093还具有优秀的温度稳定性，工作温度范围为-30°C至+85°C，适合户外和工业环境使用。
作为国产传感器的代表产品，GC2093在性能和成本之间取得了良好的平衡，广泛应用于安防摄像头、车载摄像头、工业检测设备等领域。其稳定的供应链和本土化服务优势，使其成为国内厂商的热门选择。
④IMX415（Sony）
IMX415是Sony公司推出的高端CMOS图像传感器，采用了Sony先进的Exmor R背照式技术，代表了当前CMOS传感器技术的最高水平。该传感器具有820万有效像素，采用1/2.8英寸光学格式，最大分辨率为3840×2160（4K UHD），像素尺寸为2.9μm×2.9μm。
IMX415的最大特点是其卓越的低光性能和宽动态范围。背照式结构将光电二极管置于金属布线层之上，大幅提高了光子收集效率，使得传感器在低光环境下仍能保持优秀的信噪比。该传感器支持高达120dB的宽动态范围，能够在同一帧图像中同时捕捉明亮和黑暗区域的细节，这对于安防监控和汽车应用尤为重要。
在接口方面，IMX415支持MIPI CSI-2接口，提供4通道输出，最大数据速率可达2.97Gbps。传感器支持多种输出格式，包括RAW10、RAW12等，为后续的图像处理提供了灵活性。IMX415还支持多种读取模式，包括全分辨率模式、窗口模式、像素合并模式等，可以根据不同应用需求进行优化。
在视频功能方面，IMX415支持4K@30fps的超高清视频录制，同时支持1080P@120fps的高帧率录制，满足了专业视频应用的需求。传感器还集成了先进的图像稳定技术和降噪算法，确保视频的流畅性和清晰度。IMX415主要应用于高端安防摄像头、专业摄影设备、工业检测设备等对图像质量要求极高的领域。
在当前市场上，OV2640、OV5640、GC2093和IMX415代表了不同档次和应用领域的CMOS传感器技术水平。这四款传感器从入门级到高端应用覆盖了完整的产品线，为不同需求的项目提供了合适的选择。
| 参数 | OV2640 | OV5640 | GC2093 | IMX415 |
|---|---|---|---|---|
| 厂商 | OmniVision | OmniVision | GalaxyCore | Sony |
| 像素数 | 200万 | 500万 | 200万 | 800万 |
| 最大分辨率 | 1600×1200 | 2592×1944 | 1920×1080 | 3840×2160 |
| 像素尺寸 | 2.2μm | 1.4μm | 2.8μm | 2.0μm |
| 传感器尺寸 | 1/4" | 1/4" | 1/2.9" | 1/2.8" |
| 接口类型 | DVP/MIPI CSI-2 | DVP/MIPI CSI-2 | MIPI CSI-2 | MIPI CSI-2 |
| 最大帧率 | 30fps@UXGA | 30fps@5MP | 60fps@1080P | 30fps@4K |
| 动态范围 | 60dB | 68dB | 70dB | 120dB |
| 封装 | CSP | CSP | CSP | LGA |
4. 发展趋势
3.1 技术发展方向
- 更高分辨率：8K、16K传感器逐步普及
- 更高帧率：支持1000fps以上高速摄影
- 更低功耗：新工艺制程降低功耗
- 智能化：集成AI处理能力
- 3D成像：深度感知和立体视觉
3.2 接口发展
- MIPI CSI-3：支持更多通道和更高带宽
- USB4：提供更高的传输带宽
- 无线传输：WiFi 6、5G等无线图传技术
3.3 传感器技术
- 背照式CMOS：提高光敏度
- 堆栈式传感器：集成更多功能
- 量子点技术：改善色彩表现
- 有机传感器：柔性和透明特性
3.4 热成像技术发展
- 更高分辨率：1280×1024及以上分辨率普及
- 更小像素间距：从17μm向12μm、8μm发展
- 更低成本：非制冷型传感器成本持续下降
- 更高精度：温度测量精度提升至±0.5°C
- 集成化：集成图像处理和AI算法
- 多光谱融合：可见光与热成像融合技术
- 智能分析：自动目标识别和温度异常检测
- 小型化：手机集成热成像功能
选择合适的摄像头需要综合考虑应用需求、技术指标、成本预算和开发难度等多个因素。随着技术不断发展，CMOS传感器配合MIPI CSI接口已成为主流选择，在满足性能需求的同时提供了良好的成本效益。
对于特殊应用场景，热成像传感器提供了独特的温度检测能力，虽然成本相对较高，但在工业检测、安防监控、医疗诊断等领域具有不可替代的价值。随着技术进步和成本下降，热成像技术正逐步向消费电子领域扩展，未来有望成为智能设备的标准配置之一。
