显示屏

‌ 显示屏是电子设备中重要的人机交互界面，负责将数字信息转换为可视化内容。在嵌入式系统和电子产品设计中，选择合适的显示屏对用户体验和产品功能至关重要。本文将详细介绍主流的显示屏类型、接口协议、驱动芯片等，帮助开发者做出明智的选型决策。

1 显示屏分类与技术原理

（1）按显示技术分类

‌ 根据显示技术原理，显示屏主要分为以下几种类型：

显示技术	工作原理	主要特点	典型应用	功耗特性
LCD液晶	液晶分子偏转	需要背光、色彩丰富、成本低	手机、电视、仪表盘	中等功耗

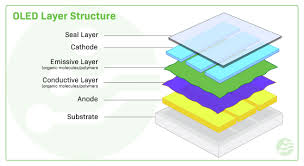

OLED有机发光	有机材料自发光	自发光、对比度高、轻薄	高端手机、可穿戴设备	显示内容相关
E-ink墨水屏	电泳显示技术	超低功耗、阳光下可读	电子书、价签、标牌	极低功耗
VFD荧光屏	荧光粉发光	亮度高、视角广、寿命长	汽车仪表、音响设备	较高功耗
LED点阵	发光二极管	亮度极高、户外可视	广告屏、交通显示	高功耗

2 显示屏接口协议详解

接口类型对比

‌ 不同接口类型适用于不同的应用场景，下表对比了各种接口的特点：

接口类型	信号线数	传输速度	适用尺寸	主要优势	主要劣势
IIC	2根	较慢	小尺寸单色	接线简单、占用IO少	速度慢、分辨率限制
SPI	4-6根	中等	中小尺寸彩色	速度快、实现简单	需要较多IO引脚
RGB	28-30根	很快	中大尺寸彩色	延迟低、刷新率高	占用大量IO引脚
MIPI	4-10根	很快	中大尺寸彩色	高速、低功耗	实现复杂、成本高
eDP	6-12根	极快	大尺寸高分辨率	超高带宽、低功耗	实现复杂、成本很高
HDMI	8根	极快	大尺寸显示器	音视频一体、标准化	功耗较高、体积大
DP	6-10根	极快	专业显示器	超高带宽、多流传输	成本高、主要用于PC
VGA	15根	较慢	传统显示器	实现简单、成本低	模拟信号、画质差
LED矩阵	可变	中等	大屏幕显示	亮度极高、户外可视	功耗高、像素粗糙
8080并口	11-19根	快	中尺寸彩色屏	速度快、成本适中	占用IO较多
数码管	7-8根	较慢	数字显示	清晰易读、成本低	只能显示数字字符

（1）IIC接口屏幕

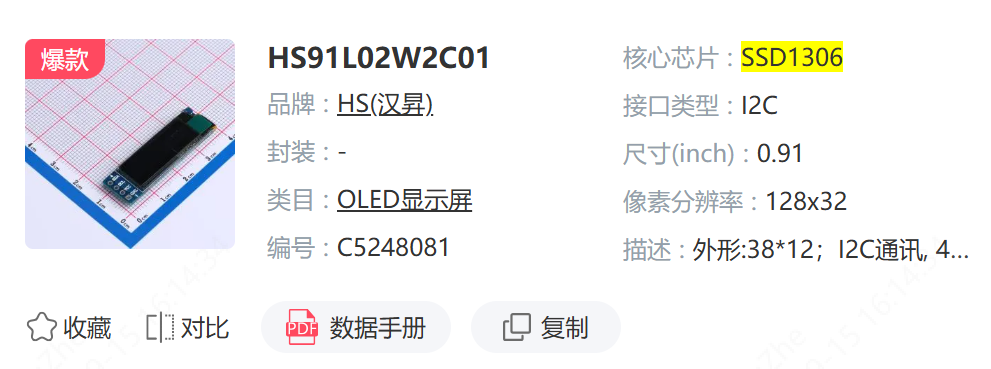

‌ IIC（Inter-Integrated Circuit）是一种串行通信协议，使用两根线（SDA数据线和SCL时钟线）进行通信。IIC接口屏幕具有接线简单、占用IO少的优点，但传输速度相对较慢，适合小尺寸、低分辨率的显示应用。

IIC接口特点：

只需2根信号线（SDA、SCL）+ 电源线
支持多设备挂载（通过地址区分）
传输速度：标准模式100kHz，快速模式400kHz，高速模式3.4MHz
适合小尺寸OLED屏幕（0.96"、1.3"等）

常见IIC屏幕规格：

屏幕型号	尺寸	分辨率	驱动芯片	接口	应用场景
0.96" OLED白光	0.96"	128×64	SSD1306	IIC/SPI可选	智能手表、传感器显示
0.96" OLED彩色	0.96"	96×64	SSD1331	SPI	彩色信息显示
1.3" OLED白光	1.3"	128×64	SH1106	IIC/SPI可选	工业仪表、设备状态
1.3" IPS彩色	1.3"	240×240	ST7789	SPI	圆形表盘、智能设备

IIC接口电路设计要点：

MCU                    OLED屏幕
VCC  ----------------  VCC (3.3V/5V)
GND  ----------------  GND
SDA  ----[4.7kΩ]----  SDA (上拉电阻)
SCL  ----[4.7kΩ]----  SCL (上拉电阻)

‌ IIC接口需要上拉电阻，通常使用4.7kΩ电阻。部分模块已集成上拉电阻，使用时需要查看模块说明。

（2）SPI接口屏幕

‌ SPI（Serial Peripheral Interface）是一种高速串行通信协议，使用4根线进行通信。SPI接口传输速度快，适合需要频繁刷新的彩色显示应用，是小尺寸TFT屏幕的主流接口。

SPI接口特点：

需要4根信号线（MOSI、MISO、SCK、CS）+ 控制线
传输速度快，可达几十MHz
全双工通信（但显示屏通常只需单向传输）
适合彩色TFT屏幕、高刷新率应用

SPI接口信号定义：

信号名	全称	功能	说明
SCK	Serial Clock	串行时钟	同步数据传输时钟
MOSI	Master Out Slave In	主出从入	MCU向屏幕发送数据
MISO	Master In Slave Out	主入从出	屏幕向MCU发送数据（显示屏很少用）
CS	Chip Select	片选信号	选择通信的设备
DC/RS	Data/Command	数据命令选择	区分发送的是数据还是命令
RST	Reset	复位信号	硬件复位屏幕

SPI接口时序要求：

CS    ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾
      ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾

SCK   __|‾|__|‾|__|‾|__|‾|__|‾|__|‾|__|‾|__|‾|__

DC/RS ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾
      ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾

MOSI  ----< D7 >< D6 >< D5 >< D4 >< D3 >< D2 >< D1 >< D0 >----

      |<-- 命令阶段 -->|<------ 数据传输阶段 ------>|

SPI时序参数说明：

时钟频率：通常支持1MHz-50MHz，具体取决于屏幕型号
时钟极性：大多数屏幕支持CPOL=0（空闲时SCK为低电平）
时钟相位：大多数屏幕支持CPHA=0（第一个时钟边沿采样）
数据位序：通常为MSB先传输（最高位优先）

常见SPI屏幕规格：

屏幕型号	尺寸	分辨率	驱动芯片	接口	特点
1.8" TFT LCD	1.8"	128×160	ST7735	SPI	成本低、入门首选
2.4" TFT LCD	2.4"	320×240	ILI9341	SPI	性价比高、应用广泛
3.5" TFT LCD	3.5"	480×320	ILI9486	SPI	中等尺寸、触摸可选
2.8" IPS LCD	2.8"	320×240	ST7789	SPI	视角好、色彩佳
1.14" IPS LCD	1.14"	240×135	ST7789	SPI	小巧精致、全视角

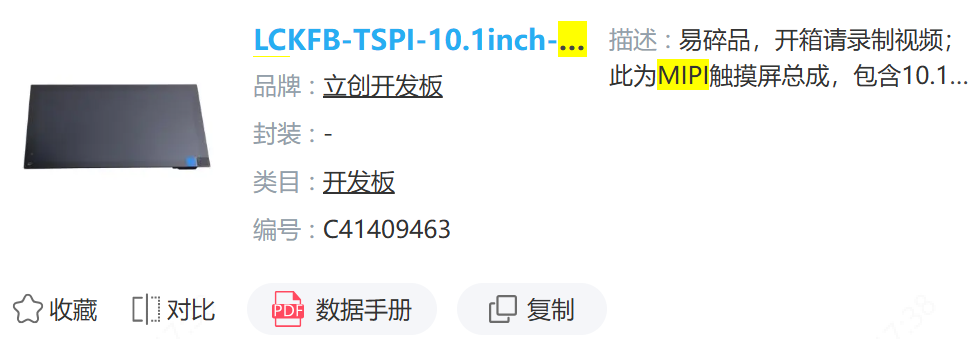

（3）MIPI接口屏幕

‌ MIPI（Mobile Industry Processor Interface）是专为移动设备设计的高速串行接口标准。MIPI DSI（Display Serial Interface）是其中用于显示的接口，支持高分辨率、高刷新率显示，是智能手机、平板电脑的主流显示接口。

MIPI接口特点：

高速差分信号传输
支持高分辨率（1080P、2K、4K）
支持高刷新率（60Hz、90Hz、120Hz）
低功耗设计
支持命令模式和视频模式

MIPI信号组成：

时钟通道：1对差分信号（CLK+/CLK-）
数据通道：1-4对差分信号（D0+/D0-、D1+/D1-等）
控制信号：复位、电源控制等

常见MIPI屏幕规格：

屏幕型号	尺寸	分辨率	数据通道	刷新率	应用场景
5" MIPI LCD	5"	720×1280	2-lane	60Hz	智能手机、工业HMI
7" MIPI LCD	7"	1024×600	2-lane	60Hz	车载显示、平板电脑
10.1" MIPI LCD	10.1"	1920×1200	4-lane	60Hz	平板电脑、工业显示
5.5" AMOLED	5.5"	1920×1080	4-lane	90Hz	高端智能手机

（4）eDP接口屏幕

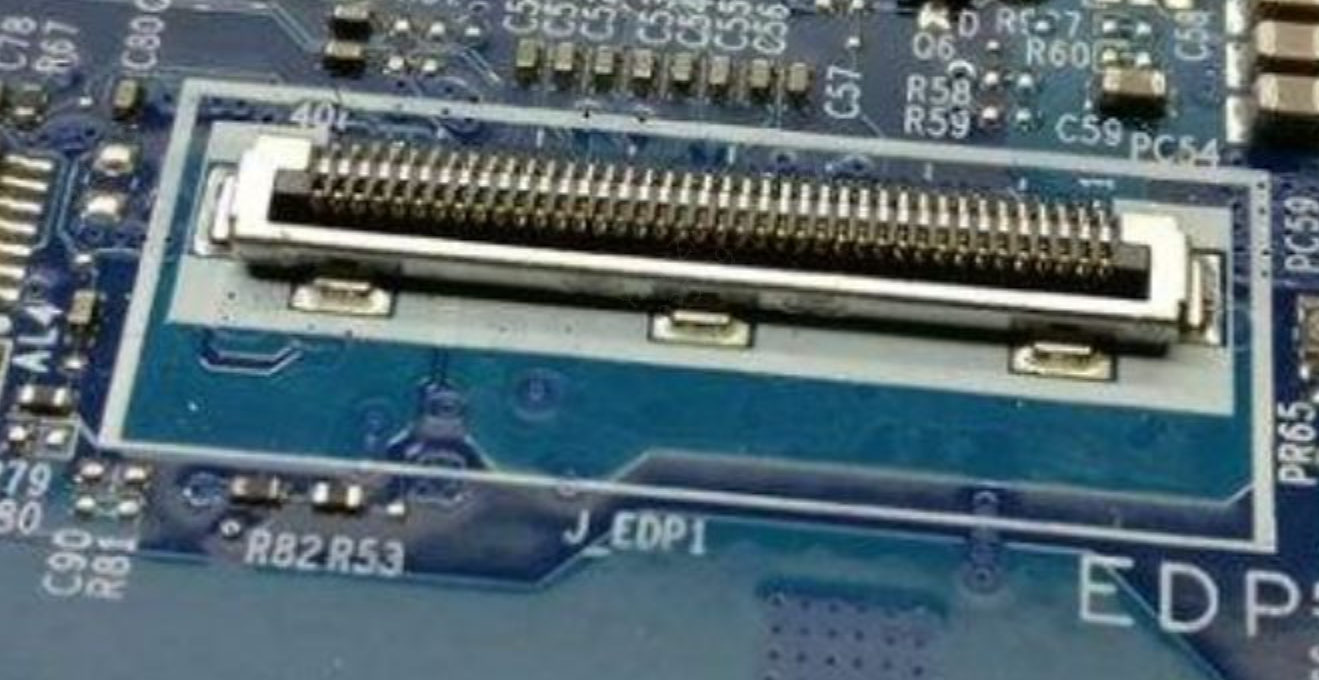

‌ eDP（embedded DisplayPort）是VESA组织制定的嵌入式显示接口标准，主要用于笔记本电脑内部连接。eDP基于DisplayPort技术，提供高带宽、低功耗的显示解决方案。

eDP接口特点：

高带宽传输（最高32.4Gbps）
支持高分辨率（4K、8K）
内置时钟恢复，无需额外时钟线
支持自适应刷新率
低功耗设计

eDP信号组成：

主链路：1、2或4对差分信号
辅助通道：1对差分信号（用于控制和状态反馈）
热插拔检测信号
电源控制信号

常见eDP屏幕规格：

屏幕型号	尺寸	分辨率	通道数	带宽	应用场景
11.6" eDP LCD	11.6"	1366×768	2-lane	5.4Gbps	笔记本电脑、工业平板
13.3" eDP LCD	13.3"	1920×1080	2-lane	5.4Gbps	笔记本电脑、超极本
15.6" eDP LCD	15.6"	1920×1080	2-lane	5.4Gbps	笔记本电脑、工作站
14" eDP 4K	14"	3840×2160	4-lane	21.6Gbps	高端笔记本、设计师本

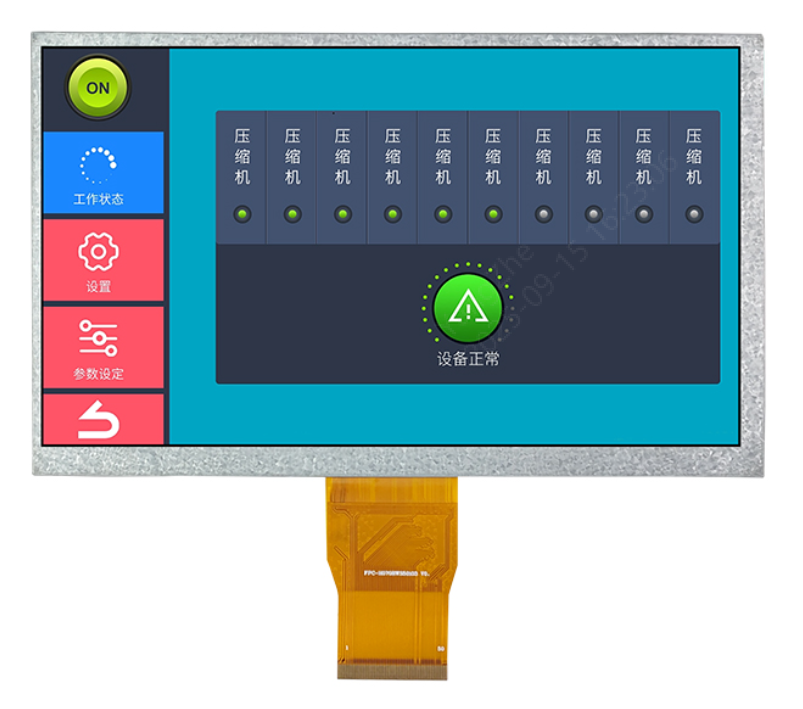

（5）RGB接口屏幕

‌ RGB（Red Green Blue）接口是一种并行数字接口，直接传输红、绿、蓝三色数据以及同步信号。RGB接口具有传输速度快、延迟低、实现简单等特点，是中大尺寸TFT屏幕的常用接口，特别适合需要高刷新率和低延迟的应用。

RGB接口特点：

并行数据传输，速度快
像素数据直接传输，延迟极低
接口简单，易于实现
支持高分辨率和高刷新率
需要较多的GPIO引脚

RGB接口信号组成：

信号类型	信号名称	功能描述	说明
数据信号	R[7:0]/R[5:0]	红色数据信号	8位或6位红色数据
数据信号	G[7:0]/G[5:0]	绿色数据信号	8位或6位绿色数据
数据信号	B[7:0]/B[5:0]	蓝色数据信号	8位或6位蓝色数据
同步信号	HSYNC	行同步信号	标识每行的开始
同步信号	VSYNC	场同步信号	标识每帧的开始
控制信号	PCLK	像素时钟	像素数据采样时钟
控制信号	DE	数据使能	有效数据区域标识
控制信号	DISP	显示使能	屏幕显示开关控制

RGB接口时序要求：

PCLK  __|‾|__|‾|__|‾|__|‾|__|‾|__|‾|__|‾|__|‾|__
HSYNC ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾
VSYNC ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾
DE    ______|‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾|____
RGB   ------< Valid Pixel Data >------

常见RGB屏幕规格：

屏幕型号	尺寸	分辨率	数据位宽	像素时钟	应用场景
4.3" RGB LCD	4.3"	480×272	24位	9MHz	工业HMI、车载显示
5" RGB LCD	5"	800×480	24位	33MHz	工业平板、医疗设备
7" RGB LCD	7"	1024×600	24位	51MHz	车载导航、工控屏幕
8" RGB LCD	8"	1280×800	24位	71MHz	工业显示器、数字标牌
10.1" RGB LCD	10.1"	1920×1200	24位	154MHz	高分辨率工业应用

RGB接口电路设计要点：

MCU/处理器              RGB屏幕
PCLK    ----------------  PCLK
HSYNC   ----------------  HSYNC
VSYNC   ----------------  VSYNC
DE      ----------------  DE
R[7:0]  ----------------  R[7:0]
G[7:0]  ----------------  G[7:0]
B[7:0]  ----------------  B[7:0]
DISP    ----------------  DISP (可选)
BL_EN   ----------------  背光控制

‌ RGB接口需要大量的GPIO引脚（通常需要28-30个引脚），因此主要用于具有专用LCD控制器的处理器，如STM32F4/F7系列、i.MX系列、RK3288等。

（6）HDMI接口屏幕

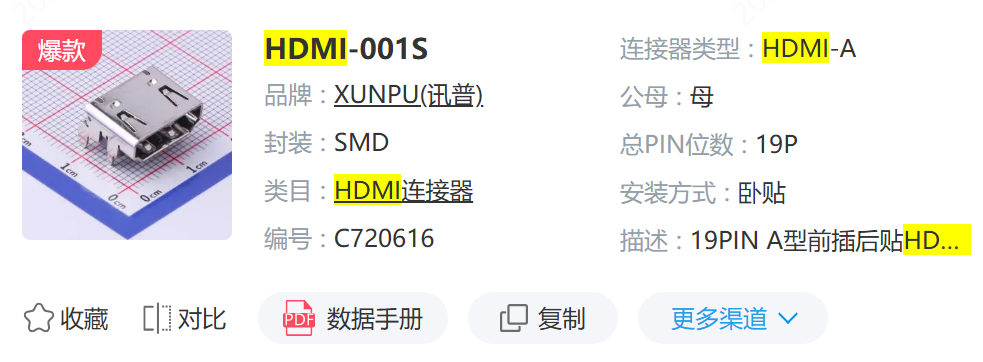

‌ HDMI（High-Definition Multimedia Interface）是一种数字化视频/音频接口技术，能够传输未压缩的音频及视频信号。HDMI接口广泛应用于消费电子产品，支持高清视频和多声道音频传输。

HDMI接口特点：

数字音视频一体传输
支持高清视频（1080P、4K、8K）
支持多声道音频
支持热插拔
向下兼容DVI接口

HDMI信号组成：

3对差分数据信号（TMDS Data）
1对差分时钟信号（TMDS Clock）
CEC控制信号
DDC数据信号
热插拔检测信号

HDMI版本对比：

HDMI版本	带宽	最大分辨率	刷新率	新特性
1.4	10.2Gbps	4096×2160	30Hz	支持4K、3D、以太网
2.0	18Gbps	4096×2160	60Hz	支持HDR、更高带宽
2.1	48Gbps	7680×4320	120Hz	支持8K、VRR、ALLM

（7）DP接口屏幕

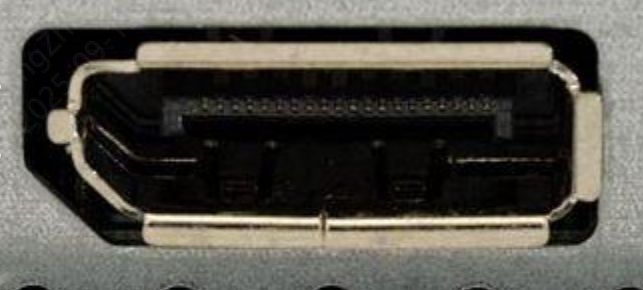

‌ DP（DisplayPort）是VESA组织制定的数字显示接口标准，主要用于连接计算机和显示器。DP接口支持极高的带宽和分辨率，是专业显示器和高端显示应用的首选接口。

DP接口特点：

超高带宽传输（最高80Gbps）
支持超高分辨率（8K、16K）
支持多流传输（MST）
支持自适应同步技术
可传输音频和视频信号

DP信号组成：

主链路：1、2或4对差分信号
辅助通道：1对差分信号（用于设备通信）
热插拔检测信号
电源信号

DP版本对比：

DP版本	带宽	最大分辨率	刷新率	新特性
1.2	21.6Gbps	3840×2160	60Hz	支持4K、MST多流
1.3	32.4Gbps	5120×2880	60Hz	支持5K、HDR
1.4	32.4Gbps	7680×4320	60Hz	支持8K、DSC压缩
2.0	80Gbps	15360×8640	60Hz	支持16K、更高带宽

常见DP屏幕应用：

专业设计显示器（4K、5K、8K）
游戏显示器（高刷新率、G-Sync/FreeSync）
多显示器拼接（菊花链连接）
工作站显示器（色彩准确、高分辨率）

（8）VGA接口屏幕

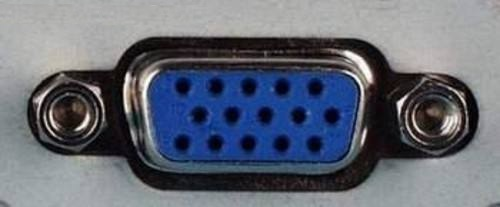

‌ VGA（Video Graphics Array）是一种模拟视频接口标准，虽然是较老的技术，但在某些工业和教育应用中仍有使用。VGA接口传输模拟RGB信号，实现简单但分辨率和画质有限。

VGA接口特点：

模拟信号传输
15针D-Sub连接器
实现简单、成本低
支持分辨率有限
易受干扰、画质一般

VGA信号组成：

红色模拟信号（R）
绿色模拟信号（G）
蓝色模拟信号（B）
水平同步信号（HSYNC）
垂直同步信号（VSYNC）

VGA分辨率支持：

标准	分辨率	刷新率	应用场景
VGA标准	640×480	60Hz	基础显示应用
SVGA	800×600	60Hz	工业控制屏幕
XGA	1024×768	60Hz	教育投影设备
SXGA	1280×1024	60Hz	老式工作站

VGA接口电路设计：

MCU/处理器              VGA接口
DAC_R   ----[75Ω]----  红色信号 (Pin 1)
DAC_G   ----[75Ω]----  绿色信号 (Pin 2)
DAC_B   ----[75Ω]----  蓝色信号 (Pin 3)
HSYNC   ----------------  水平同步 (Pin 13)
VSYNC   ----------------  垂直同步 (Pin 14)
GND     ----------------  地线 (Pin 5,6,7,8,10)

‌ VGA接口需要DAC（数模转换器）将数字RGB信号转换为模拟信号，通常需要75Ω的终端电阻进行阻抗匹配。

（9）LED矩阵屏接口

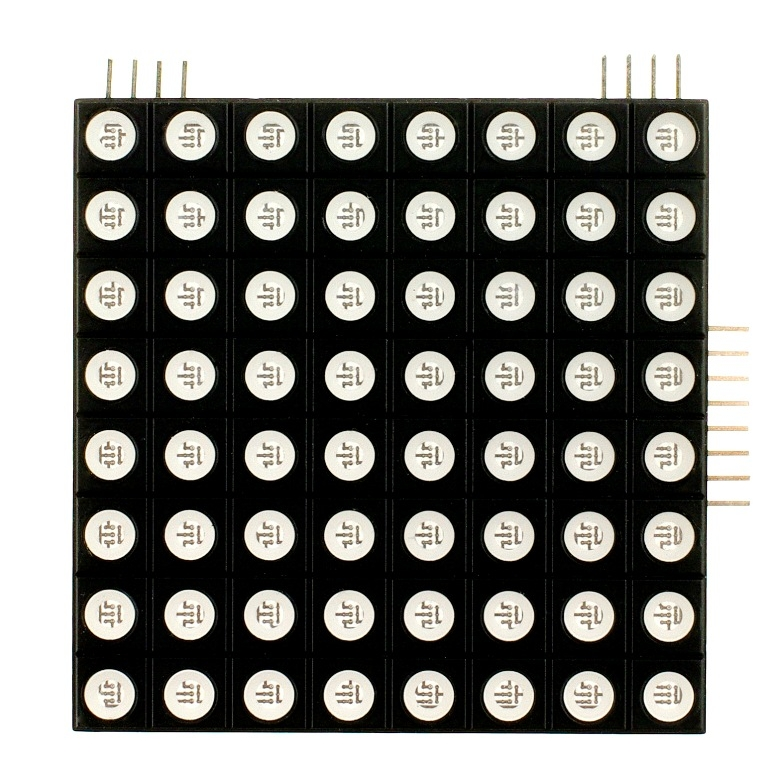

‌ LED矩阵屏是由大量LED灯珠组成的显示屏，通过控制每个LED的亮灭和颜色来显示图像和文字。LED矩阵屏具有亮度极高、户外可视、色彩鲜艳等特点，广泛应用于户外广告、体育场馆、交通显示等场景。

LED矩阵屏特点：

亮度极高（1000-10000cd/m²）
户外阳光下清晰可见
色彩饱和度高、对比度强
模块化设计、可任意拼接
视角广、可视距离远
寿命长（10万小时以上）

LED矩阵屏分类：

LED类型	像素间距	观看距离	应用场景	分辨率特点
小间距LED	P1.25-P2.5	1-5米	室内会议室、控制中心	高分辨率、精细显示
常规LED	P3-P6	3-15米	室内大厅、展厅	中等分辨率、成本适中
户外LED	P6-P16	10-100米	户外广告、体育场馆	较低分辨率、高亮度
租赁LED	P2.5-P6	2-20米	舞台演出、临时活动	轻薄设计、快速安装

LED矩阵屏驱动方式：

静态驱动：每个LED独立控制，亮度最高但成本最高
动态扫描：分时复用控制，常见1/4、1/8、1/16扫描
PWM调光：通过脉宽调制控制亮度和颜色
恒流驱动：保证LED电流稳定，延长使用寿命

LED矩阵屏控制接口：

接口类型	传输方式	控制距离	适用场景	特点
SPI	串行同步	<10米	小型LED矩阵屏	简单、成本低
并行口	并行传输	<5米	高刷新率应用	速度快、线多
以太网	网络传输	无限制	大型LED显示系统	远程控制、稳定
光纤	光信号传输	>1000米	超远距离传输	抗干扰、高速
无线	WiFi/4G	无限制	移动LED显示屏	灵活、易安装

LED矩阵屏电路设计要点：

MCU/控制器           LED驱动芯片         LED矩阵模块
SPI_CLK  ----------  CLK              ┌─────────────┐
SPI_DATA ----------  DIN              │ R1  R2  R3  │
LATCH    ----------  LAT              │ G1  G2  G3  │
OE       ----------  OE               │ B1  B2  B3  │
         ----------  DOUT --------    └─────────────┘
                                  │
                     ┌─────────────┐
                     │ 下一个模块   │
                     └─────────────┘

常见LED驱动芯片：

驱动芯片	输出通道	电流能力	特点	应用
74HC595	8路	25mA	移位寄存器、成本低	简单LED矩阵
TM1640	16路	100mA	集成显示控制	数码管、LED屏
MAX7219	8×8	40mA	集成扫描控制	8×8 LED矩阵
WS2812B	1路	20mA	集成控制器、可级联	全彩LED灯带
P9813	3路	30mA	RGB LED驱动	全彩LED应用
ICN2038S	16路	90mA	恒流驱动、高精度	专业LED显示屏

LED矩阵屏系统架构：

┌─────────────┐    ┌─────────────┐    ┌─────────────┐
│   内容源    │    │  控制系统   │    │  显示终端   │
│ 电脑/服务器 │───▶│  发送卡     │───▶│  接收卡     │
│ 摄像头/信号 │    │  视频处理   │    │  LED模组    │
└─────────────┘    └─────────────┘    └─────────────┘
       │                   │                   │
   ┌───────┐         ┌───────────┐       ┌──────────┐
   │ 内容  │         │ 信号处理  │       │ 显示控制 │
   │ 管理  │         │ 格式转换  │       │ 扫描驱动 │
   └───────┘         └───────────┘       └──────────┘

LED矩阵屏技术参数：

像素间距：P1.25、P1.56、P2、P2.5、P3、P4、P5、P6、P8、P10等
刷新频率：≥1920Hz（避免摄像时出现水波纹）
灰度等级：12-16bit（4096-65536级灰度）
亮度调节：256级自动/手动亮度调节
色温调节：3200K-9300K可调
对比度：≥5000:1
可视角度：水平≥140°，垂直≥140°

（10）8080并口屏幕

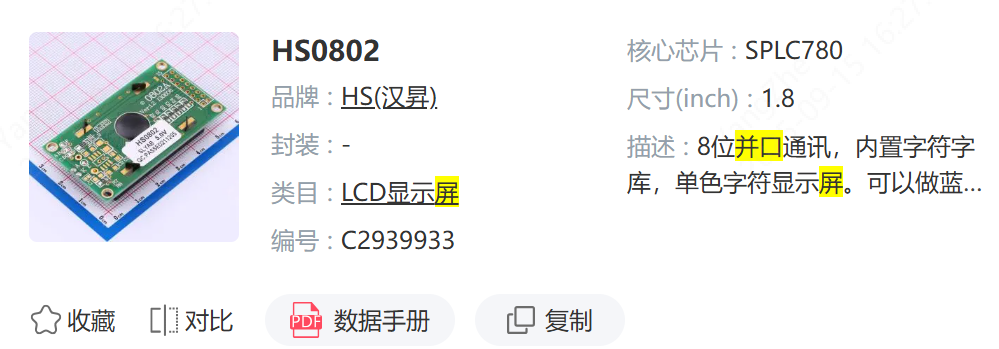

‌ 8080并口（也称为Intel 8080总线或并行接口）是一种经典的并行数据传输接口，广泛应用于中小尺寸TFT LCD屏幕。8080并口具有传输速度快、实现简单、成本适中等特点，是介于SPI和RGB接口之间的理想选择。

8080并口特点：

并行数据传输，速度比SPI快
需要的信号线比RGB接口少
实现相对简单，成本适中
支持8位、16位数据宽度
适合中等分辨率彩色显示

8080并口信号定义：

信号名	全称	功能	说明
D[7:0]	Data Bus	数据总线	8位并行数据传输
D[15:8]	Data Bus	数据总线	16位模式的高8位
WR	Write	写使能	低电平有效写信号
RD	Read	读使能	低电平有效读信号
CS	Chip Select	片选信号	低电平选中设备
DC/RS	Data/Command	数据命令选择	区分数据和命令
RST	Reset	复位信号	硬件复位屏幕

8080并口时序要求：

CS    ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾
      ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾

WR    ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾
      ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾

DC/RS ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾
      ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾

D[7:0] ----< Command >----< Data0 >< Data1 >< Data2 >----

      |<-- 命令阶段 -->|<------ 数据传输阶段 ------>|

8080并口时序参数：

写周期时间：通常≥66ns（15MHz）
数据建立时间：≥10ns
数据保持时间：≥10ns
片选建立时间：≥10ns
写脉冲宽度：≥15ns

常见8080并口屏幕规格：

屏幕型号	尺寸	分辨率	数据宽度	驱动芯片	特点
2.4" TFT LCD	2.4"	320×240	8/16位	ILI9341	性价比高、应用广
2.8" TFT LCD	2.8"	320×240	8/16位	ILI9341	中等尺寸、触摸可选
3.2" TFT LCD	3.2"	320×240	8/16位	ILI9341	较大显示面积
3.5" TFT LCD	3.5"	480×320	8/16位	ILI9486	高分辨率显示
4.3" TFT LCD	4.3"	480×272	8/16位	ST7282	宽屏比例显示

8080并口电路设计要点：

MCU                    8080并口屏幕
D0-D7   ----------------  D0-D7 (数据线)
D8-D15  ----------------  D8-D15 (16位模式)
WR      ----------------  WR (写使能)
RD      ----------------  RD (读使能)
CS      ----------------  CS (片选)
DC      ----------------  DC (数据/命令)
RST     ----------------  RST (复位)

8080并口与其他接口对比：

特性对比	SPI接口	8080并口	RGB接口
信号线数	4-6根	11-19根	28-30根
传输速度	中等	快	很快
实现复杂度	简单	中等	复杂
成本	低	中等	高
适用分辨率	≤320×240	≤800×480	任意

（11）数码管显示屏

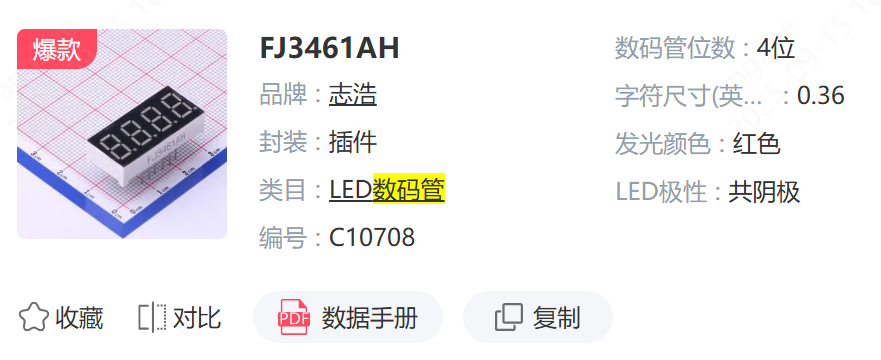

‌ 数码管（Seven-Segment Display）是一种简单的数字显示器件，由7个发光段组成，可以显示0-9的数字和部分字母。数码管具有显示清晰、功耗低、成本低、可靠性高等特点，广泛应用于计数器、时钟、仪表等需要数字显示的场合。

数码管基本结构：

     a
   ┌───┐
 f │   │ b
   ├─g─┤
 e │   │ c
   └───┘
     d    ● dp

数码管分类：

数码管类型	发光原理	特点	应用场景	寿命
LED数码管	LED发光	亮度高、响应快、低压	现代电子设备、仪表	长寿命
荧光数码管	荧光粉发光	亮度高、视角广、高压	老式设备、特殊应用	中等寿命
LCD数码管	液晶显示	功耗极低、对比度低	低功耗设备、手表	长寿命

数码管连接方式：

共阴极数码管：所有LED阴极连接到公共端（GND）
共阳极数码管：所有LED阳极连接到公共端（VCC）

共阴极数码管电路：

MCU                    共阴极数码管
PA0  ----[220Ω]----  a段
PA1  ----[220Ω]----  b段
PA2  ----[220Ω]----  c段
PA3  ----[220Ω]----  d段
PA4  ----[220Ω]----  e段
PA5  ----[220Ω]----  f段
PA6  ----[220Ω]----  g段
PA7  ----[220Ω]----  dp段
GND  ----------------  公共阴极

数码管驱动方式：

驱动方式	适用场景	优点	缺点
直接驱动	1-2位数码管	电路简单、亮度高	占用IO多、成本高
动态扫描	多位数码管	节省IO、成本低	需要定时刷新
专用芯片	复杂显示系统	功能强大、易用	成本较高

多位数码管动态扫描：

时间片1: 显示第1位数字，其他位关闭
时间片2: 显示第2位数字，其他位关闭
时间片3: 显示第3位数字，其他位关闭
时间片4: 显示第4位数字，其他位关闭
循环扫描，利用视觉暂留效应

常见数码管驱动芯片：

驱动芯片	位数支持	接口类型	特点	应用
74HC595	可扩展	SPI	移位寄存器、成本低	简单数码管显示
MAX7219	8位	SPI	集成扫描、亮度控制	多位数码管显示
TM1637	4位	类IIC接口	集成键盘扫描	时钟显示模块
TM1640	8位	SPI	集成显示控制	LED数码管屏
CD4511	1位	BCD输入	BCD译码器	单位数码管

数码管显示编码表：

数字	段码(abcdefg)	十六进制	数字	段码(abcdefg)	十六进制
0	1111110	0x7E	5	1011011	0x5B
1	0110000	0x30	6	1011111	0x5F
2	1101101	0x6D	7	1110000	0x70
3	1111001	0x79	8	1111111	0x7F
4	0110011	0x33	9	1111011	0x7B

数码管应用电路设计要点：

限流电阻计算：R = (VCC - VF) / IF
扫描频率设置：≥50Hz避免闪烁
亮度控制：PWM调节或电流调节
抗干扰设计：去耦电容、滤波电路

3 常见显示屏技术详解

（1）LCD液晶显示屏

‌ LCD（Liquid Crystal Display）液晶显示屏是目前应用最广泛的显示技术。LCD通过控制液晶分子的排列来调节光线的透过率，需要背光源提供照明。

LCD工作原理：

背光源发出白光
偏振片过滤光线方向
液晶分子在电场作用下旋转
彩色滤光片产生红绿蓝三色
前偏振片最终控制光线输出

LCD技术分类：

LCD技术	全称	特点	应用场景	成本
TN	Twisted Nematic	响应速度快、成本低、视角小	游戏显示器、低端应用	最低
IPS	In-Plane Switching	视角广、色彩好、响应慢	专业显示器、手机屏幕	较高
VA	Vertical Alignment	对比度高、视角中等	电视、中端显示器	中等
OLED	Organic Light Emitting Diode	自发光、对比度极高	高端手机、电视	最高

常见LCD驱动芯片：

驱动芯片	分辨率支持	接口类型	特点	应用
ST7735	128×160	SPI	成本低、简单易用	1.8"小屏幕
ILI9341	320×240	SPI	性价比高、功能全	2.4"中小屏幕
ILI9486	480×320	SPI	支持大尺寸	3.5"触摸屏
ST7789	240×320	SPI	色彩好、视角广	IPS小屏幕
NT35510	800×480	RGB/MIPI	高分辨率支持	5"以上屏幕
NT35596	1080×1920	RGB/MIPI	全高清支持	大尺寸RGB屏幕
ILI9806E	480×854	RGB/MIPI	中等分辨率	4.5"-5"RGB屏幕
OTM8009A	480×800	RGB/MIPI	低功耗设计	移动设备RGB屏幕

（2）OLED有机发光显示屏

‌ OLED（Organic Light-Emitting Diode）有机发光二极管显示屏是一种自发光显示技术。OLED不需要背光源，每个像素都能独立发光，因此具有极高的对比度和鲜艳的色彩。

OLED工作原理：

有机发光材料在电流驱动下发光
不同材料发出不同颜色的光
通过控制电流大小调节亮度
像素可以完全关闭实现纯黑色

OLED技术分类：

OLED技术	全称	特点	应用场景	寿命
PMOLED	Passive Matrix OLED	结构简单、成本低、分辨率有限	小尺寸单色显示	较短
AMOLED	Active Matrix OLED	分辨率高、色彩好、功耗低	智能手机、高端设备	较长
柔性OLED	Flexible OLED	可弯曲、轻薄	曲面屏、可穿戴设备	中等
透明OLED	Transparent OLED	透明显示	展示窗、AR设备	较短

常见OLED驱动芯片：

驱动芯片	分辨率支持	接口类型	特点	应用
SSD1306	128×64	IIC/SPI	单色、低功耗	0.96"小屏幕
SH1106	128×64	IIC/SPI	单色、稳定性好	1.3"小屏幕
SSD1331	96×64	SPI	彩色、小尺寸	0.96"彩色屏
SSD1351	128×128	SPI	彩色、中等尺寸	1.5"彩色屏
RM67162	240×536	MIPI	高分辨率彩色	智能手表屏幕

（3）E-ink墨水屏

‌ E-ink（Electronic Ink）电子墨水屏是一种双稳态显示技术，模拟纸张的视觉效果。墨水屏具有超低功耗、阳光下可读、护眼等特点，特别适合电子书和信息显示应用。

E-ink工作原理：

微胶囊内含有黑白带电粒子
电场控制粒子移动到表面
显示内容后可断电保持
只在刷新时消耗电能

E-ink技术分类：

E-ink技术	特点	刷新速度	应用场景
E-ink珠	黑白显示、超低功耗	1-2秒全刷	电子书、价签
E-ink三色	黑白红三色显示	10-15秒	电子标签、广告牌
E-ink彩色	4096色彩色显示	20-30秒	彩色电子书、艺术品
E-ink快刷	黑白显示、快速刷新	0.3秒局刷	智能手表、键盘屏幕

常见E-ink驱动芯片：

驱动芯片	分辨率支持	接口类型	特点	应用
UC8151D	200×200	SPI	小尺寸、低成本	2.13"墨水屏
IL3820	296×128	SPI	中等尺寸	2.9"墨水屏
UC8179C	400×300	SPI	大尺寸支持	4.2"墨水屏
IT8951	1872×1404	USB/SPI	高分辨率	9.7"大屏幕

（4）VFD荧光显示屏

‌ VFD（Vacuum Fluorescent Display）真空荧光显示屏是一种自发光显示技术，通过电子轰击荧光粉产生可见光。VFD具有亮度高、视角广、寿命长等特点，常用于汽车仪表和音响设备。

VFD工作原理：

热阴极发射电子
栅极控制电子流
电子轰击荧光粉发光
不同荧光粉产生不同颜色

VFD技术特点：

亮度高（100-1000cd/m²）
视角广（接近180°）
响应速度快（μs级）
工作温度范围宽（-40°C到+85°C）
抗震动、抗冲击
功耗相对较高

VFD应用领域：

汽车仪表盘
音响设备显示
工业控制面板
收银机显示
微波炉控制面板

4 显示屏选型指导

（1）选型考虑因素

‌ 在选择显示屏时，需要综合考虑多个因素：

技术需求：

分辨率要求：根据显示内容确定最低分辨率需求
色彩需求：单色、彩色或高色域要求
刷新率：静态显示、动画或视频播放需求
视角要求：正面观看或多角度观看需求
亮度要求：室内使用或户外阳光下使用

接口兼容性：

MCU接口能力：GPIO数量、SPI/IIC支持
传输带宽：数据传输速度要求
控制复杂度：驱动难度和开发周期
扩展性：未来升级和功能扩展需求

成本预算：

屏幕成本：不同技术和尺寸价格差异很大
驱动成本：控制芯片和外围电路成本
开发成本：软件开发和调试时间成本
量产成本：批量采购和生产成本

功耗限制：

电池供电：需要考虑显示功耗对续航的影响
散热设计：高功耗屏幕需要考虑散热问题
待机功耗：长期显示或待机功耗要求

（2）成本优化建议

降低成本策略：

选择标准化尺寸和分辨率
优先考虑成熟的驱动芯片方案
合理评估功能需求，避免过度设计
考虑供应链稳定性和长期供货能力
批量采购获得更好的价格

性能平衡：

根据实际应用选择合适的刷新率
平衡分辨率和成本的关系
考虑接口复杂度对开发成本的影响
评估功耗对整体系统的影响

（3）典型应用场景选型建议

智能手表/手环：

推荐：1.3" OLED圆屏或1.14" IPS方屏
接口：SPI接口，响应速度快
特点：低功耗、高对比度、户外可读

工业仪表显示：

推荐：2.4"-3.5" TFT LCD（8080并口）
接口：8080并口，速度快成本适中
特点：宽温度范围、长寿命、抗干扰

智能家居控制面板：

推荐：5"-7" 电容触摸屏
接口：RGB或MIPI接口
特点：多点触控、高分辨率、美观

数字仪表/计数器：

推荐：4-8位LED数码管
接口：动态扫描或专用驱动芯片
特点：显示清晰、成本低、可靠性高

电子书阅读器：

推荐：6"-13.3" E-ink墨水屏
接口：SPI接口，支持局部刷新
特点：护眼、超长续航、阳光下可读

车载显示系统：

推荐：7"-12.3" IPS LCD
接口：MIPI或eDP接口
特点：高亮度、宽视角、车规级认证

户外广告显示：

推荐：P4-P10 LED矩阵屏
接口：以太网或光纤接口
特点：亮度极高、防水防尘、远程控制

专业设计显示器：

推荐：27"-32" 4K/5K DP显示器
接口：DP接口，支持高带宽传输
特点：色彩准确、高分辨率、多流传输

传统工业设备：

推荐：15"-19" VGA显示器
接口：VGA接口，兼容性好
特点：成本低、实现简单、稳定可靠

5 驱动开发与调试

（1）驱动开发流程

硬件连接：

确认屏幕接口类型和引脚定义
设计电源电路和电平转换电路
添加必要的上拉电阻和滤波电容
预留调试接口和测试点

软件开发：

初始化通信接口（SPI/IIC/RGB/MIPI/DP/VGA/LED矩阵/8080并口/数码管）
配置屏幕驱动芯片寄存器
设置时序参数（HSYNC、VSYNC、PCLK等）
配置DP链路训练和EDID读取（DP接口）
设置DAC输出和模拟信号调节（VGA接口）
配置LED驱动芯片和扫描参数（LED矩阵）
设置8080并口时序和数据宽度（8080并口）
配置数码管扫描频率和段码映射（数码管）
实现PWM调光和恒流驱动控制（LED矩阵/数码管）
实现基本的显示函数（点、线、矩形）
开发字符和图像显示功能
优化刷新速度和显示效果

调试验证：

验证硬件连接和信号质量
测试基本显示功能
验证色彩显示和亮度调节
测试触摸功能（如果有）
进行长期稳定性测试

（2）常见问题与解决方案

显示异常问题：

花屏：检查时序配置和信号完整性
颜色异常：确认RGB数据格式和字节序
闪烁：检查刷新频率和电源稳定性
亮度问题：调整背光控制和对比度设置

通信问题：

无显示：检查电源、复位信号和通信接口
数据错误：验证时序参数和电平匹配
RGB时序问题：检查HSYNC、VSYNC、PCLK时序关系
像素时钟频率：确认PCLK频率与分辨率匹配
8080并口时序：检查WR、RD、CS信号时序关系
数码管扫描：确认扫描频率≥50Hz避免闪烁
速度慢：优化传输协议和数据格式
干扰问题：改善PCB布线和屏蔽设计

功耗问题：

功耗过高：优化刷新策略和背光控制
LED矩阵功耗：合理设计亮度和扫描频率
恒流驱动：确保LED电流稳定，避免过流损坏
待机功耗：实现睡眠模式和唤醒机制
发热问题：改善散热设计和降低工作频率

6 未来发展趋势

（1）技术发展方向

显示技术创新：

Micro LED：更高亮度、更低功耗、更长寿命，是LED矩阵屏的升级方向
Mini LED：介于传统LED和Micro LED之间，成本更可控
量子点显示：更广色域、更高色彩纯度
柔性显示：可弯曲、可折叠、可拉伸
透明显示：AR/VR应用、智能玻璃
全息显示：三维立体显示技术

接口技术演进：

更高带宽：支持8K、16K超高分辨率
智能接口：自适应分辨率、自动配置
低延迟：游戏和VR应用需求
多屏融合：无缝拼接、同步显示

（2）应用趋势

新兴应用领域：

智能穿戴：健康监测、运动追踪
车联网：智能座舱、HUD显示
工业4.0：数字化工厂、远程监控
智慧城市：数字标牌、信息发布
元宇宙：VR/AR显示、沉浸式体验

‌ 随着技术的不断发展，显示屏正朝着更高分辨率、更低功耗、更智能化的方向发展。选择合适的显示屏不仅要考虑当前的技术需求，还要考虑未来的发展趋势和升级需求。通过合理的选型和设计，可以为用户提供更好的视觉体验和交互体验。

显示屏 ​

1 显示屏分类与技术原理 ​

（1）按显示技术分类 ​

2 显示屏接口协议详解 ​

接口类型对比 ​

（1）IIC接口屏幕 ​

（2）SPI接口屏幕 ​

（3）MIPI接口屏幕 ​

（4）eDP接口屏幕 ​

（5）RGB接口屏幕 ​

（6）HDMI接口屏幕 ​

（7）DP接口屏幕 ​

（8）VGA接口屏幕 ​

（9）LED矩阵屏接口 ​

（10）8080并口屏幕 ​

（11）数码管显示屏 ​

3 常见显示屏技术详解 ​

（1）LCD液晶显示屏 ​

（2）OLED有机发光显示屏 ​

（3）E-ink墨水屏 ​

（4）VFD荧光显示屏 ​

4 显示屏选型指导 ​

（1）选型考虑因素 ​

（2）成本优化建议 ​

（3）典型应用场景选型建议 ​

5 驱动开发与调试 ​

（1）驱动开发流程 ​

（2）常见问题与解决方案 ​

6 未来发展趋势 ​

（1）技术发展方向 ​

（2）应用趋势 ​

显示屏
