电池选型

电池是便携设备、后备电源、低功耗传感器和移动机器人中最常见的能量来源。电池选型不能只看“多少 mAh”，还要同时考虑电压平台、放电电流、充电方式、保护电路、温度范围、体积重量、寿命、安全认证和运输要求。

电子项目里常见的电池系统通常由几部分组成：

• 电芯：真正存储能量的部分，决定标称电压、容量、内阻、倍率、循环寿命和安全边界。
• 保护板 / BMS：负责过充、过放、过流、短路、温度保护，复杂系统还会做均衡和通信。
• 充电电路：根据电池类型提供恒流、恒压、涓流、浮充等充电策略。
• 电源路径：处理边充边用、升降压、负载开关、电量检测和异常断电。

常见电池实物图

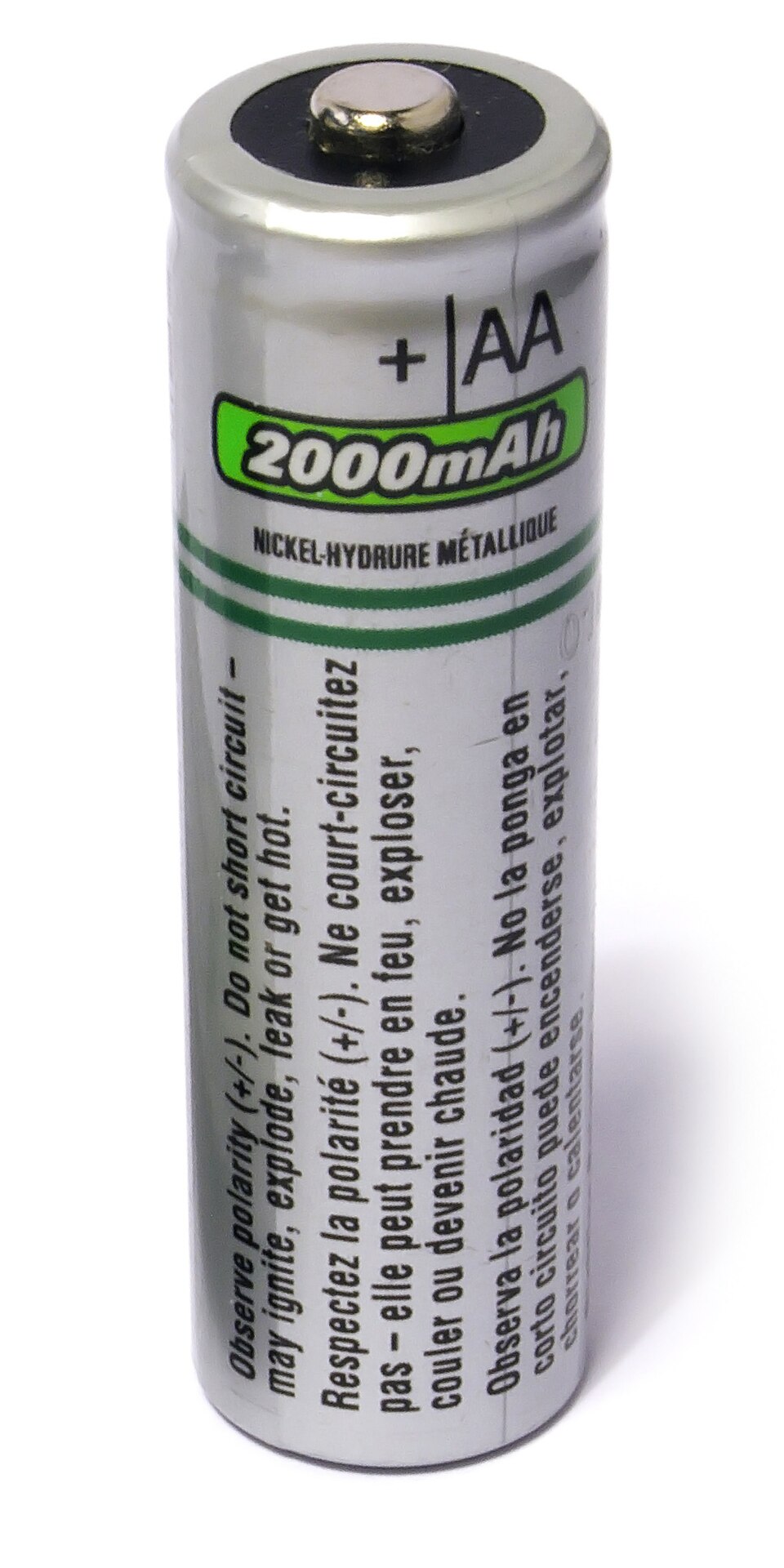

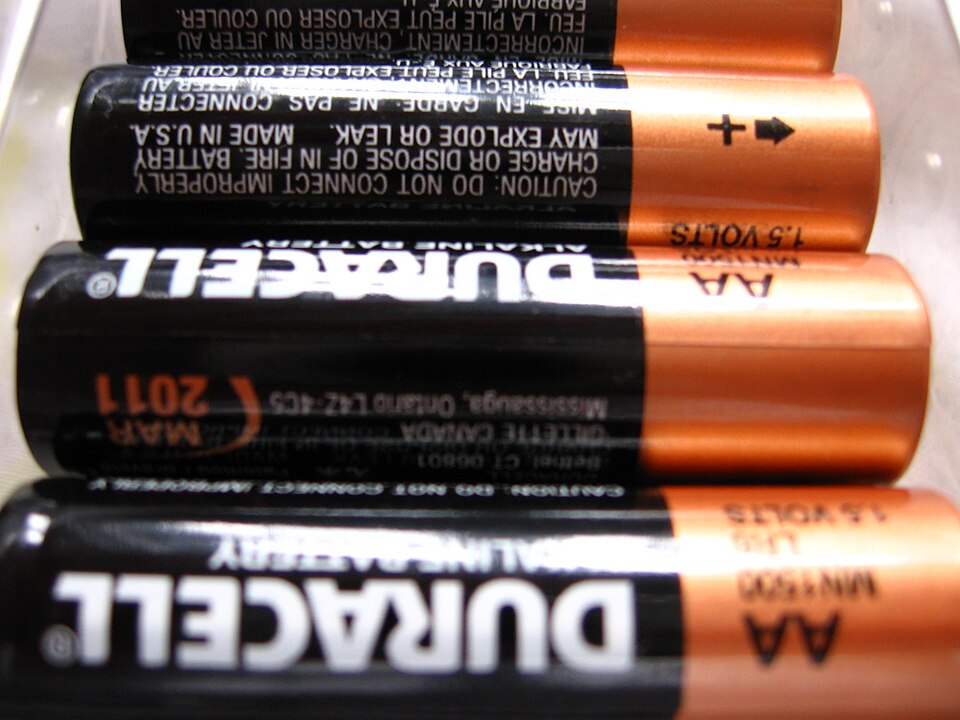

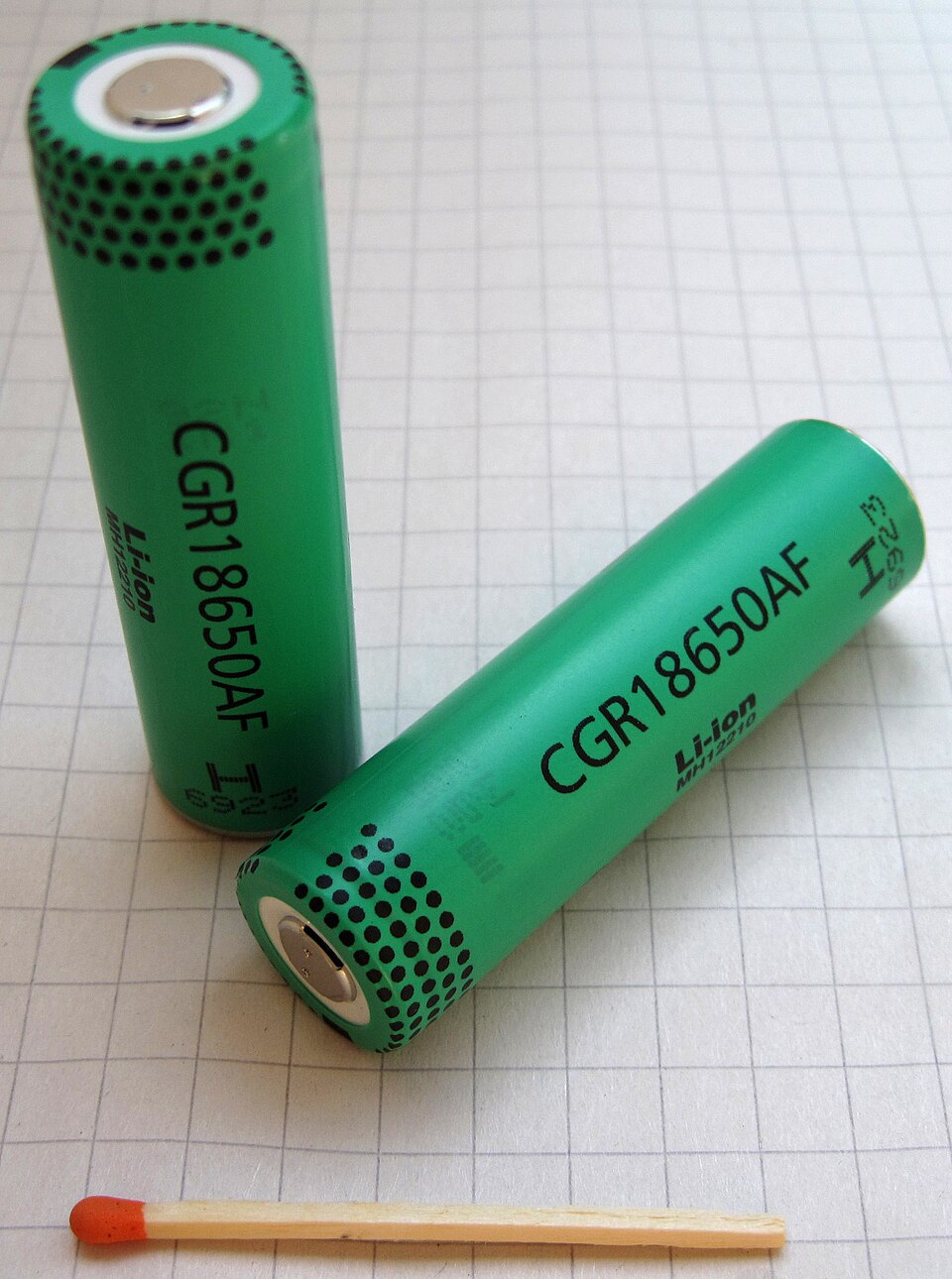

碱性 AA 电池	NiMH 镍氢电池	18650 锂离子电池

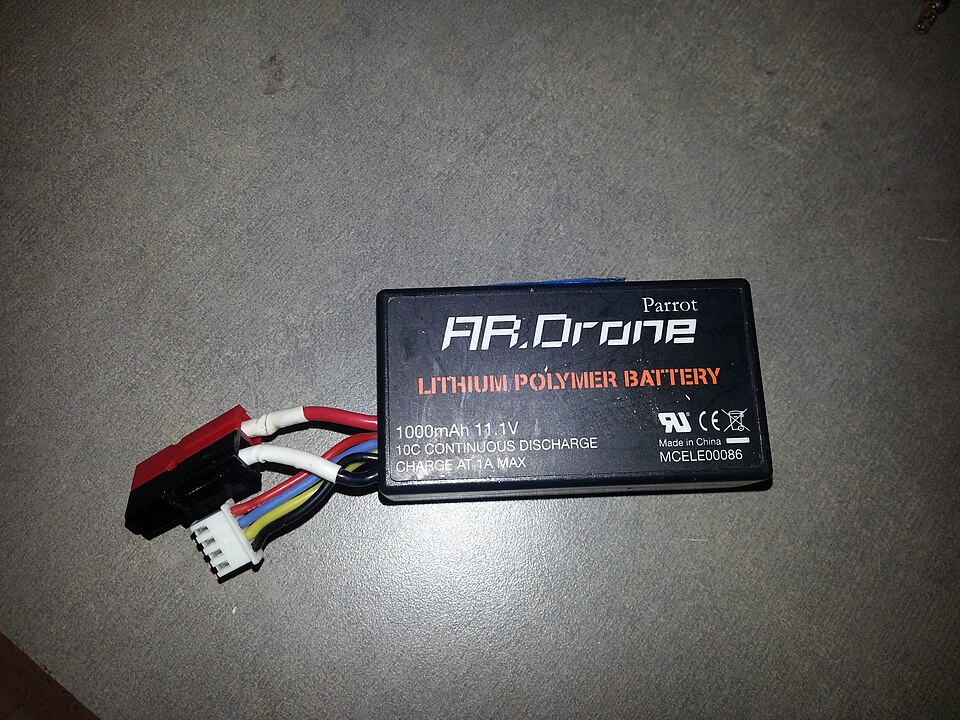

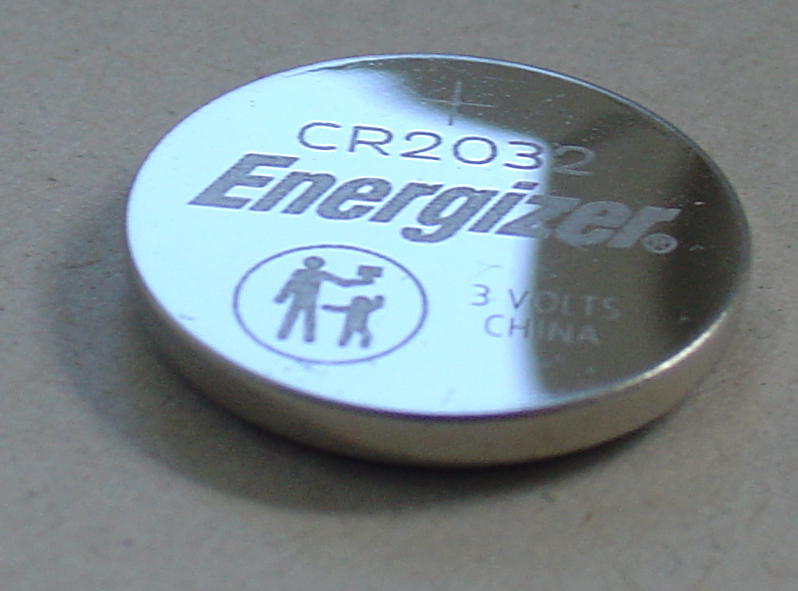

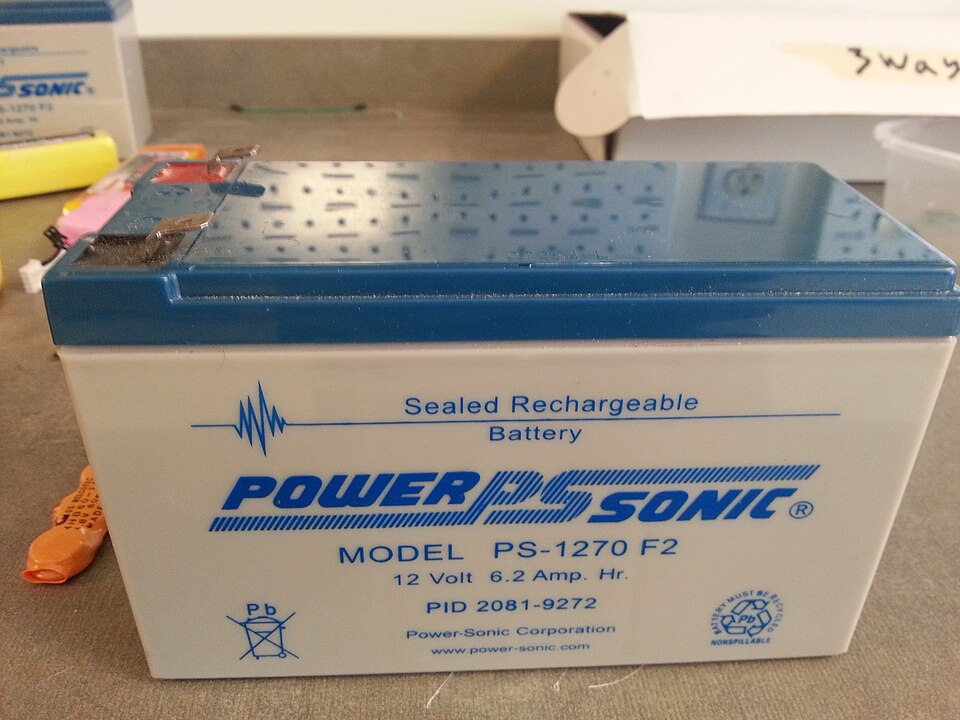

锂聚合物软包电池	铅酸电池	CR2032 纽扣电池

图片来源：Wikimedia Commons，文件页分别为 Duracell AA batteries（Public Domain）、NiMH rechargeable AA battery（CC BY-SA 4.0）、LiIon-18650-match（CC BY-SA 3.0）、Lithium Polymer Battery（CC BY-SA 3.0）、Lead Acid Battery（CC BY-SA 3.0）、CR2032（CC BY-SA 4.0）。以上图片均允许商用：Public Domain 无限制；CC BY-SA 3.0/4.0 允许商用，但需保留作者署名并以相同许可协议发布衍生作品。文中其余 SVG 图表为本站原创，无版权限制。

一、先看电池规格参数

1. 标称电压

标称电压是电池在正常放电平台附近的代表值，不等于满电电压，也不等于截止电压。不同化学体系的电压差异很大：

电池类型	单体标称电压	满电电压参考	常见截止电压参考
碱性电池	1.5 V	约 1.6 V	约 0.9~1.0 V
镍氢电池	1.2 V	约 1.4~1.5 V	约 1.0 V
锂离子 / 锂聚合物	3.6 V / 3.7 V	4.2 V	约 2.5~3.0 V
磷酸铁锂	3.2 V	3.65 V	约 2.0~2.8 V
铅酸电池	2.0 V / 单格	约 2.4 V / 单格	约 1.75 V / 单格
锂锰纽扣电池	3.0 V	约 3.2 V	约 2.0 V

实际截止电压要以电芯规格书和保护板设置为准。锂电池过放会影响寿命，严重时可能造成安全风险。

2. 容量 mAh 与能量 Wh

mAh 表示电量，容易让人误以为不同电压电池可以直接比较。更严谨的比较方式是看 Wh：

Wh = 标称电压 V × 容量 Ah

例如 3.7 V 2000 mAh 锂电池约为：

3.7 V × 2 Ah = 7.4 Wh

而 1.2 V 2000 mAh 镍氢电池约为：

1.2 V × 2 Ah = 2.4 Wh

两者同样写着 2000 mAh，实际能量并不一样。

3. 放电倍率与最大电流

放电倍率通常用 C 表示：

最大持续放电电流 A = 容量 Ah × 放电倍率 C

例如 2 Ah 电池标注 5C，理论最大持续放电电流约为 10 A。实际设计还要考虑温升、连接器、线径、保护板限流和电池老化。

4. 内阻

电池内阻越大，大电流放电时压降越明显，发热也越明显：

压降 ΔV = I × R
发热 P = I²R

低温、老化、低电量都会让等效内阻变大，所以“满电时能跑”不代表“低温低电量时也能跑”。

5. 循环寿命

循环寿命通常指在规定充放电条件下，容量衰减到初始容量某一比例时的循环次数。影响寿命的因素包括充电截止电压、放电深度、温度、充电倍率、存储电量和电芯一致性。

6. 温度范围

电池的充电和放电温度范围不同。锂离子电池低温充电尤其要谨慎，低温下强行充电可能产生析锂，带来容量衰减和安全隐患。户外设备、车载设备、冷链设备要把温度范围作为硬指标。

二、常见电池类型

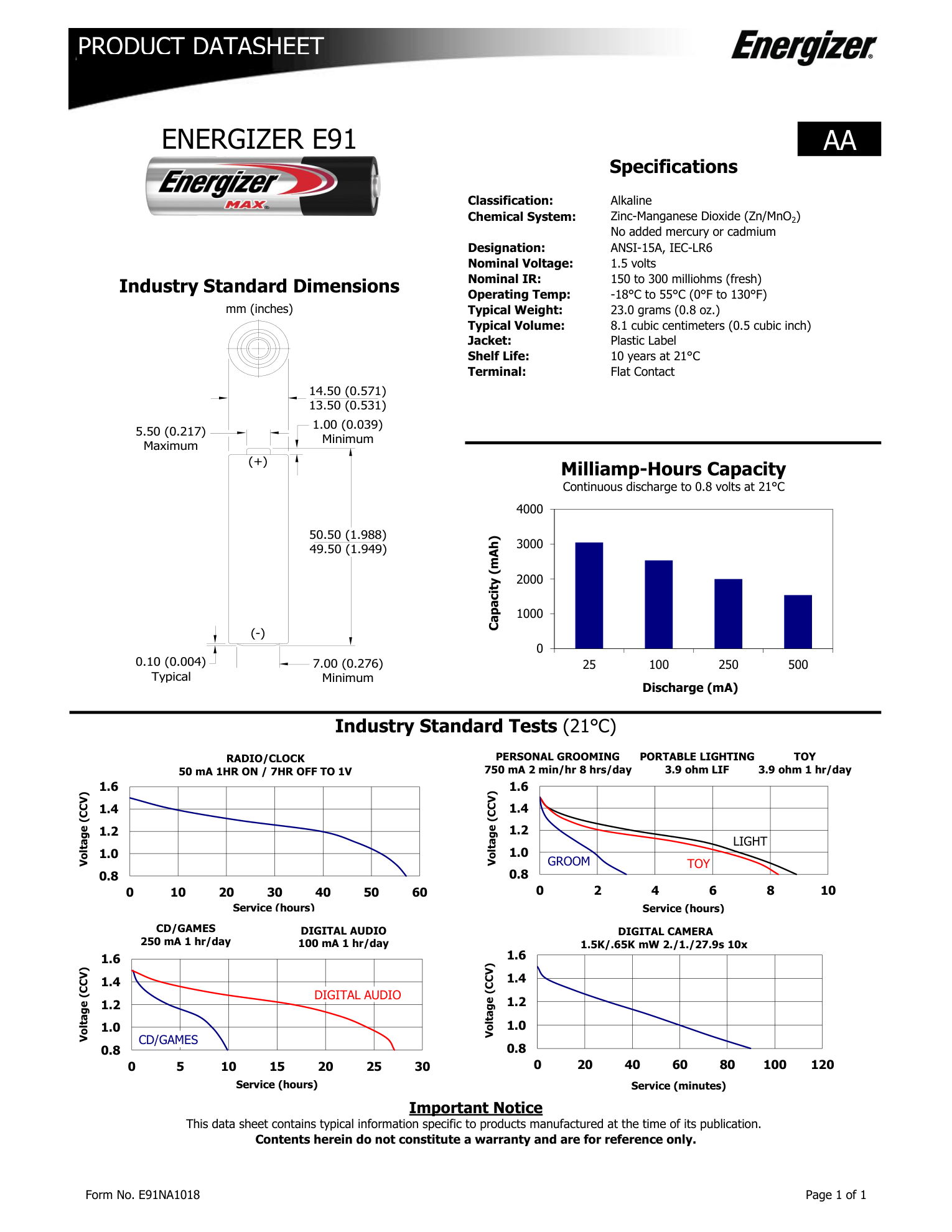

1. 碱性电池

碱性电池是常见的一次电池，典型尺寸有 AA、AAA、C、D、9V 方块电池等。它不能可靠充电，适合低成本、低功耗、长时间待机的设备。

特点

• 单节标称电压 1.5 V，电量下降时电压逐渐降低。
• 购买方便，成本低，存储寿命较长。
• 不适合大电流连续放电，大电流下容量会明显缩水。
• 不适合充电，误充可能漏液或损坏。

适用场景

• 遥控器、电子秤、无线鼠标、低功耗传感器。
• 不方便布置充电接口、功耗较低的消费类产品。

2. 镍氢电池

镍氢电池是常见可充电电池，外形上常做成 AA、AAA 等规格，可替代部分一次性干电池。

特点

• 单节标称电压 1.2 V，满电电压低于碱性电池。
• 可重复充电，安全性和耐滥用能力较好。
• 自放电比一次性电池高，建议选择低自放电型号。
• 充电控制通常需要检测电压变化、温度或定时保护。

适用场景

• 玩具、手柄、手电筒、仪表、教学套件。
• 希望保留 AA/AAA 电池仓，同时需要可充电能力的产品。

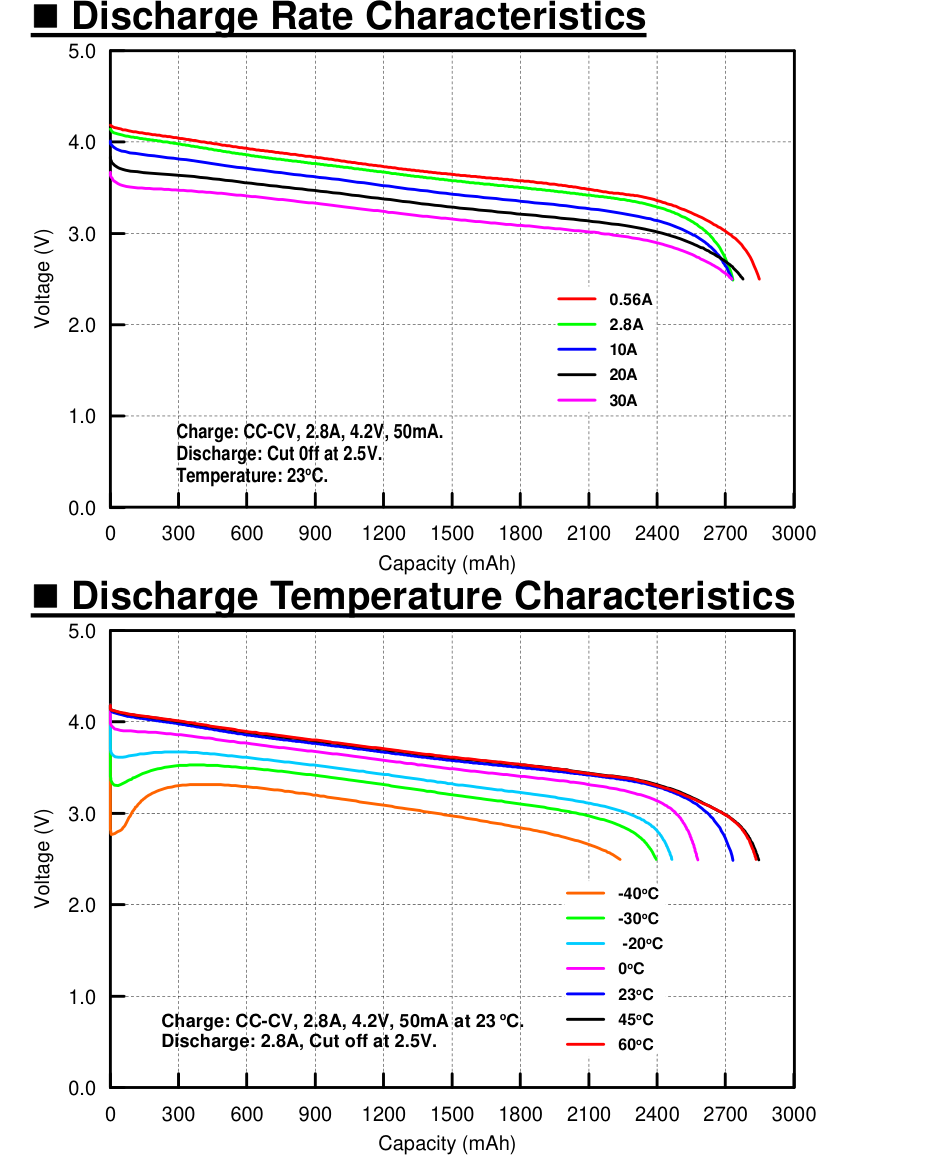

3. 锂离子电池

锂离子电池能量密度高，是便携电子产品最常见的可充电方案。圆柱电芯如 18650、21700 常用于移动电源、电动工具、储能和机器人。

特点

• 单节标称电压常见 3.6 V 或 3.7 V，满电通常为 4.2 V。
• 能量密度高，体积重量优势明显。
• 必须配合合适的充电 IC 和保护电路。
• 对过充、过放、短路、高温、挤压和穿刺敏感。
• 多串应用需要 BMS 做均衡、过压、欠压、过流和温度保护。

适用场景

• 手持设备、移动电源、机器人、电动工具、小型储能。
• 对体积、重量、续航有较高要求的产品。

4. 锂聚合物软包电池

锂聚合物软包电池常简称 LiPo，本质上仍属于锂离子体系的一种封装形态。它可以做得很薄，外形灵活，常见于手机、平板、穿戴设备、无人机和小型便携设备。

特点

• 标称电压常见 3.7 V，满电通常为 4.2 V。
• 厚度和外形灵活，便于塞进扁平结构。
• 机械强度不如金属壳圆柱电芯，怕挤压、折弯、穿刺。
• 高倍率型号可提供较大电流，但温升和寿命要重点验证。
• 软包鼓包是异常信号，应停止使用并检查充放电条件。

适用场景

• 穿戴设备、遥控模型、薄型便携产品、无人机、小型机器人。
• 结构空间不规则、对重量敏感的设备。

5. 磷酸铁锂电池

磷酸铁锂电池常写作 LiFePO4，单体标称电压约 3.2 V。它能量密度通常低于三元锂，但热稳定性、循环寿命和安全性较好。

特点

• 单节标称电压 3.2 V，满电电压约 3.65 V。
• 循环寿命长，热稳定性较好。
• 电压平台较平，单靠电压估算电量不够准确。
• 同容量下体积重量通常大于三元锂。
• 多串应用仍然需要 BMS。

适用场景

• 储能电源、太阳能系统、电动车、UPS、户外电源。
• 对安全性、寿命和大电流能力要求较高的设备。

6. 铅酸电池

铅酸电池历史悠久，常见 6 V、12 V、24 V 电池组。虽然重量大、能量密度低，但成本低、成熟可靠，仍广泛用于后备电源和车辆启动。

特点

• 单格标称电压约 2 V，12 V 铅酸电池通常由 6 格串联。
• 成本低，大电流能力好。
• 重量大，深度放电会显著影响寿命。
• 浮充、均充、温度补偿和通风要按规格书设计。
• 充电器不能简单套用锂电池方案。

适用场景

• UPS、报警系统、门禁后备电源、电动车、汽车启动电池。
• 对重量不敏感、成本敏感、需要成熟后备电源方案的设备。

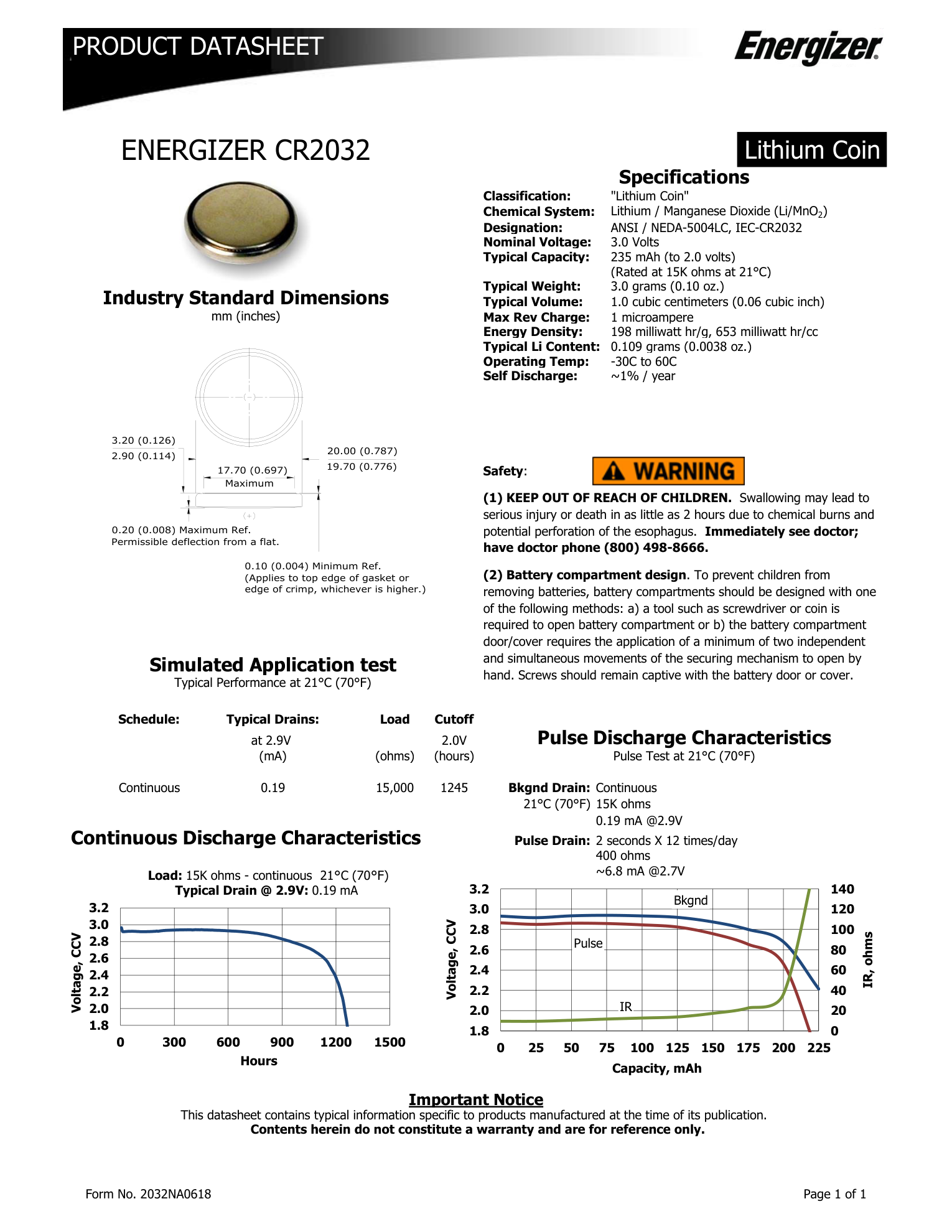

7. 纽扣电池

纽扣电池体积小，常见型号如 CR2032、CR2025、LR44、SR626 等。CR 系列锂锰纽扣电池标称电压通常为 3 V，适合极低功耗应用。

特点

• 体积小，适合备份供电。
• 放电电流能力弱，不适合驱动电机、蜂鸣器、无线发射大电流峰值。
• 容量受温度、负载电流和截止电压影响明显。
• 电池座接触电阻和机械固定要注意，跌落或振动场景容易瞬断。

适用场景

• RTC 后备电源、遥控器、电子标签、小型传感器、低功耗蓝牙信标。
• 长待机、低电流、空间很小的设备。

三、常见电池对比

类型	是否可充电	标称电压	能量密度	大电流能力	安全与保护	典型应用
碱性电池	否	1.5 V	中	弱到中	避免充电和漏液	遥控器、低功耗设备
镍氢电池	是	1.2 V	中	中	充电温度和截止检测	玩具、仪表、AA/AAA 替代
锂离子电池	是	3.6/3.7 V	高	中到高	必须保护	便携设备、移动电源
锂聚合物软包	是	3.7 V	高	中到高	防挤压、防鼓包	穿戴、无人机、薄型产品
磷酸铁锂	是	3.2 V	中	高	需 BMS	储能、UPS、电动车
铅酸电池	是	2 V/单格	低	高	充电策略和通风	后备电源、车辆启动
纽扣电池	多数否	1.5 V/3 V	中	弱	防短路、防误吞	RTC、遥控器、电子标签

四、选型计算

1. 估算平均电流

设备不是一直满功耗运行时，可以用分时平均电流估算：

Iavg = I1 × D1 + I2 × D2 + ... + In × Dn

例如设备每小时唤醒 1 分钟，唤醒电流 80 mA，休眠电流 80 μA：

Iavg = 80 mA × 1/60 + 0.08 mA × 59/60 ≈ 1.41 mA

2. 估算续航

简单估算：

续航 h ≈ 电池容量 mAh × 可用比例 / 平均电流 mA

更严谨时应使用能量估算：

可用能量 Wh = 电池标称电压 × 容量 Ah × 放电可用比例
系统续航 h ≈ 可用能量 Wh × 电源转换效率 / 负载平均功率 W

如果系统有升压或降压电路，必须把转换效率算进去。

3. 校核峰值电流

很多系统平均功耗很低，但峰值电流很大，例如蜂窝通信、Wi-Fi 发射、电机启动、继电器吸合、屏幕背光点亮。电池、保护板、连接器、线材和 DC-DC 都要能承受峰值电流。

五、充电与保护注意事项

锂电池

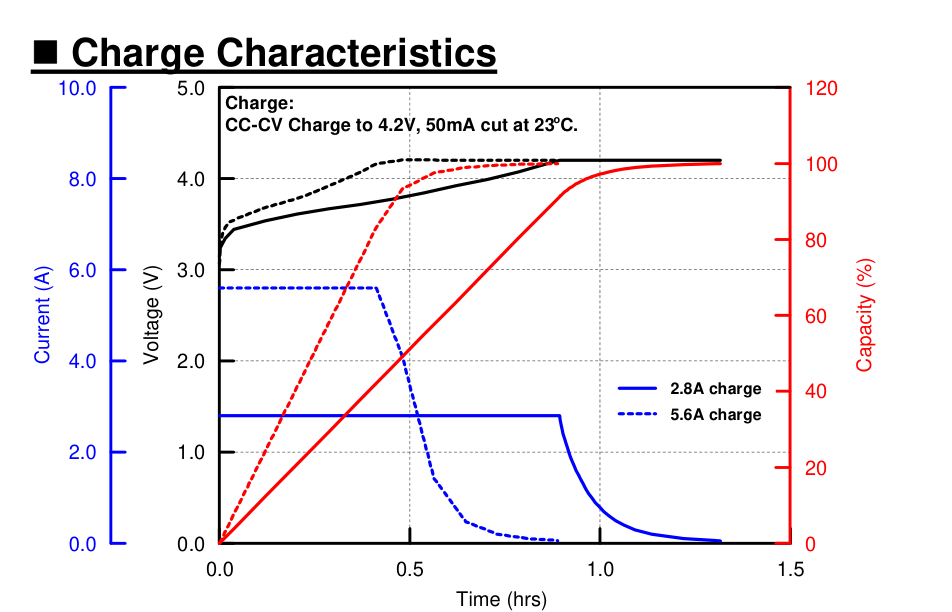

• 使用 CC/CV 充电，单节 4.2 V 锂离子电池不能直接接 5 V。

• 单节电池建议使用带保护板电芯，或在系统中加入过充、过放、过流和短路保护。
• 多串电池必须使用匹配串数的 BMS，不能只用单节充电 IC。
• 电池温度异常、鼓包、漏液、破损时应停止使用。
• 结构上避免尖锐物挤压软包电池，电池附近不要放高温器件。

镍氢电池

• 充电方式不能照搬锂电池，常见检测方式包括 -ΔV、温升、温度上限和定时保护。
• 多节串联时，电芯容量和状态差异会影响寿命。
• 长期低倍率充电也要注意温升和过充。

铅酸电池

• 常用三阶段充电或浮充策略，充电电压要随温度补偿。
• 深度放电会伤电池，长期亏电会硫化。
• 密闭空间要考虑气体释放和通风，尤其是大容量铅酸系统。

一次电池和纽扣电池

• 一次电池不要充电，不同新旧电池不要混用。
• 纽扣电池要避免儿童误吞风险，结构上应防止轻易拆出。
• 低功耗设备要关注电池座漏电、PCB 表面污染漏电和休眠电流。

六、串并联设计

串联

串联用于提高电压：

总电压 = 单体电压 × 串联节数
容量 Ah 不变

锂电池多串必须做单体电压监测和均衡，否则某一节过充或过放会带来安全风险。

并联

并联用于提高容量和电流能力：

总容量 Ah = 单体容量 × 并联数量
电压不变

并联电芯需要电压接近、型号一致、内阻接近，避免一接上就产生很大的均衡电流。

串并联组合

常见写法如 3S2P，表示 3 串 2 并。以单节 3.7 V、2500 mAh 锂电芯为例：

3S2P 标称电压约 11.1 V
容量约 5000 mAh
能量约 55.5 Wh

七、电池与电源电路配合

• 升压方案：单节锂电升到 5 V 或 12 V，适合 USB 外设、小型传感器、逻辑系统。
• 降压方案：多串电池降到 5 V、3.3 V 或 1.8 V，适合功率较大系统。
• 电源路径管理：边充边用时要避免负载干扰充电判断，也要避免适配器断开瞬间掉电。
• 电量检测：简单系统可用电阻分压 ADC，锂电池平台较平时建议使用库仑计或电量计芯片。
• 低功耗关断：长期待机设备要控制保护板、LDO、分压电阻和指示灯的静态电流。

八、常见误区

• 只比较 mAh：不同电压平台下，mAh 不能直接代表能量，应该比较 Wh。
• 忽略保护板限流：电芯能放大电流，不代表保护板、连接器和线材也能承受。
• 锂电池直接接负载：没有欠压保护时，过放会损伤电芯并增加风险。
• 纽扣电池驱动无线模块：瞬时电流太大时电压会塌陷，导致复位或发射失败。
• 多节锂电随意串联：没有 BMS 的多串锂电池组不适合直接使用。
• 只做室温测试：低温、高温、低电量、老化后的表现可能完全不同。

九、快速选型示例

低功耗温湿度记录仪

• 平均电流很低，目标是半年以上续航。
• 可选 CR2032、AA 碱性电池或锂亚电池，重点检查休眠电流和峰值电流。
• 如果有无线发射，需加足够的储能电容并确认电池峰值能力。

掌上仪器

• 需要充电、显示屏、MCU、蜂鸣器和 USB。
• 可选单节锂离子或锂聚合物电池，加充电管理、电量检测、升降压电源。
• 结构上要预留电池固定、膨胀空间和防反接连接器。

小型机器人

• 有电机，峰值电流远大于平均电流。
• 可选 2S/3S 锂电池组、LiPo 高倍率电池或 LiFePO4 电池组。
• 重点校核 BMS 限流、电机启动电流、电源回灌和线材温升。

十、总结

电池选型应从系统功耗和使用场景出发。低功耗长期待机优先看自放电和静态电流；便携设备优先看能量密度、充电体验和保护；大功率设备优先看放电倍率、温升、BMS 和结构安全。把电芯、保护板、充电电路、电源转换和机械固定作为一个整体设计，电池系统才会可靠。
