电源芯片选型
电源芯片选型不是单独比较输出电流或转换效率，而是根据系统电源树、输入输出条件、瞬态需求、热设计、保护、布局和供应链共同确定方案。本页覆盖 LDO、Buck、Boost、Buck-Boost、反相/隔离电源、负载开关、eFuse、充电管理和 PMIC。
文中的计算式用于前期估算。具体芯片的保证范围、外围器件和布局必须以对应数据手册、参考设计及样机测试为准。
一、先定义电源需求
图 1：先从输入源、保护、转换级和负载状态建立电源树，再根据最坏工况筛选器件。
在搜索具体型号前，先建立电源规格表。没有明确的输入范围和负载曲线时，直接按“几安培电源芯片”选型很容易在启动、低电量或温升条件下失败。
二、器件配图与搜索入口
以下配图通过浏览器模拟访问立创商城搜索页获取，并按搜索关键词保存为本站本地资源。图片用于识别器件类别，不代表特定型号的封装、引脚或性能；具体选型仍应回到官方数据手册核验。
| 类别 | 配图 | 搜索入口 |
|---|---|---|

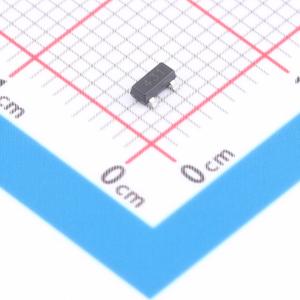

| 电源管理芯片 |  | 搜索电源管理芯片 |

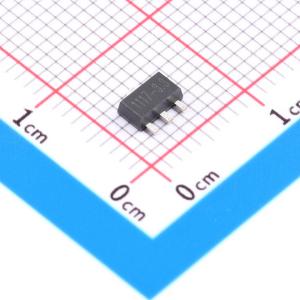

| LDO |  | 搜索 LDO |

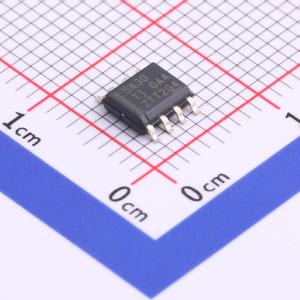

| DC-DC |  | 搜索 DC-DC |
| PMIC |  | 搜索 PMIC |
三、按拓扑选择电源芯片
图 2：先判断输入输出关系以及隔离、热插拔、限流和时序需求，再比较效率、纹波、EMI 和成本。
| 类别 | 需要明确的项目 |
|---|---|
| 输入 | 最小/标称/最大输入电压、输入纹波、浪涌、反接、热插拔 |
| 输出 | 输出电压范围、精度、连续电流、峰值电流、纹波和噪声 |
| 动态 | 负载阶跃、启动时间、过冲/下冲、软启动、关断时间 |
| 效率 | 轻载、典型负载、满载效率，静态电流和关断电流 |
| 保护 | UVLO、OVP、OCP、短路、OTP、反向电流和输出放电 |
| 环境 | 工作温度、密闭条件、湿热、振动、可靠性和认证 |
| 机械 | 封装、器件高度、散热铜箔、屏蔽和可制造性 |
| 商业 | 成本、交期、生命周期、第二来源和 PCN 管理 |
1. 电源树和最坏工况
建议先画出电源树，并为每一路标注输入范围、负载状态、上电顺序和失效后果。例如：
text
电池/适配器
|
+-- 保护与限流 -- Buck 5 V -- USB/外设
|
+-- Buck-Boost 3.3 V -- MCU/无线/传感器
|
+-- 低噪声 LDO 1.8 V -- ADC/模拟前端负载应至少拆分为待机、正常、发射/写入、启动和异常五种状态。无线发射、电机启动、屏幕背光和处理器突发负载都可能使峰值电流远大于平均电流。
2. 额定值的使用边界
Absolute Maximum Ratings是不可超过的破坏性边界，不是长期工作点。Recommended Operating Conditions是正常工作的条件范围，仍要结合温度和容差校核。Typical只表示样品或典型条件下的参考值，不能代替保证值。- 最大输出电流、效率、纹波和热阻必须同时查看测试条件，不能只抄表格中的一个数字。
三、按拓扑选择电源芯片
| 方案 | 输入/输出关系 | 优点 | 主要代价或风险 | 常见应用 |
|---|---|---|---|---|
| LDO | 输入高于输出 | 噪声低、外围简单、无开关 EMI | 压差损耗变热，效率受输入输出压差限制 | 模拟电源、低电流后级 |
| Buck | 输入高于输出 | 效率高、适合较大电流 | 开关节点 EMI、布局敏感 | 适配器降压、电池系统 |
| Boost | 输入低于输出 | 可升压、适合低压电池 | 启动浪涌、开关电流和输出纹波 | LED、USB、偏置电源 |
| Buck-Boost | 输入可能高于或低于输出 | 输入范围跨越输出仍可稳压 | 控制和 EMI 更复杂，模式切换需验证 | 单节锂电到 3.3 V/5 V |
| 反相电源 | 正输入产生负输出 | 可提供负电源 | 噪声、开关应力和器件应力需核对 | 运放、模拟前端 |
| 隔离 DC-DC | 输入输出电气隔离 | 安全、地环路隔离 | 变压器、爬电距离、效率和成本 | 工业、医疗、通信 |
| 负载开关 | 控制一路电源通断 | 关断、限流、软启动和反向阻断可集成 | 不能替代电压转换，压降和热仍需校核 | 外设电源管理 |
| eFuse/热插拔 | 输入端保护和受控接通 | 过流、浪涌、短路和反接管理 | 需评估 SOA、限流精度和散热 | 电源入口、USB、背板 |
| PMIC | 多路电源和时序集成 | 节省空间、时序统一 | 配置复杂、替代料和供应链耦合 | 处理器、移动设备 |
拓扑决策顺序
- 判断是否需要隔离、热插拔、限流或严格上电时序。
- 判断输入电压在全工作范围内始终高于、低于还是可能跨越输出电压。
- 如果是降压且电流很小、噪声优先，评估 LDO 的功耗和温升是否可接受。
- 如果效率、续航或输出功率重要，优先评估开关电源。
- 再比较轻载模式、纹波、EMI、外围数量、控制接口和保护功能。
四、基础计算与边界检查
图 3：公式用于前期边界估算；效率、热阻、控制时序和器件损耗必须回到具体数据手册与实测条件。
1. 功率和效率
其中 efficiency 使用 0 到 1 之间的小数。输入电源、连接器和保险丝要按输入电流和瞬态能力选型，而不是只按输出电流选型。
2. LDO 损耗
thetaJA 会随 PCB 铜箔、过孔、封装和气流变化。若输入电压有范围，应使用最大输入电压和最大负载估算最坏温升；如果结果接近温度上限，应改用开关电源或降低压差。
3. Buck 和 Boost 的初步估算
这些是理想近似，不包含开关压降、导通损耗、死区、最小导通时间和电感纹波。实际电感、电流限值和占空比必须按芯片数据手册的工作频率和输入输出边界计算。
4. 负载瞬态
负载阶跃时，输出电容只能暂时承担电流变化：
实际过冲/下冲还受 ESR、ESL、控制环路带宽、补偿和布局影响。不能仅增加电容而忽略数据手册规定的稳定性范围。
五、芯片关键参数
1. LDO
LDO 数据手册：规格与典型应用

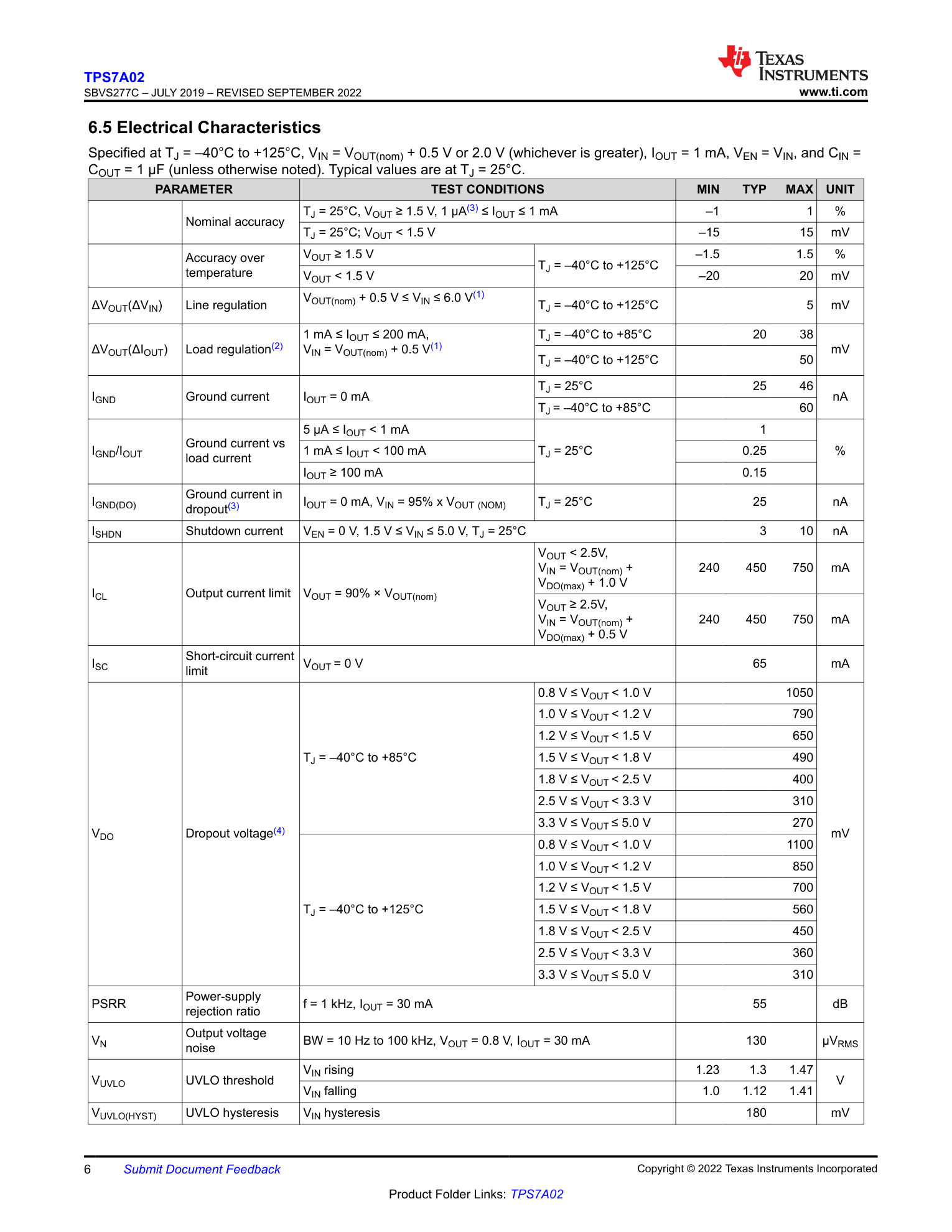

说明：TI TPS7A02 数据手册第 6 页列出电气特性。测试条件包括 TJ = -40°C 至 +125°C、VIN = VOUT(nom) + 0.5 V 或 2.0 V（取较大值）、IOUT = 1 mA。表中的 Typical 是典型值，不能当作保证上限。

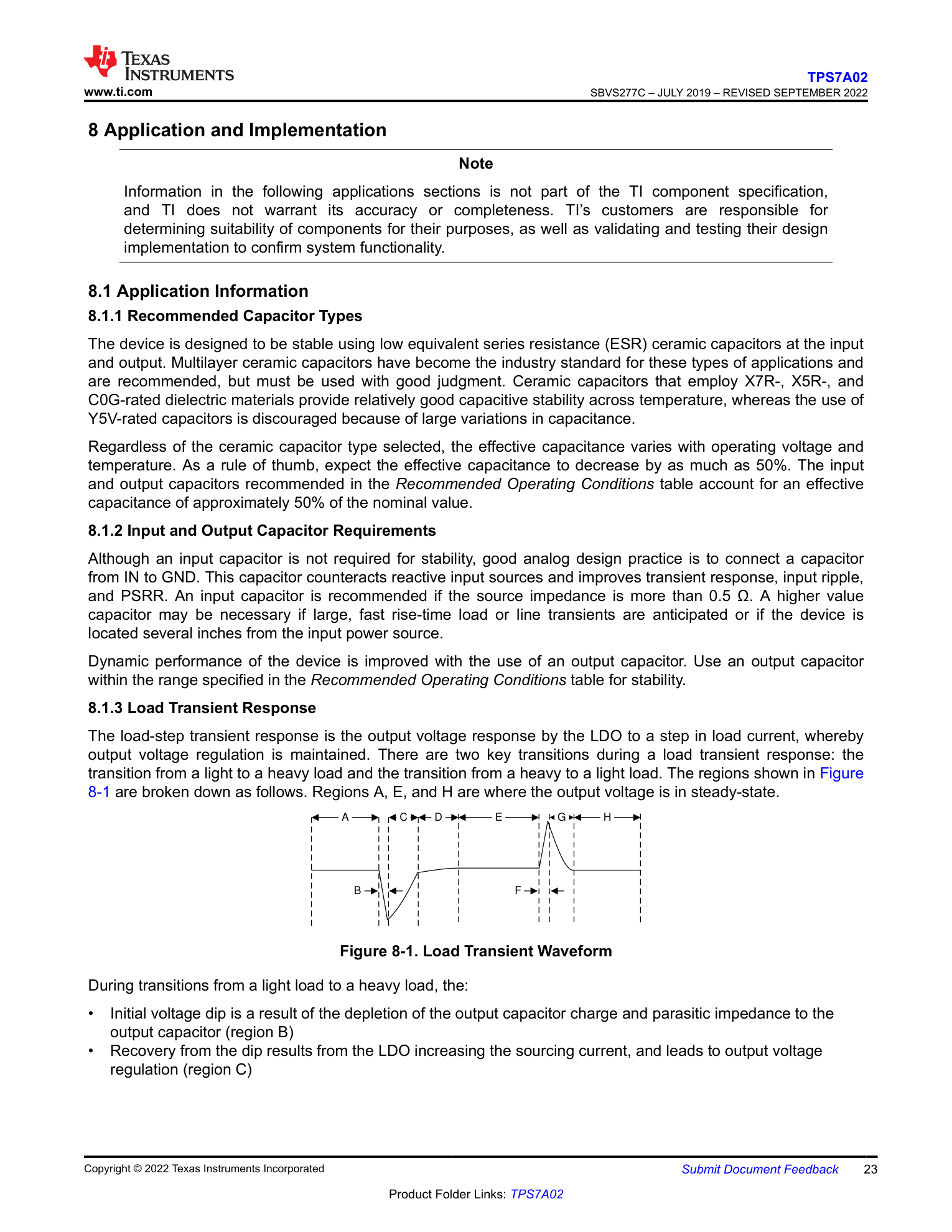

说明：TI TPS7A02 数据手册第 23 页给出典型应用和实施建议。实际选型还要按固定输出版本复核输入/输出电容、PCB 布局和热设计。来源：TPS7A02 官方数据手册。
Buck 数据手册：应用电路与效率

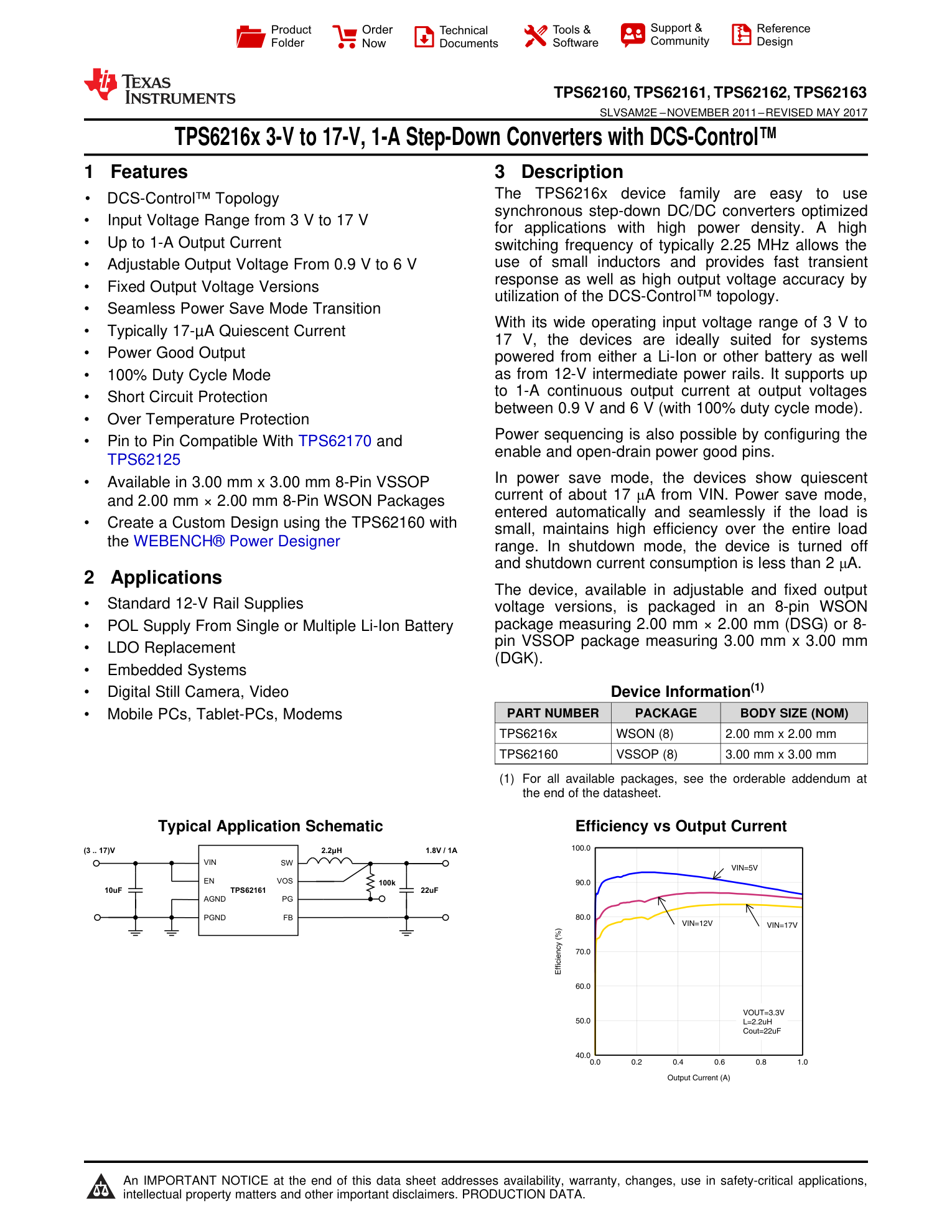

说明：TI TPS62160 数据手册第 1 页给出 1.8 V/1 A 参考降压电路，标出了输入/输出电容、电感、反馈和使能连接。该图用于理解拓扑，不能代替目标负载下的稳定性和热验证。

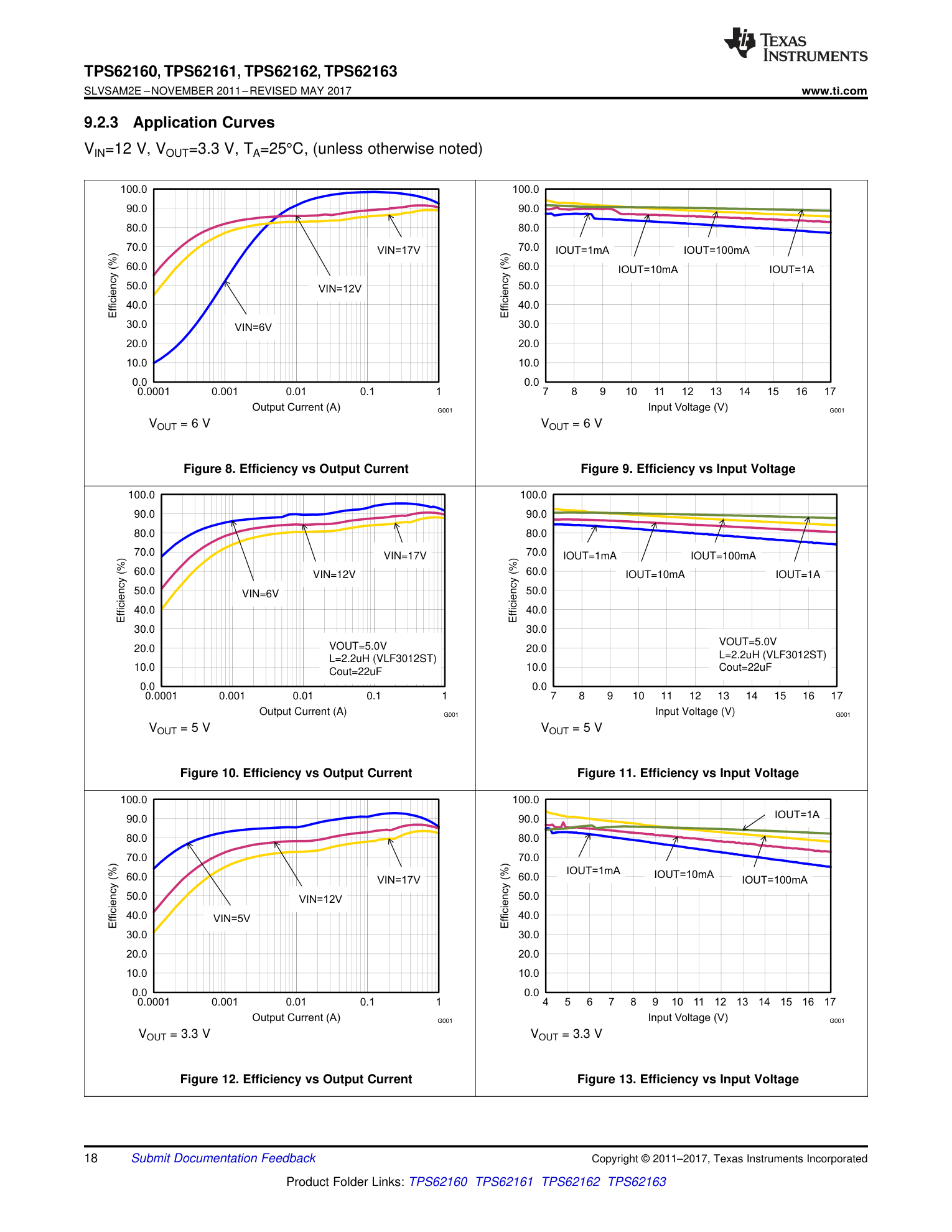

说明：TI TPS62160 数据手册第 18 页展示 VIN = 5 V、12 V、17 V 时的效率曲线。效率会随输出电流、电感、温度和 PCB 改变，不能只按单个典型点估算。来源：TPS62160 官方数据手册，修订版 SLVSAM2E（2017 年 5 月）。
Buck-Boost 数据手册：应用与效率

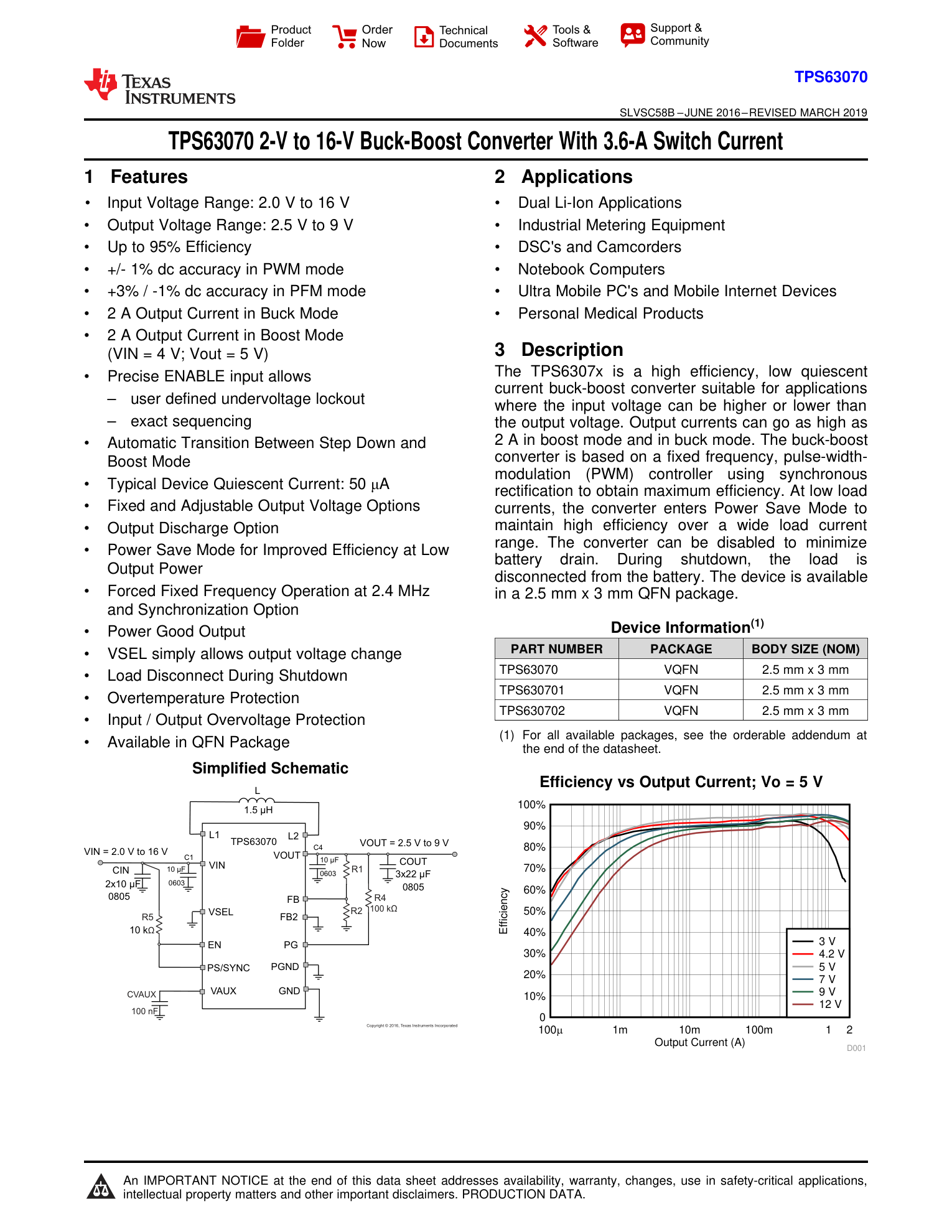

说明：TI TPS63070 数据手册第 1 页同时展示 Buck-Boost 电路和输出电流/效率关系，适合检查单节电池输入跨越 3.3 V 或 5 V 输出时的器件边界。

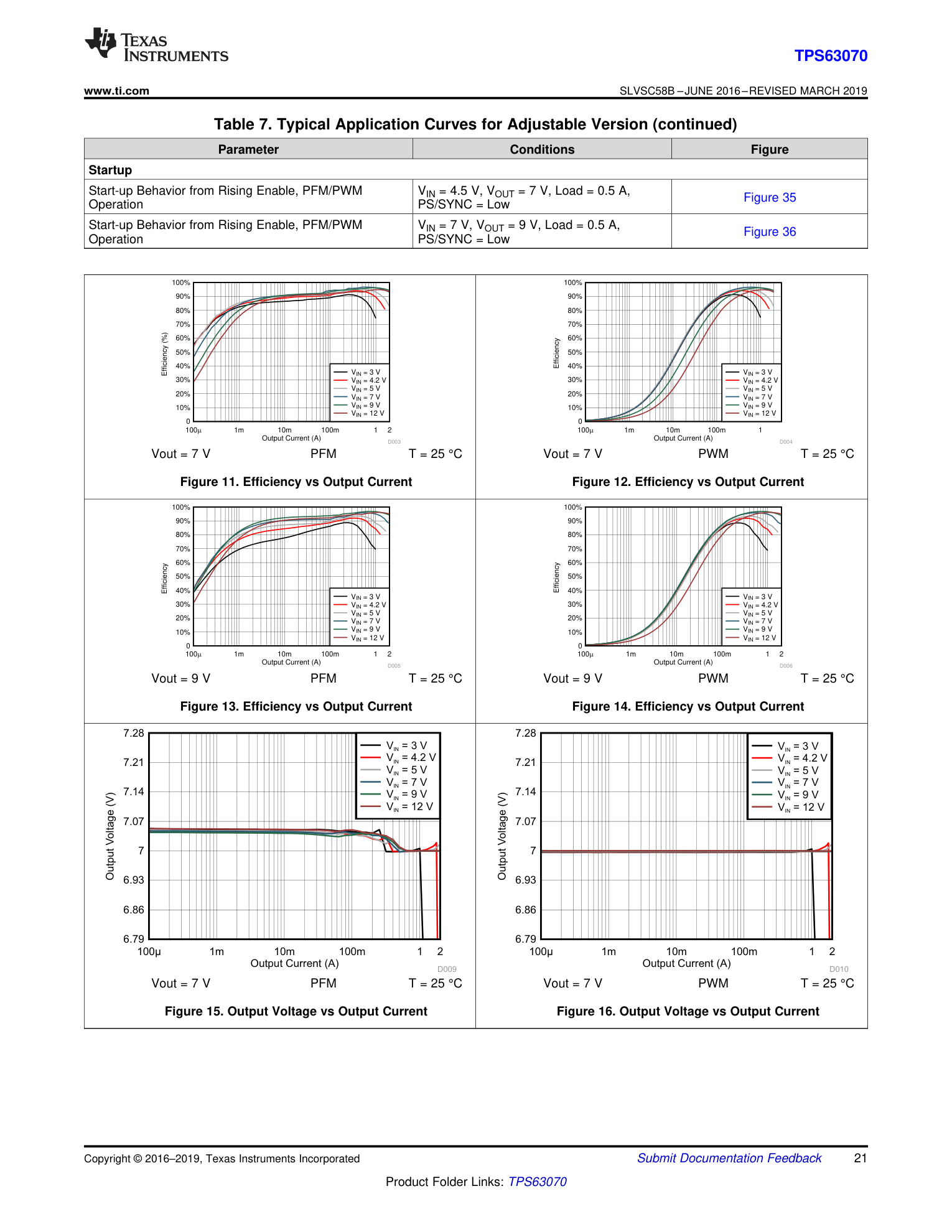

说明：TI TPS63070 数据手册第 21 页展示典型输出电压和效率曲线。Typical Characteristics 只用于理解趋势，不能当作全温度、全输入范围的保证值。来源：TPS63070 官方数据手册，修订版 SLVSC58B（2019 年 3 月）。
充电管理数据手册：CC/CV 与保护

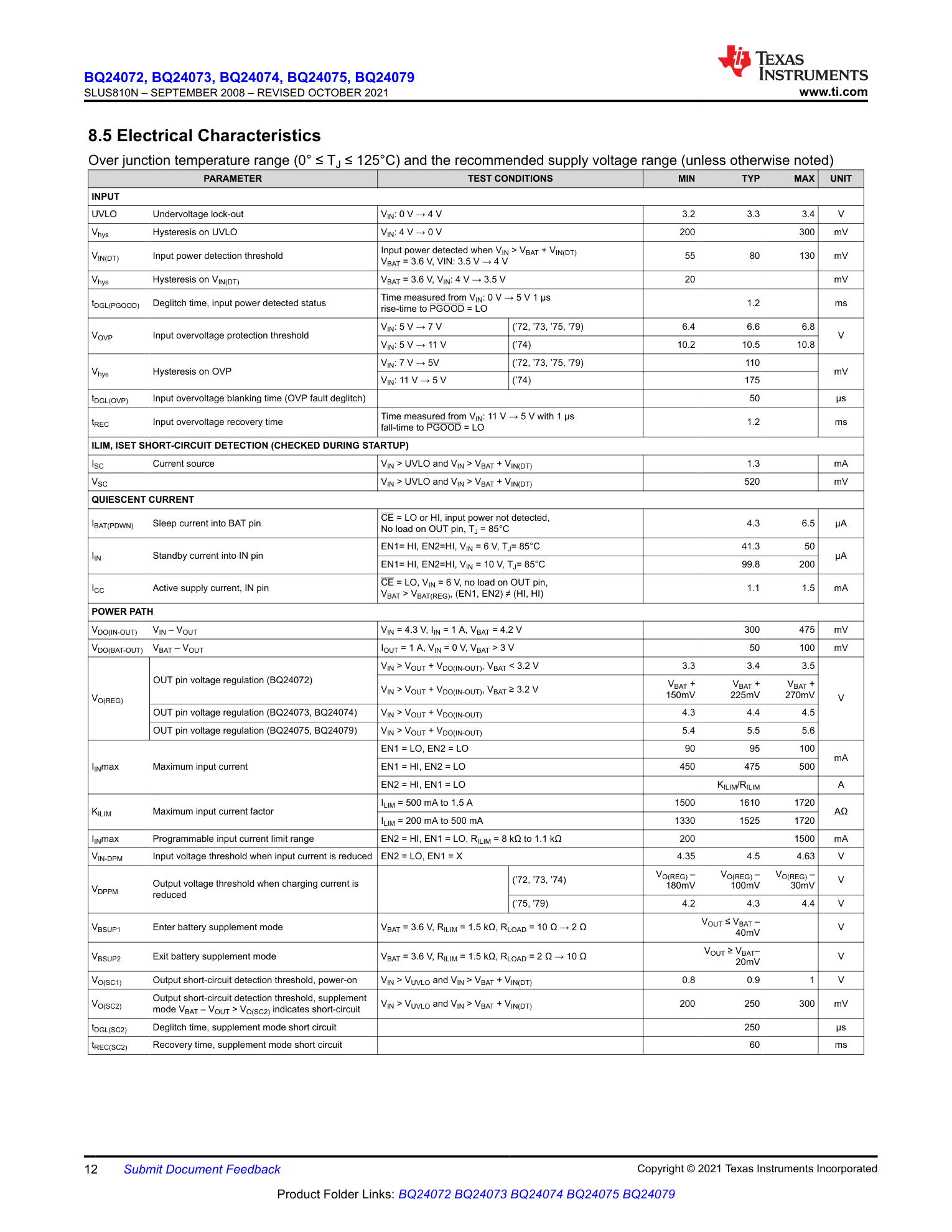

说明：TI BQ24074 数据手册第 12 页覆盖输入欠压、充电电流和终止阈值。选型时要在推荐电源和结温条件下核对电阻设定范围。

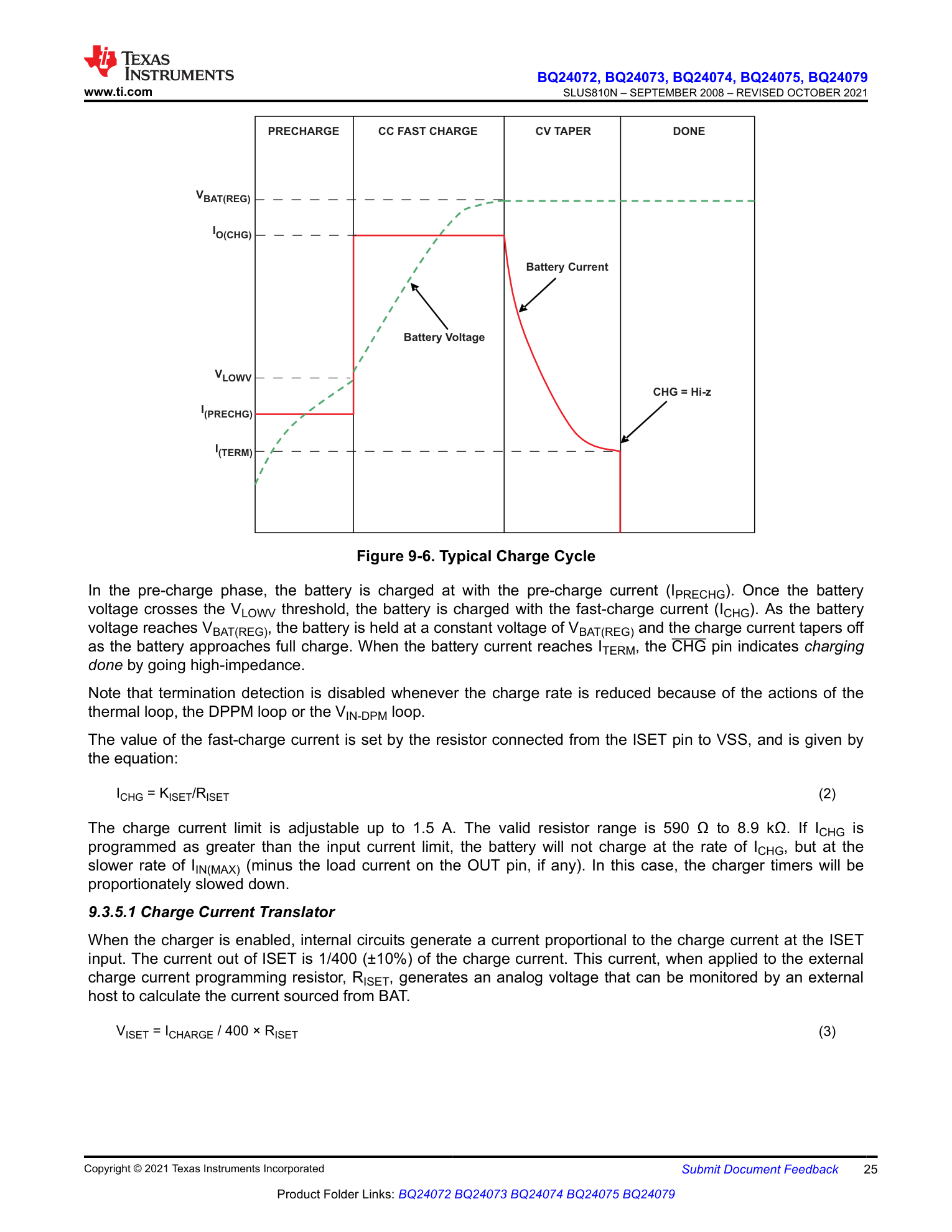

说明：TI BQ24074 数据手册第 25 页展示预充、恒流（CC）、恒压（CV）和终止阶段。具体终止电流、热调节和计时器行为要按所选型号及 TS 配置验证。

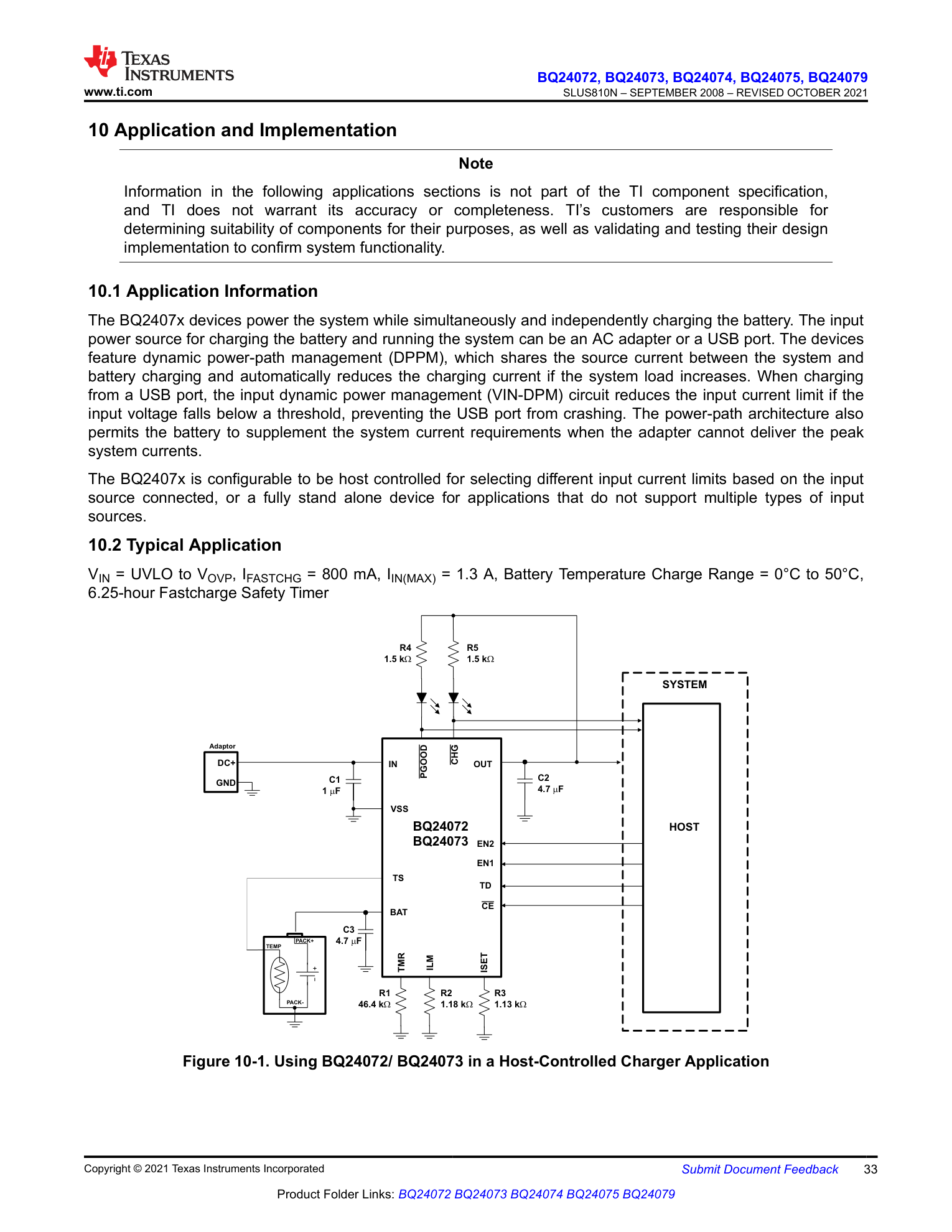

说明：TI BQ24074 数据手册第 33 页给出输入限流、ISET、ILIM、TS 和系统电源路径的应用要求。来源：BQ24074 官方数据手册。
2. 开关稳压器
- 开关频率、控制模式、最大/最小占空比和最小导通/关断时间。
- 内置或外置功率开关、同步整流和电流限值。
- 峰值电流模式、谷值电流模式、迟滞控制或电压模式。
- 软启动、频率折返、轻载 PFM/跳脉冲、输出放电和故障响应。
- 补偿方式、反馈参考电压和反馈分压范围。
- 效率曲线、开关节点振铃、EMI 建议和热性能。
负载开关数据手册：限流与受控上电

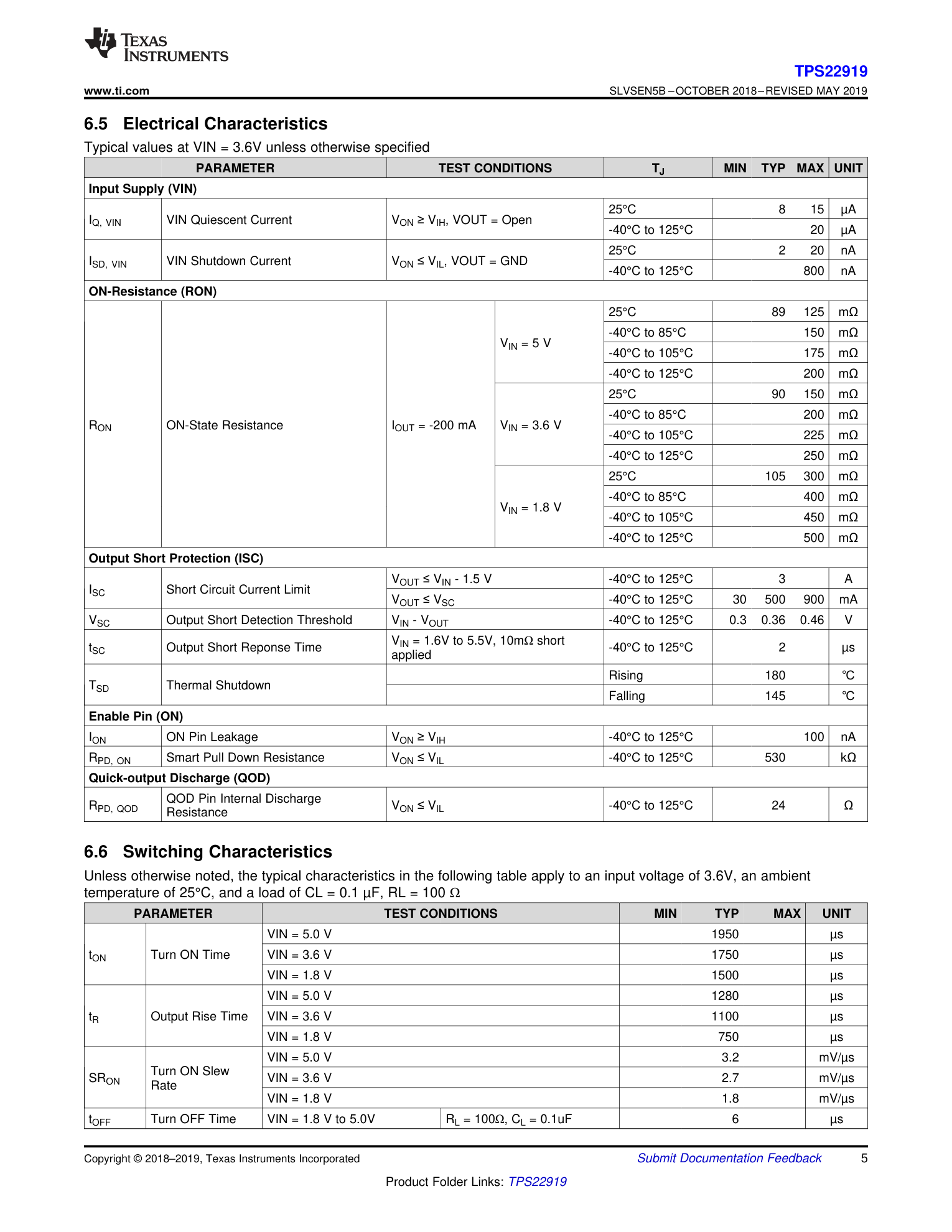

说明：TI TPS22919 数据手册第 5 页列出导通电阻、上升时间、限流和关断电流。限流值会受 VIN、温度和器件版本影响。

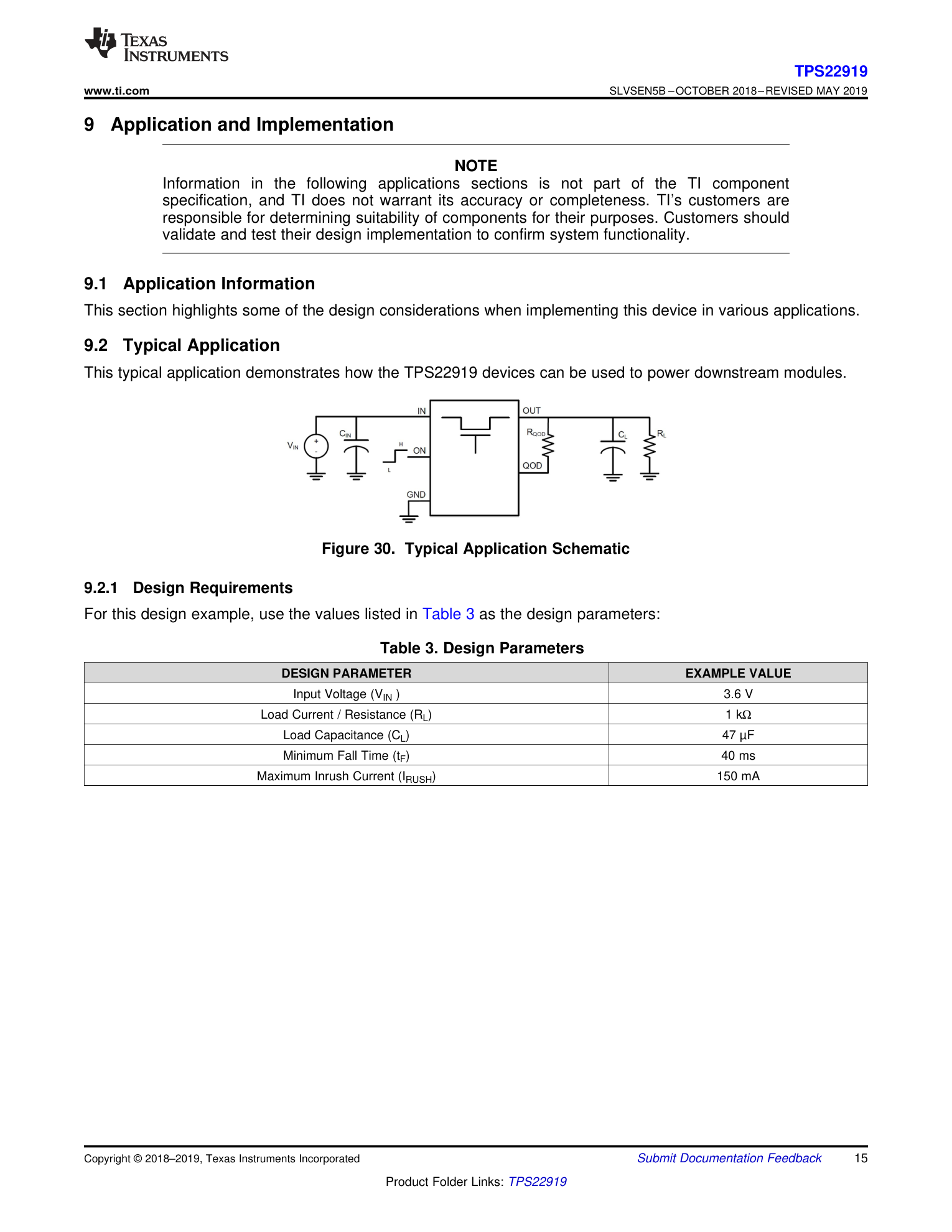

说明：TI TPS22919 数据手册第 15 页给出典型应用建议。负载开关用于通断、受控上升或限流，不能替代 Buck/LDO 稳压器。来源：TPS22919 官方数据手册，修订版 SLVSEN5B（2019 年 5 月）。
3. 负载开关、eFuse 和 PMIC
- 连续电流与短时峰值电流，限流精度和折返/恒流行为。
- 受控上升时间、浪涌电流、反向阻断和输出放电。
- 过压、欠压、短路、过温和故障锁存方式。
- 多路输出的上电顺序、复位、PG 信号和软件配置。
- 故障时是否允许负载向输入端反灌，断电时是否需要快速放电。
六、外围器件选型
1. 电感
核对电感值、饱和电流、温升电流、DCR、屏蔽结构、容差和自谐振频率。饱和电流不能只看 25°C 条件下的典型值，需与峰值电流、温度和电感纹波相比较。
2. 电容
核对额定电压、实际有效电容、DC Bias、ESR/ESL、纹波电流、温度特性和寿命。MLCC 的标称容量在直流偏压下可能明显下降；电解电容还要考虑 ESR、纹波寿命和低温性能。
3. 二极管和 MOSFET
二极管应核对反向耐压、平均/峰值电流、正向压降、反向恢复和温升。MOSFET 应核对耐压、RDS(on) 的测试电压、栅极电荷、开关损耗、SOA、体二极管和封装热阻。不能只用“耐压更高、导阻更低”判断一定更好，还要评估栅极驱动和开关损耗。
4. 反馈网络
反馈电阻精度、温漂、噪声和布局会直接影响输出精度。反馈节点应远离 SW 节点、电感和大电流回路，并按芯片数据手册规定的取样点连接。
七、保护、布局与 PCB
图 4：重点控制输入旁路到功率开关的高 di/dt 回路，同时让反馈取样远离 SW 节点和大电流路径。
1. 系统级保护
根据电源入口和负载失效后果，评估保险丝或 PTC、TVS、eFuse、反接保护、过压/欠压锁定、浪涌限制、输出短路和过温保护。芯片内部保护不一定能替代系统级入口保护，尤其是外部浪涌和连接器误插场景。
可参考：
2. LDO 布局
输入和输出旁路电容应按数据手册靠近对应引脚，地回路短而连续；高压差和大电流 LDO 应按功耗计算散热铜箔和热过孔。不要把“电容从大到小排列”等经验规则当成所有封装的保证条件。
参考：LDO 模块布局与走线
3. 开关电源布局
- 优先缩小输入旁路电容、功率开关、续流路径和接地之间的高 di/dt 回路。
- SW 节点面积尽量小，远离反馈、时钟、模拟信号和连接器。
- 电感和输出电容按参考设计摆放，反馈分压从干净的输出取样。
- 大电流铜箔、功率地、信号地和散热焊盘的连接按芯片参考布局处理。
- 线宽、过孔数量和铜皮面积应按电流、铜厚、温升和制造能力核算。
八、测试与验收
图 5：验证应覆盖输出性能、启动关断、保护动作、热可靠性以及批次和替代料。
每个电源方案至少建立以下测试矩阵：
| 测试项目 | 条件 | 应记录的结果 |
|---|---|---|
| 输出精度 | 输入上下限、空载到满载、冷热温度 | 输出值和误差 |
| 效率 | 轻载、典型负载、最大负载 | 输入功率、输出功率、效率 |
| 纹波噪声 | 指定带宽和探头接法 | 峰峰值、频谱和测量条件 |
| 负载阶跃 | 规定的电流幅度和边沿 | 过冲、下冲、恢复时间 |
| 启动/关断 | 冷启动、热启动、使能、输入插拔 | 启动时间、浪涌、异常波形 |
| 保护动作 | 短路、过流、过压、反接、过温 | 动作阈值、恢复方式和损坏情况 |
| 热性能 | 最大输入、最大负载、最差散热 | 外壳温度、结温估算和稳定时间 |
| 可靠性 | 高低温、长时间满载、重复启停 | 漂移、失效和异常记录 |
纹波测试应使用短地弹簧或同轴方法，明确示波器带宽限制、探头位置和负载条件，否则不同测试结果不可直接比较。
九、可复制的选型记录
text
项目名称：
电源轨名称：
输入范围：
输出要求：
连续/峰值电流：
负载状态与持续时间：
目标纹波与瞬态：
环境温度与散热条件：
是否需要隔离/限流/时序：
候选型号：
关键数据手册条件：
外围器件型号：
PCB参考设计：
效率实测：
温升实测：
保护测试：
第二来源与生命周期：
排除原因：
最终结论与遗留风险：十、常见误区
- 只按最大输出电流选型，忽略启动、峰值和热降额。
- 只看典型效率，不看输入电压、负载和轻载模式。
- 把绝对最大额定值当作推荐工作条件。
- 只增加输出电容，忽略稳定性、ESR 和负载阶跃。
- 反馈线经过 SW 节点或大电流回路，导致输出抖动。
- 认为芯片带过流保护后就不需要保险丝、TVS 或入口限流。
- 用未经验证的替代电感、电容或 MOSFET，造成饱和、发热或环路异常。
- 只在室温空载测试，未验证低输入、满载、短路和长时间温升。
十一、总结
电源芯片选型的正确顺序是：先建立电源树和最坏负载，再选择拓扑，随后按保证参数筛选芯片和外围器件，最后通过布局、保护、热设计和样机测试闭环确认。优秀的方案不是单项参数最高，而是在性能、噪声、效率、成本、可靠性、供应链和可制造性之间取得可验证的平衡。
